達泰無線開關量傳輸器無線控制除塵風機的運轉

焦化廠煉焦區推焦車與地面除塵系統無線通訊

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系工業級無線開關量信號傳輸器DTD110H實現點對點的無線開關信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路無源開關觸點或者0-24VDC電壓信號輸入，與接收端提供4-16路OC門輸出信號，直接驅動24VDC直流繼電器，與發射端信號逐一對應。還可以選用雙向開關量傳輸終端DTD112H，每個終端有4-8DI/4-8DO，兩端的模塊輸入和輸出相互對應。

DTD110H通過無線方式傳輸工業現場的開關量信號，可以接入繼電器、警示燈、PLC或DCS等設備。無線可靠傳輸距離可達50公里，既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

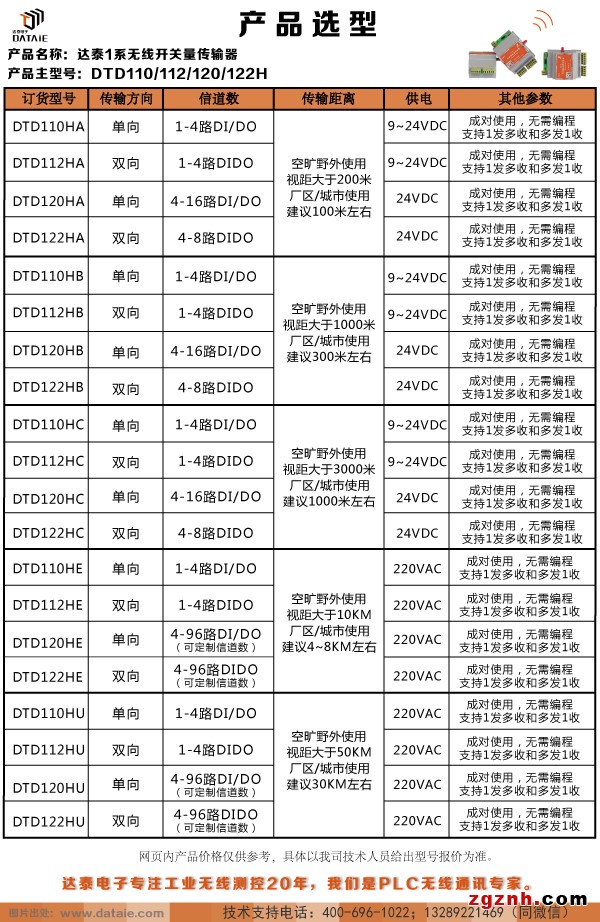

二、產品選型

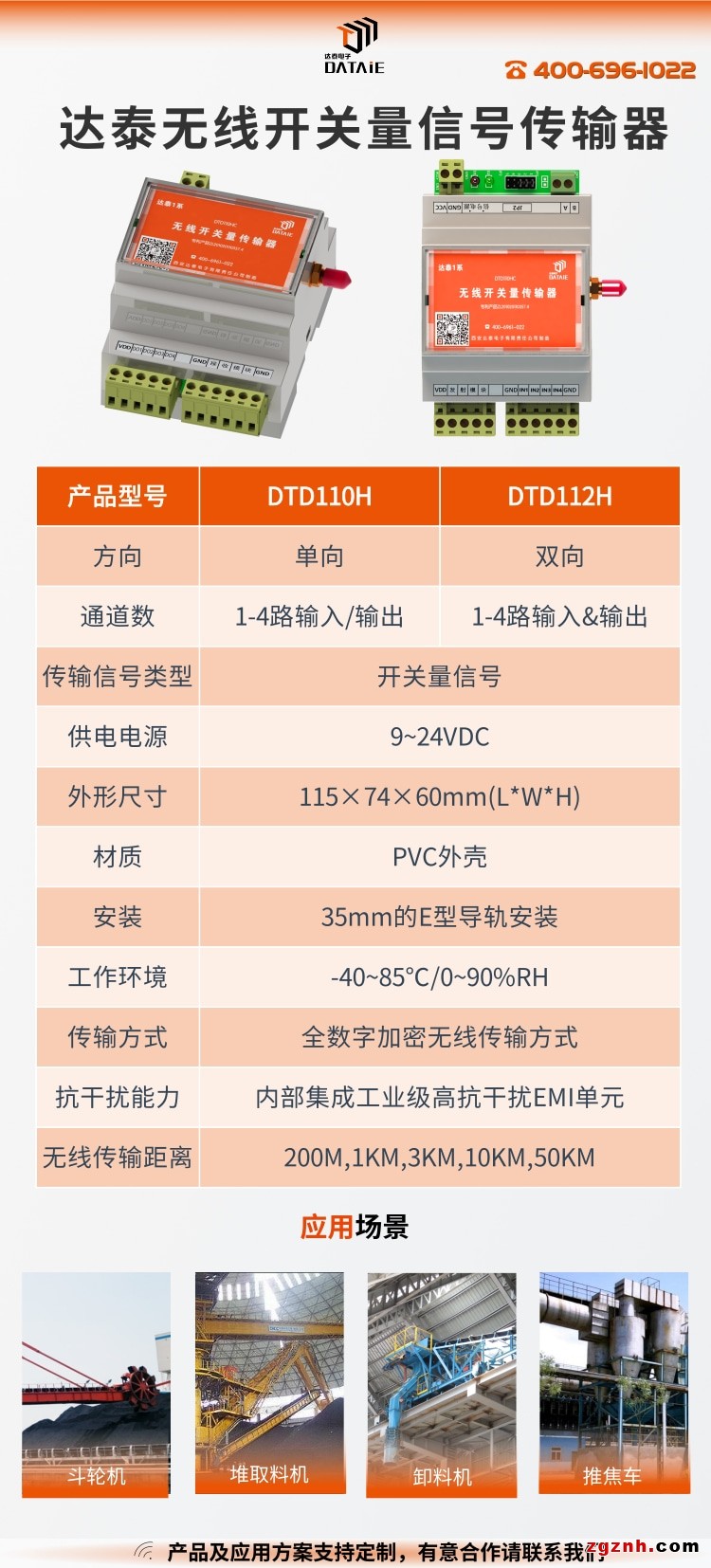

達泰1系雙向開關量信號無線傳輸器-DTD110H

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器,西安達泰電子,工廠無線技改

三、焦化廠煉焦區推焦車與地面除塵系統無線技改

改造背景

焦爐內開始加煤時，需要推焦車和裝煤車配合完成作業，在這過程中會產生大量煙塵，造成環境污染及健康隱患，需要借助除塵站對加煤時產生的煙塵進行處理（地面除塵站主要是在焦爐裝煤、推焦過程中對煙塵收集），由于除塵管道裝有變頻風機，一般給焦爐加煤過程中會用到除塵風機的高速運轉，不加煤時，除塵風機在低速運轉。由于推焦車也屬于移動車輛，除塵系統是后期建立的，不方便布線。用戶希望用無線的方式實現，推焦車無線控制地面除塵站風機的高低速運轉。

無線解決方案

達泰無線通訊技術人員給出的方案是在2臺推焦車以及地面除塵站內分別安裝一塊達泰開關量無線傳輸器-DTD110H，組成2發1收的無線自組網通訊網絡，遠程控制2臺推焦車除塵風機的高低速運轉工作。

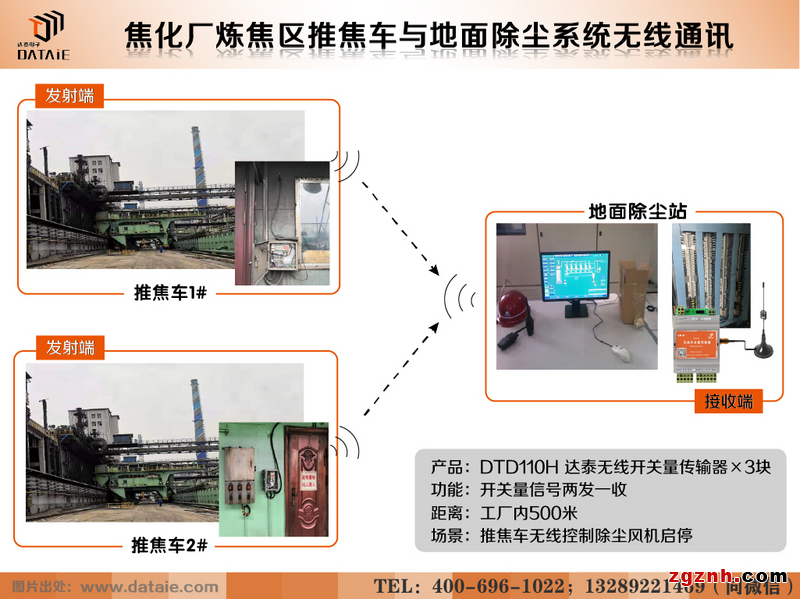

無線通訊方案示意圖 ▼

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器,西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器,西安達泰電子,工廠無線技改

五、成功案例

? 寶鋼湛江鋼鐵有限公司，消防用水流量無線監測，5KM
? 鞍山鋼鐵集團公司，廠區內分散多點模擬量無線傳輸，1KM（多項目使用）
? 河北天柱鋼鐵公司，廠區內多處流量計信號采集，（多項目使用）
? 包頭鋼鐵（集團）有限責任公司，實現水池水泵無線自動控制功能，1.5KM
? 吐魯番中企銅業有限公司，4個雷達液位計與PLC模擬量無線傳輸，2公里
? 平莊煤業(集團)有限責任公司,礦區各區域水池液位以及PLC和組態軟件無線通訊,5Km
? 四川某鈦業股份有限公司，30多臺分布儀表4-20mA信號傳輸到不同DSC系統上，2KM
? 龍口礦業集團有限公司，泵房混合信號和DCS無線控制，2千米
? 浙江省青山鋼鐵有限公司，西門子PLC之間無線通訊，500M
? 山西長治鋼廠 ， 主站300PLC和6個移動車子無線，150M
? 吉林首鋼通化鋼廠分公司，廠里6個模擬信號通過無線傳DCS上 ，300M
? 首鋼集團有限公司遷鋼公司燒結廠，現場傳感器到PC，600M
? 中鋼集團邢臺軋軌廠，行車上接近開關通過無線傳到手持機，50M
? 安陽鋼鐵集團有限責任公司，分散儀表模擬量信號到PLC，300M
? 安徽馬鞍山鋼廠，堆取料機到DCS上，300m
? 上海寶鋼，天車上的8個報警信號4個不同地方接收，100M
? 赤峰遠聯鋼廠，鼓風機高壓變頻器遠程無線調速系統，2公里
? 寧波鋼鐵有限公司，壓力閥門一發兩收，1公里（多項目使用）
? 中鋼集團新型材料（浙江）有限公司，PLC無線控制小車運行
? 營口嘉晨集團鋼鐵廠，移動小車和地面除塵無線，300米
? 邢臺鋼鐵有限責任公司，車間5個設備故障報警到控制室
? 廣東省韶關鋼鐵，485儀表到力控，3KM
? 邯鄲鋼鐵集團，深水罐水位控制水泵啟停
? 石橫特鋼集團，水池水位監測2發1收，3公里（多項目使用）
? 銅陵市富鑫鋼鐵有限公司，傳感器到PLC，100M
? 廣西柳鋼集團有限公司，地下室水池液位及控制信號傳輸到PLC（S7-300），300M
? 持續更新

六、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、高效”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供全方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。

原文出處：http://www.dataie.com，西安達泰電子
