西門子觸摸屏無線控制2臺S7-200 SMART以太網無線通訊2KM 直接取代網線

西門子觸摸屏與S7-200Smart之間無線以太網通信方案

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，同一個車間里分布多臺PLC，用觸摸屏集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。本方案以西門子觸摸屏和2臺西門子S7-200SMART為例，介紹觸摸屏與多臺 PLC的無線通信實現過程。在本方案中采用了達泰西門子PLC無線通訊終端——DTD418M，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰電子歐美系PLC無線通訊終端-- DTD418M，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現無線以太網通訊。

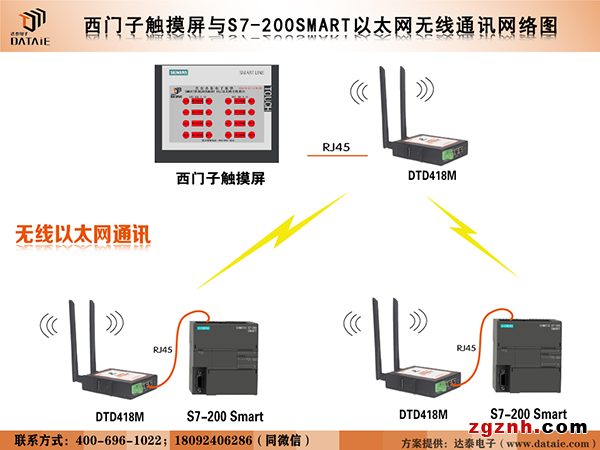

無線網絡圖 ▼

二、測試設備與參數

● 西門子PLC型號：S7-200Smart × 2臺
● 西門子觸摸屏： SMART 700 IE V3 × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MA × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：S7、Profinet、ModbusTCP協議
● 傳輸距離：100米，1KM

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

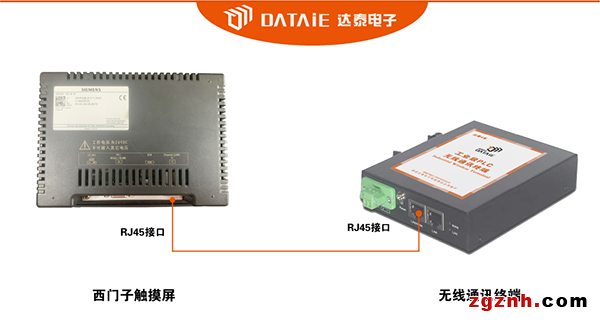

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入西門子觸摸屏的RJ45接口。

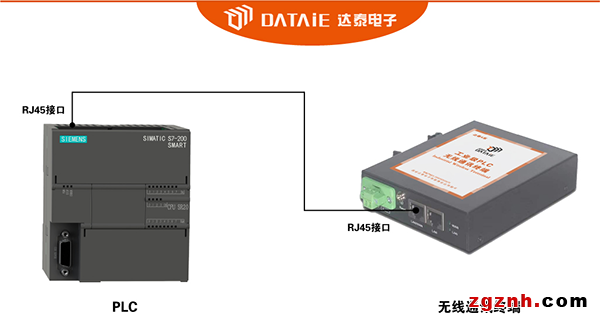

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

五、PLC簡單配置

1.①號PLC設置

PLC設置IP地址：192.168.2.10 程序配置是當M0.0-M0.3有動作，將對應到Q0.0-Q0.3輸出此狀態。

2.②號PLC設置

PLC設置IP地址：192.168.2.11 程序配置說明：當M0.0-M0.3有動作，將對應到Q0.0-Q0.3輸出此狀態。

1.配置屏的選型

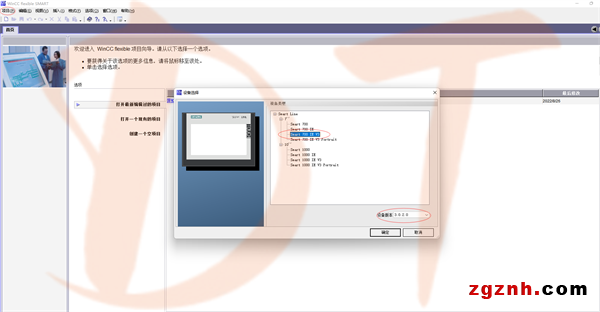

點擊菜單欄“項目”——選擇“新建”——選擇觸摸屏型號“Smart 700 IE V3”——設備版本“3.0.2.0”這里選擇版本和觸摸屏版本要一致，否則下載程序失敗。然后點擊確定。

2.配置觸摸屏和2臺PLC連接

3.變量設置

4.建立文本列表

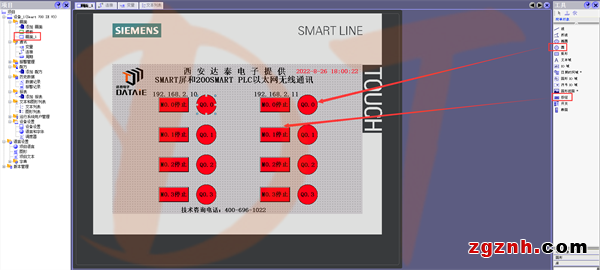

5.新建畫面設置

6.下載程序
