點對點無線模擬量信號傳輸模塊

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系工業級無線模擬量信號傳輸器DTD110F實現點對點的無線模擬信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路4~20mA信號輸入，與接收端提供4-16路4~20mA信號輸出信號，與發射端信號逐一對應。還可以選用雙向模擬量傳輸終端DTD112F，每個終端有4-8AI/4-8AO，兩端的模塊輸入和輸出相互對應。

DTD110F及DTD112F通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離可達3公里，特殊要求可以定制5公里以上超遠距離。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

二、產品選型

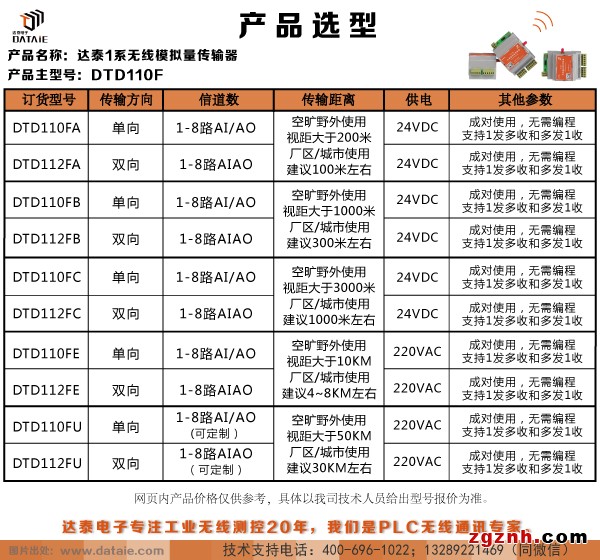

1. 達泰1系工業級模擬量信號無線傳輸器-DTD110F

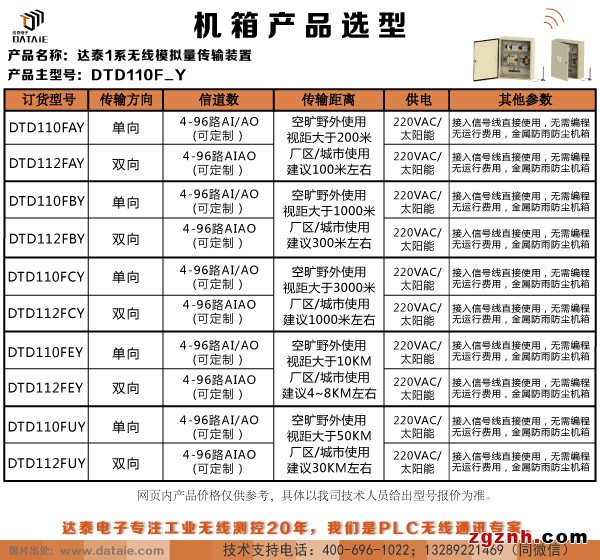

2. 達泰1系工業級模擬量信號無線傳輸裝置-DTD110FY

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

三、現場應用

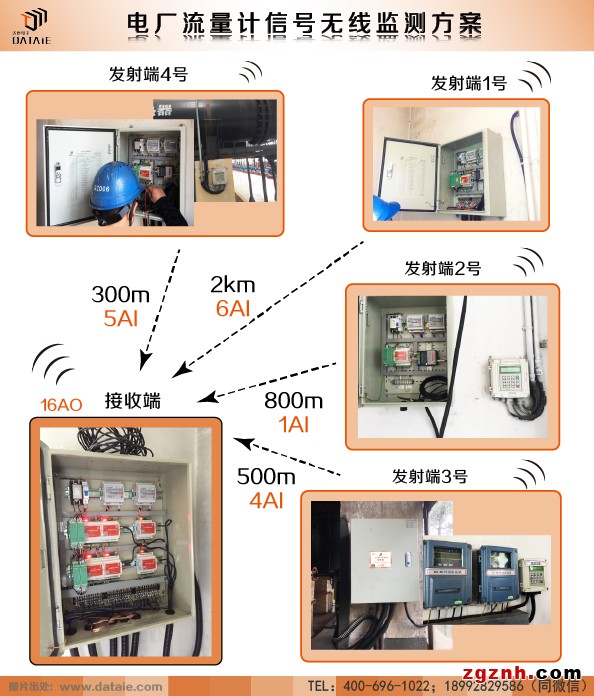

1. 應用場景一：電廠分布流量計信號無線采集方案

用戶欲將電廠內4個區域共16路流量計信號傳入約2公里以外的DCS系統中并在無紙記錄儀上顯示數據。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線通訊的方式完成四個分散區域模擬量數據的無線傳輸。

無線解決方案：

根據現場情況，PLC無線通訊團隊決定采用DTD110FEY無線模擬量傳輸裝置共5臺來完成用戶所提需求。區域一、區域二、區域三和區域四分別安裝一臺DTD110FEY-T無線模擬量發射裝置；主控室內安裝一臺DTD110FEY-R無線模擬量接收裝置。即可完成四個區域到主控室的模擬量信號四發一收無線采集傳輸工作。
無線通訊方案示意圖 ▼

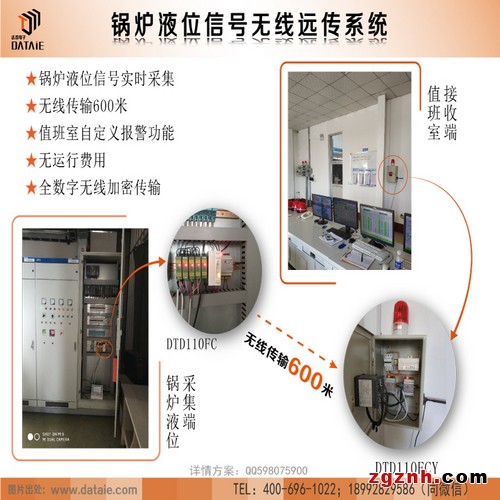

2. 應用場景二：浮法玻璃生產車間鍋爐液位信號無線遠傳監測報警系統

用戶欲將廠區內檢測鍋爐液位的流量計信號采集至約600米遠的值班室內，鍋爐的液位值實時在數顯表上顯示，并能夠在設定液位值觸發提示燈報警。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線的方式完成兩個分散區域模擬量數據的無線傳輸。

無線解決方案：

根據現場情況，PLC無線通訊團隊決定在鍋爐流量計旁安裝一塊DTD110FC——達泰無線模擬量傳輸器作為發射端采集鍋爐液位信號；在值班室內安裝一臺DTD110FCY——達泰無線模擬量傳輸裝置（配有數顯表及提示燈）作為接收端，可在數顯表上實時顯示鍋爐液位情況，并在設定液位值報警（該液位值由用戶設定）。本方案自2015年起已使用至今，在工業環境下無線傳輸設備運行穩定可靠。
無線通訊方案示意圖 ▼

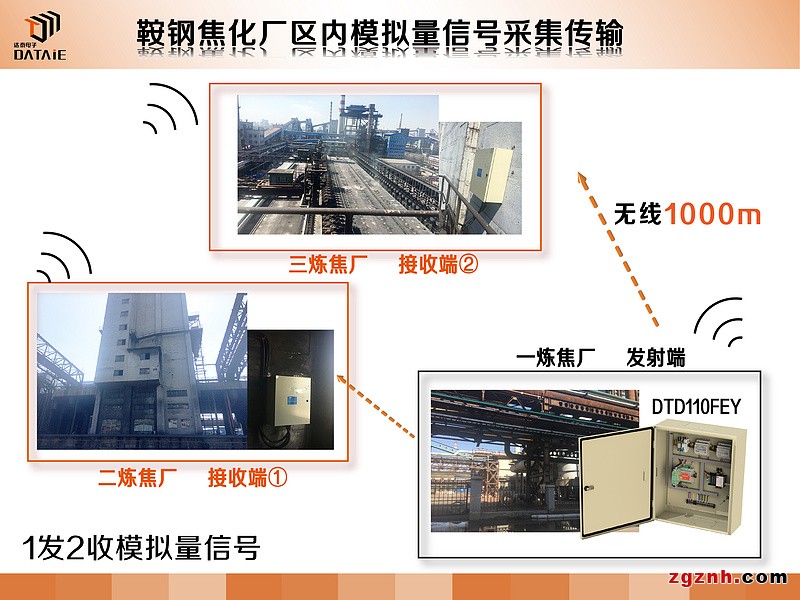

3. 應用場景三：鞍山鋼鐵煉焦廠無線技改方案

鞍山鋼鐵公司里有4個煉焦廠。一煉焦廠有四路模擬量信號，需要同時傳輸到200米和1000米以外的二煉焦廠和三煉焦廠的無紙記錄儀上。無線通訊技術能否在傳統工業生產場所里立足，鋼鐵廠便是一個較嚴苛的“可靠性測試實驗室”。

無線解決方案：

用DTD110F無線模擬量傳輸器為核心來完成此次無線傳輸任務。在模擬量信號輸入端，安裝一臺DTD110FEY-T4AI無線模擬量傳輸裝置，發射端接入模擬量輸入信號線。分別在二煉焦廠和三煉焦廠中裝一臺DTD110FEY-R4AO無線模擬量傳輸裝置，接收端并接入模擬量輸出信號線。三處接入220V電源后，發射端的4路模擬量信號就可以同時在二煉焦廠和三煉焦廠的無紙記錄儀上顯示出相應數據。
無線通訊方案示意圖 ▼

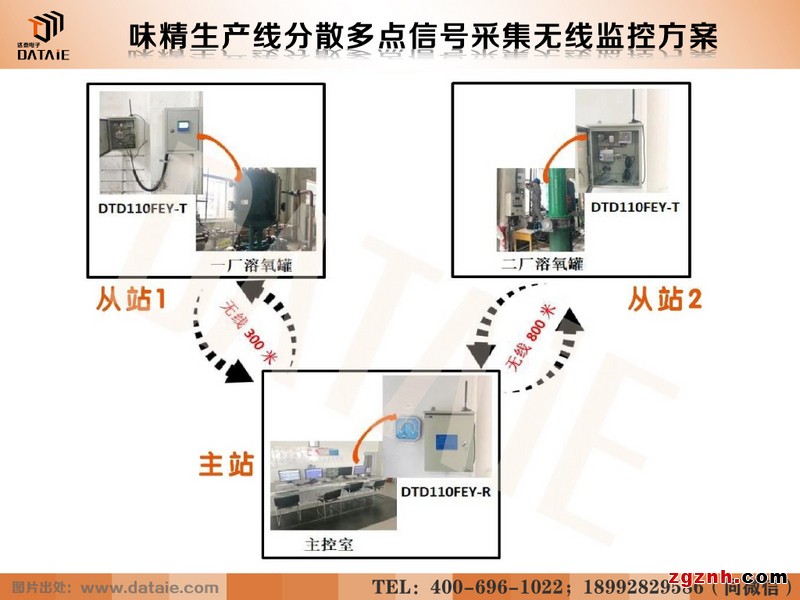

4. 應用場景四：味精生產線分散多點信號采集無線監控

2個傳輸量均為模擬量信號，來自于不同兩個廠房里的溶氧傳感器信號。一個廠房距離味精成品檢驗主控室約300米，另一個廠房距離主控室約800米遠，中間皆有廠房遮擋。味精成品檢驗主控室內的二次儀表中，然后二次儀表將信號送入DCS系統內并在電腦上顯示數值。

無線解決方案：

用一套模擬量無線傳輸裝置DTD110FCY實現模擬量信號的兩發一收功能。兩個無線信號發射端分別接入轉換成標準4—20mA的溶氧傳感器信號（對應于0-100mls），安裝在味精成品檢驗主控室的無線信號接收端接收到信號后，進入二次儀表，還原信號送入DCS系統并直接在電腦上顯示溶氧濃度。
無線通訊方案示意圖 ▼

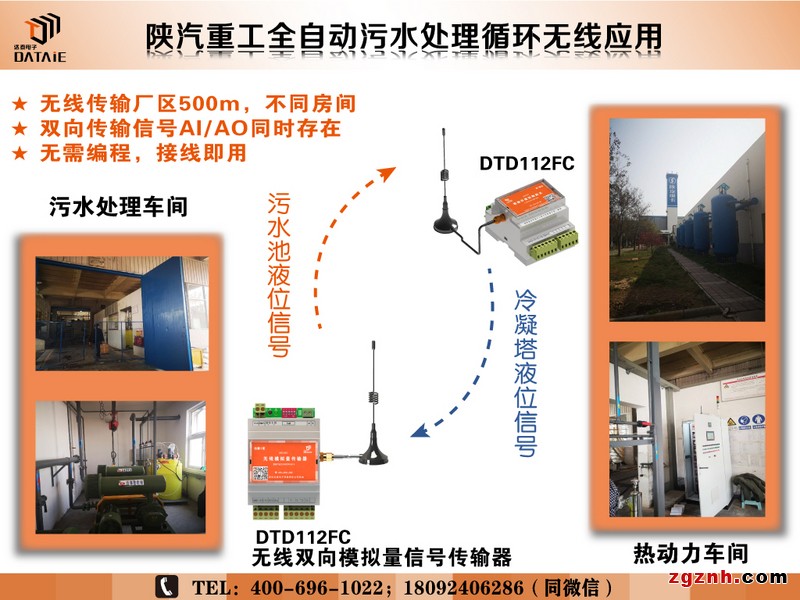

5. 應用場景五：陜汽生產車間工業廢水處理循環利用系統液位無線遠程測控

廠區采用將噴涂車間產生的工業廢水凈化處理回用方式，將污水處理車間的凈化水提供給熱動力車間作為冷卻水回用，同時將熱動力車間產生的工業廢水排回到廢水車間進行凈化處理。

無線解決方案：

根據現場情況，PLC無線通訊團隊決定采用一套達泰無線雙向模擬量信號傳輸器——DTD112FC來實現用戶的需求，每個DTD112FC無線終端都提供1路模擬量輸入（AI）和1路模擬量輸出（AO）功能。分別在污水處理車間和熱動力車間的PLC控制柜內安裝一臺DTD112FC無線雙向模擬量信號傳輸器。

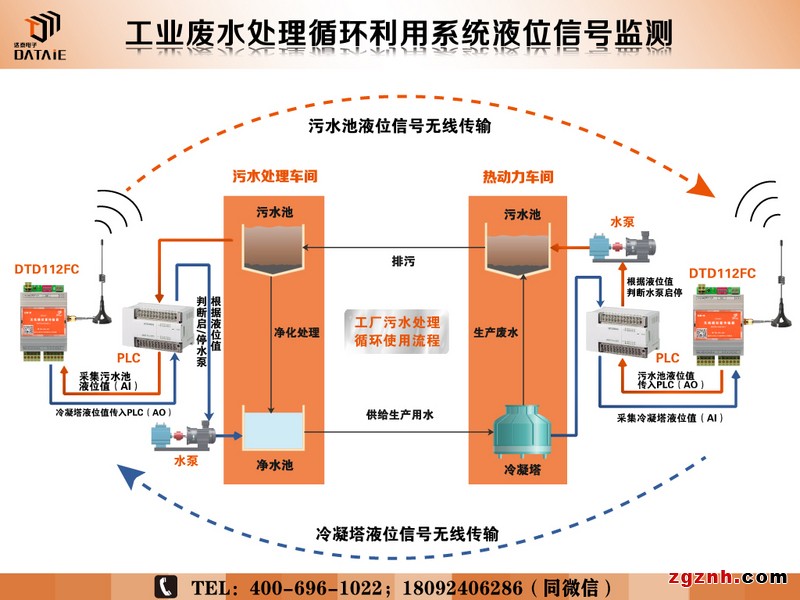

無線通訊方案示意圖 ▼

現場實物安裝圖 ▼

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，24小時之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

五、成功案例

? 安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸
? 西安渭河電廠，堆取料機無線監測，2公里
? 四川龍蟒鈦業股份有限公司，30多臺分布儀表4-20mA信號傳輸到不同DSC系統上，2公里
? 山西華瑞煤業有限公司，現場模擬量和PLC之間無線傳輸
? 澳山西朔州煤矸石電廠，傳感器和PLC模擬量無線傳輸
? 平莊煤業(集團)有限責任公司，礦區各區域水池液位以及PLC和組態軟件無線通訊
? 寧波金田銅業，給料車和地面PLC無線通訊
? 國電電力大同發電廠，分布流量計信號無線采集
? 四川江油發電廠，輸煤卸料車無線控制系統，300m
? 華潤電力賀州分公司，電力儀表到DCS系統，2公里
? 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
? 江陰蘇龍熱電有限公司，裝船機/卸船機與程控室無線傳輸，5km
? 印度某電廠項目，水池液位信號檢測，3公里
? 衡水老白干酒業公司，兩點水溫信號無線傳輸到車間控制室，1公里
? 湖北艾爾啤酒有限公司 ，液位和數顯表模擬量無線傳輸
? 大唐株洲熱電廠，儀表信號無線通訊，1公里
? 華能臨沂發電有限公司，蓄水池無線控制水泵啟停，3公里
? 廣東云浮發電廠，廠內水池水位監測，500米

? 持續更新
