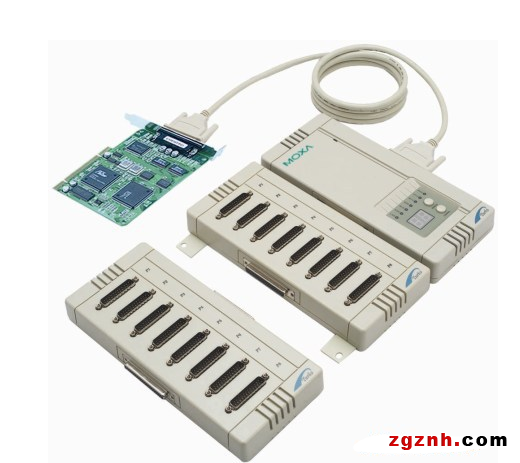

供應 MOXA C32047T 多串口盒 串口卡

簡介





MOXA C320Turbo系列智能型多串口卡是多用戶控制的理想選擇，其設計非常靈活，用戶可依據自己的需要，彈性使用8個串口甚至擴充到128個串口。此外， 用戶可以根據不同需要選擇控制卡 (PCI 或ISA)，連接盒 (桌上型或機架型)，接頭形式 (RJ45 或DB25) 和COM 口界面 (RS-232或RS-422)，這些選擇都有可能集中在一個系統中。另外，配合高速的I/O電纜線來連接卡片和連接盒，即使連接盒移至100 米遠處，仍能正常地工作。這樣不但免于遠程布線的麻煩，還為您節省了許多布線費用 (只需一條電纜線即可)。



效益



充分滿足系統未來擴充需要，保障投資

大容量的內建緩存，保障高性能的能傳輸以及可靠性

多樣化的總線選擇、接頭形式、串口界面和連接模式，布線高度彈性化



應用



工業自動化

遠程數據擷取

網絡控制管理

電信通訊

Internet/Intranet通信服務器

RAS (遠程訪問服務)







     特點



    每卡提供8至32 個串口 (每系統多 4 片卡, 128 個串口)

    雙 RISC處理器架構，大幅提升I/O數據傳輸?shù)男?

    可由外接盒顯示面板上監看每一個串口的工作狀態

    彈性應用的連接方式，19''機架式或桌上型可選

    100m之外仍能有效地控制RS-232設備，不需要加裝中繼線

    與Windows COM和UNIX TTY兼容

    支持眾多常見的操作系統



     規格



控制卡

大串口數

每片卡32個 (每個系統多 4 片卡, 128個串口)

總線界面

32-bit, Universal PCI

處理器

TMS320BC52 RISC 微處理器

內存

512 KB

IRQ

由BIOS指定

電源環境

0.44A (+5V)

工作溫度

0 - 55°C

工作濕度

5 - 95% RH

儲存溫度

-20 - 85°C

認證

FCC, CE, BSMI



支持操作系統

C320Turbo/PCI

Windows 2000/XP, Windows NT, Windows 95/98/ME,

DOS, AT&T UNIX SVR4.2, MITUX SVR4.2, Unix Ware SVR4.2, Unix Ware7 SVR5, SCO Open Server, SCO UNIX, SCO XENIX, Linux 2.0.x (Intel x86), Linux 2.0.x (Alpha), Linux 2.2.x (Intel x86), Linux 2.2.x (Alpha), QNX



基本模塊 (機架型)

串口界面

C32080T: 8口, RS-232, RJ45 (10-pin)

C32081T: 16口, RS-232, RJ45 (10-pin)

速率

50bps~460.8Kbps

信號

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

處理器

TMS320BC52 RISC處理器

I/O 控制器

16C550C或兼容的芯片, 每個具有16字節Tx/Rx FIFO

顯示裝置

COM口具備LED顯示，可診斷串口使用狀態



擴展模塊 (機架型)

串口界面

C32082T: 8口, RS-232, RJ45 (10-pin)

C32083T: 16口, RS-232, RJ45 (10-pin)

速率

50 bps - 460.8 Kbps

信號

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

I/O 控制器

16C550C或兼容的UART，每個具有32byte Tx/Rx FIFO



CPU 模塊 (桌上型)

處理器

TMS320BC52 RISC 處理器

顯示裝置

COM口具備LED顯示，可診斷串口使用狀態



UART模塊 (桌上型)

串口界面

C32045T: 8口, RS-232, 孔式DB25

C32047T: 8口, RS-232, 針式DB25

C32061T: RS-422, 孔式DB25

C32065T: RS-422, 孔式DB25, 帶2KV光電隔離保護

C32071T: RS-232, 孔式DB25, 帶25KV ESD突波保護

信號

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422: TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND

浪涌保護(可選)

C32071T: 25KV ESD, 2KV EFT

光電隔離(可選)

C32065T: 2KV



     訂購信息



控制卡

C32010T/PCI



8到32口智能型RS-232 Universal PCI多串口卡

包含 MOXA PComm Lite 的串口通信開發軟件工具抱和各種驅動程序光盤

用戶手冊













連接線





C32020T

DB25連DB25連接線 (2 m)

C32050T

長距離用電纜線組，適用于連接盒與主機距離超過2米時使用，包括一個自適應90~ 240V AC的電源接頭，以及一條具有10個數據信號的連接線。













機架型連接模塊





  基本模塊

 必選一款

C32080T

8口RS-232串口模塊, RJ45 接頭, 附機架固件

C32081T

16口RS-232串口模塊, RJ45 接頭, 附機架固件

  擴展模塊(選配)

    包括基本和擴展模塊，一片卡多可接32個串口，一個系統多4片卡128個串口

C32082T

8口RS-232 串口模塊, RJ45 接頭, DB37 電纜線和附機架固件

C32083T

16口RS-232 串口模塊, RJ45 接頭, DB37電纜線和附機架固件













桌上型連接模塊





  CPU 模塊

   必選一款

C32030T

CPU模塊

  UART 模塊

    少選一種，一片卡多可接32個串口，一個系統多4片卡128個串口

C32045T

8個RS-232串口， DB25孔盒擴充模塊

C32047T

8個RS-232串口， DB25孔盒擴充模塊

C32061T

8個RS-232串口， DB25孔盒擴充模塊

C32065T

8個RS-422串口， DB25孔盒擴充模塊，帶光電隔離(2KV)

C32071T

8個RS-232串口， DB25孔盒擴充模塊，帶浪涌保護(25KV ESD)





選購配件

CN20030

150 cm RJ45 轉孔式 DB25 RS-232 (DCE) 電纜線

CN20040

150 cm RJ45 轉針式 DB25 RS-232 (DTE) 電纜線

CN20060

150 cm RJ45 轉針式 DB9 RS-232 (DTE) 電纜線

CN20070

150 cm RJ45 轉孔式 DB9 RS-232 (DCE) 電纜線
