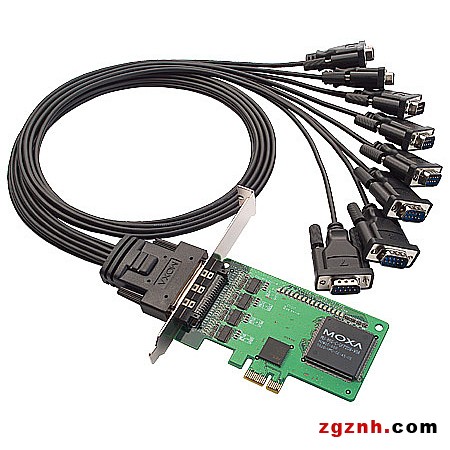

CP-168EL MOXA 8串口RS-232 PCI-Express 25針 多串口卡

簡介



CP-168EL是一款聰明型PCI Express多串口卡，針對POS和ATM應用而設計，可以用于工業自動化制造系統和系統集成。CP-168EL可以兼容任何主流操作系統，它的8個RS-232串口均可支持高達921.6 Kbps的通信速率，并提供全調制解調器控制信號，確保與外圍串口設備的兼容性。此外，由于該卡片使用的是PCI Express x1插槽，從而適用于任何類型的PCI Express插槽。

特點PCI Express x1

串口通信速率可達921.6 Kbps

芯片內建128字節的FIFO以及芯片內建H/W，S/W流控功能

適用于多種RS-232/422/485接口的電纜/連接盒

針對Mini型計算機的低擋板設計

驅動支持Windows 2003/XP/2000，Linux，Unix

板載15 KV ESD保護



硬件

連接器：SCSI VHDCI68

通信控制器：MU860 (兼容16C550C)



接口

總線接口：PCI Express x1

端口數量：8 (僅需1個IRQ)

大板卡數量：4



信號

RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND



性能

波特率：50 bps ~ 921.6 Kbps



配置

數據位：5，6，7，8

停止位：1，1.5，2

I/O地址/IRQ：BIOS分配

校驗位：None，Even，Odd，Space，Mark

流量控制：RTS/CTS，XON/XOFF



電源和工作環境

電源要求：630 mA (3.3V)

工作溫度：0 ~ 55 °C (32 ~ 131 °F)

工作濕度：5 ~ 95% RH

存儲溫度：-20 ~ 85 °C(-4 ~ 187 °F)



串口保護

內建15 KV ESD保護
