環境數據處理單元 提供RS232/485、4-20ma模擬量、I/O等標準接口



一、簡介

恒鈦HT系列環境數據處理單元是針對通信行業基站和電力行業變電站等內部的動力、環境、安防等監測和控制的智能終端設備。

環境數據處理單元又稱物聯網終端、能耗監測數據采集器、能耗監測無線數據采集器、智能輔助控制主機、智能管理主機、物聯網智能主機。通過提供RS232/485、4-20ma模擬量、I/O等標準接口，接入模擬視頻、數字視頻、電壓信號、電流信號、開關量信號，將RFID、傳感器以及各種電器或動力設備進行聯網，實現設備的集中監控、聯動控制及遠程管理。

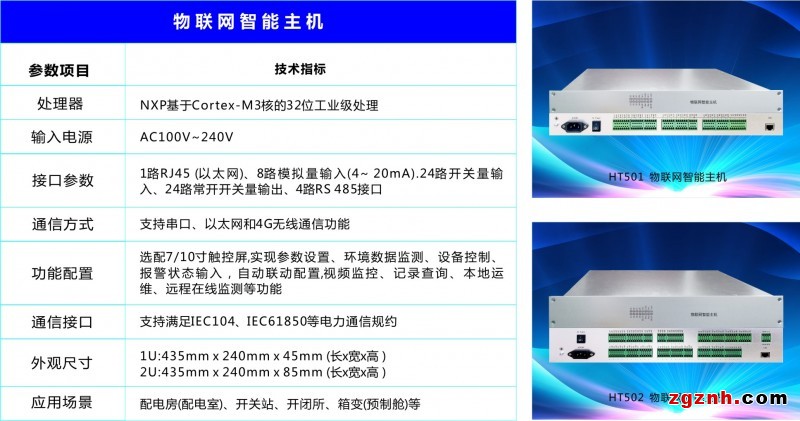

二、技術參數

環境數據處理單元采用恩智浦32位Cortex-M3核的高性能工業級CPU，主頻可以達到100MHz。產品采用工業級設計，具有抗干擾（軟件濾波、軟件陷阱、防死機軟件狗電路、阻容吸收、電磁屏蔽等）、防雷，自檢電路和實時時鐘電路設計，所有輸入口光藕隔離，所有繼電器輸出帶有瞬間過壓保護，增強了設備的穩定性和實時性。本產品通過EMC4級檢測。產品分為三大系列：HT300RFID控制版、HT400集成版、HT500標準版。



	門禁控制版（HT300系列）	基礎版（HT400系列）	標準版（HT500系列）
處理器	NXP32位工業級芯片	NXP32位工業級芯片	NXP32位工業級芯片
通訊方式	1個TCP/IP接口，1個GPRS/CDMA接口	1個TCP/IP接口，1個GPRS/CDMA接口	1個TCP/IP接口（可擴展至2個以太網接口），1個GPRS/CDMA接口
智能接口	無	4個RS485	4個RS485（可擴展至8個）
智能接口參數		速率：600-115200bps	速率：600-38400bps
		保護器件：防雷擊、防過電壓、抗干擾、吸收浪涌功率	保護器件：防雷擊、防過電壓、抗干擾、吸收浪涌功率
開關量輸入	8路開關量（擴展板）	4路開關量輸入（可擴展）	8路開關量輸入，（可擴展至24路）
繼電器輸出	8路常開/常閉觸點繼電器（擴展板）。	4路常開和常閉開關量輸出。每路輸出大可承受負載250V/。	8路常開/常閉開關量輸出，（可擴展至20路）。每路輸出大可承受負載250V/。
模擬量輸入	無	4路模擬量輸入， 4～20mA	8路模擬量輸入， 4～20mA
輸入輸出映射	開關量輸入與輸出可以通過軟件配置對應關系，支持N：N影射	開關量輸入與輸出可以通過軟件配置對應關系，支持N：N影射	開關量輸入與輸出可以通過軟件配置對應關系，支持N：N影射
可接讀卡器	1-4路	1個	1-4路
讀卡器輸入格式	維根26/34	加密RS485	加密RS485
用戶注冊卡數量	20000張卡	20000張卡	20000張卡
記錄存儲數量	120000條	120000條	120000條
DC電源輸出	6組12V輸出	6組12V輸出，2組24V輸出。總功率60W	22組12V輸出，6組24V輸出?？偣β?/span>120W
輸入電源	AC220V （另外可選擇DC48V）	AC100V~240V（另外可選擇DC48V）	AC100V~240V （另外可選擇DC48V）
工作電流	整機小于200mA	整機小于200mA	整機小于200mA
防塵等級	不低于 IEC529標準5級水平	不低于 IEC529標準5級水平	不低于 IEC529標準5級水平
電磁兼容性	GB/T 17626	GB/T 17626	GB/T 17626
工作溫度	-25 ℃～+60 ℃	-25 ℃～+85 ℃	-25 ℃～+85 ℃
運行環境濕度	5% ～ 95%	5% ～ 95%	5% ～ 95%
MTBF	不小于10萬小時	不小于10萬小時	不小于10萬小時
MTTR	小于0.5小時	小于0.5小時	小于0.5小時
主板尺寸	163mm*84mm	149x98mm	312x160mm
支持觸摸屏	不支持	支持（選配）	支持（選配）
支持攝像頭	不支持	支持（選配）	支持（選配）
支持擴展板	不支持	支持（選配）	支持（選配）
支持ZIGBEE	不支持	支持（選配）	支持（選配）



三、應用場景

產品可廣泛應用于安監、環境、石化、冶金、礦山、建筑、水利、氣象、農業等行業，為物聯網技術在智慧安全、智慧應急、智慧企業、智慧城市、智慧農業、智能樓宇等方面廣泛推廣提供了高性價比的核心接入設備支撐。

1、電力--變電站輔助監控

物聯網主機在國家電網的招標文件中稱為環境數據采集單元，主要應用在智能變電站輔助系統綜合監控平臺，通過對物聯網終端的使用，實現變電站內的環境、視頻、火災消防、采暖通風、照明、SF6氣體、安全防范、門禁、變壓器、配電、UPS等子系統的數據采集和監控、實現集中管理和一體化集成聯動，解決了變電站安全運營的“在控”、“可控”和“易控”等問題。



2、電力--其他應用

配電房/開閉所綜合監控

電力遠程抄表

防竊電系統

線路監測

配電網絡柱上開關監測



3、運營商----鐵塔物聯網監測

•     鐵塔監測:桿塔橫向、縱向角度與傾斜度監測；塔基沉降監測

•     環境監測:風速風向、溫濕度等微氣象數據

•     防盜告警監測:通過對鐵塔防護區域周邊鋪設的光纖傳感器、紅外等傳感器和震動傳感器，監測周邊狀況。進行語音警示，如果設置時間內不離開，則聯動視頻進行復核

•     覆冰監測:

•     圖像監控管理系統:可根據需要采用主機+USB攝像頭方案或者主機+無線監控方案。

•     擴展門禁、動環等功能。

•     采集到的視頻、微氣象、安防信號、鐵塔傾角等數據及其變化狀況，通過3G/GPRS/CDMA網絡實時的傳送到中心監控分析系統，當出現異常情況時，系統會以多種方式發出預報警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。



4、運營商----動環/安防/節能

•     UPS系統監控:監測UPS 主機和電池組的市電、電壓、電池狀態，三相輸入電壓、輸出電壓、負載電壓、電池溫度、輸入頻率、電池電壓、放電時間主要性能參數等

•     空調系統監控:溫度，濕度，出風，回風數值，風機、制冷，加熱，除濕、壓縮機

    狀態，高低溫報警、風機運行，加熱運行，壓縮機運行時間、風速模式，運行狀態等

•     配電柜監控:三相有效電壓、電流、功率因數，有功功率，無功功率、總諧波功率 、總有功電度、總無功電度、溫度等

•     新風機監控:針對新風機的節點輸出信號進行實時監測（運行狀態,前后風壓差等）

•     環境監控:溫濕度、風速風向，雨量、水位、漏水、煙霧

•     安防監控:門禁、視頻、報警、紅外探測、周界對射，電子圍欄等

•     節能管理: 智能用電量采集，例如基站空調、通風系統節能調控

•      可擴展通過手機APP進行巡查、巡檢管理



5、農業

•     智能大棚:棚內溫濕度、氣象、土壤，卷簾、風機控制、光照與輻射以及作物生長情況等

•     水產養殖智能環境監測管理

•     土壤墑情氣象監測與智能節水灌溉系統:土壤水分與土壤溫度傳感器、智能氣象站（溫度、濕度、降雨量、輻射、風速和風向），實現墑情（旱情）自動預報、灌溉用水量智能決策、遠程/自動控制灌溉設備等功能

•     農產品質量可追溯系統

•     作物病蟲害及風險霜凍監測管理



6、公眾服務

•     城市智慧停車

•     公共環境監測

•     建筑工地環境監測

•     電梯遠程監控

•     城市能耗監測

•     路燈監控

•     管網遠程監測



7、水利

•     水文監測:降雨量、河流水位、流速、河流及湖泊水量

•     智慧泵站:實現對地區的泵站水位、開關量、水泵電流、電壓、溫度等監測

•     水庫閘門遠程控制系統

•     水管網監測系統

•     水庫自動監測系統:降水量、庫區天氣、水位、流量、潮位、氣溫、氣壓、滲流及流速、水質監測、壩體、壩基孔隙水壓力、沉降觀測、水平位移觀測等



8、教育

•     智慧校園:出入控制、車輛管理、訪客管理、校園一卡通、周界報警、視頻監控、家校通

•     家校通平安短信

•     宿舍無障礙通道



9、環保

•     污染源監測:排放廢氣中有害物質的濃度(mg/m3);有害物質的排放量(kg/h);廢氣排    放量(m3/h)等

•     大氣環境監測:

      主要內容：CO、C02、 NO2 、SO2、 PM2.5、     PM10、 VOC(有機揮發物)

•     噪音監測:監測公共場所，建筑工地，特殊環境等場所的噪音

•     粉塵監測



10、社區

•     門禁管理

•     車輛管理：車輛派遣，審批，自動化管理

•     物業管理

•     安防監控

•     NFC巡更、考勤和巡查

•     社區O2O



四、接線



HT500環境數據采集單元接線圖
