“源網荷儲一體化”將成為新時代能源發展的主流模式，三峽烏蘭察布源網荷儲示范項目對加速我國能源發展、探索“源網荷儲一體化”的推廣具有良好示范意義。
三旺通信在通信解決方案中提供SW-Ring環網+CAN光纖環網網絡結構，實現系統單點故障自恢復，提高系統通信的可靠性。
為解決新能源電力的間歇性帶來供電不穩定等問題，儲能應運而生。現階段，我國儲能存在多種技術路線，其中抽水蓄能以技術成熟、經濟性好等優勢占據主要市場。但隨著新能源裝機規模快速擴張，抽水蓄能難以完全滿足調峰調頻需求，以電化學儲能為代表的新型儲能成為“后起之秀”。
電化學儲能主要涉及電池及電化學反應的能量轉換和儲存，作為電氣設備，對于安全的要求就必須嚴格。儲能電站動輒投資上億，對安全防范更要做到有章可循，主要以“預防為主、防消結合”。2022年4月，國家能源局發文要求加強電化學儲能電站安全管理，其中便提到加強電化學儲能電站運行維護安全管理、提升應急消防處置能力等具體措施，可見儲能電站的安全消防仍是亟需加強的問題。
案例概覽

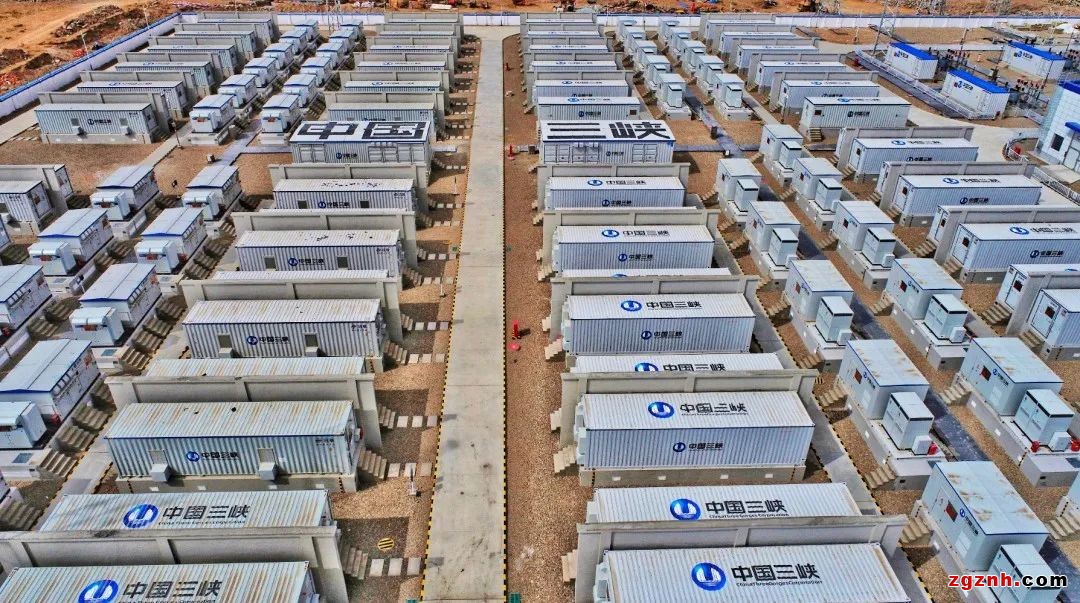

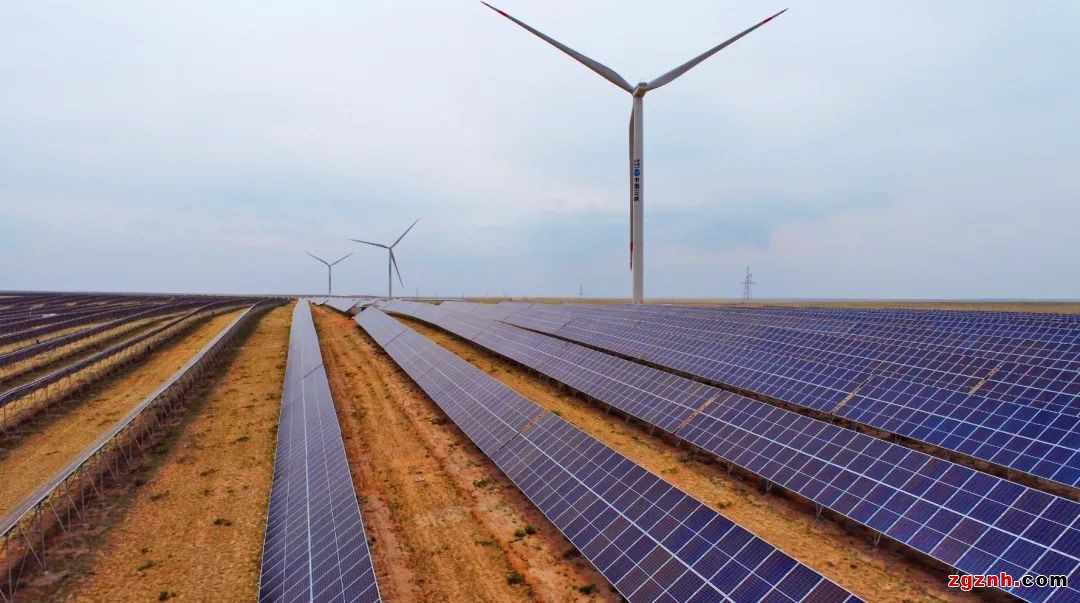

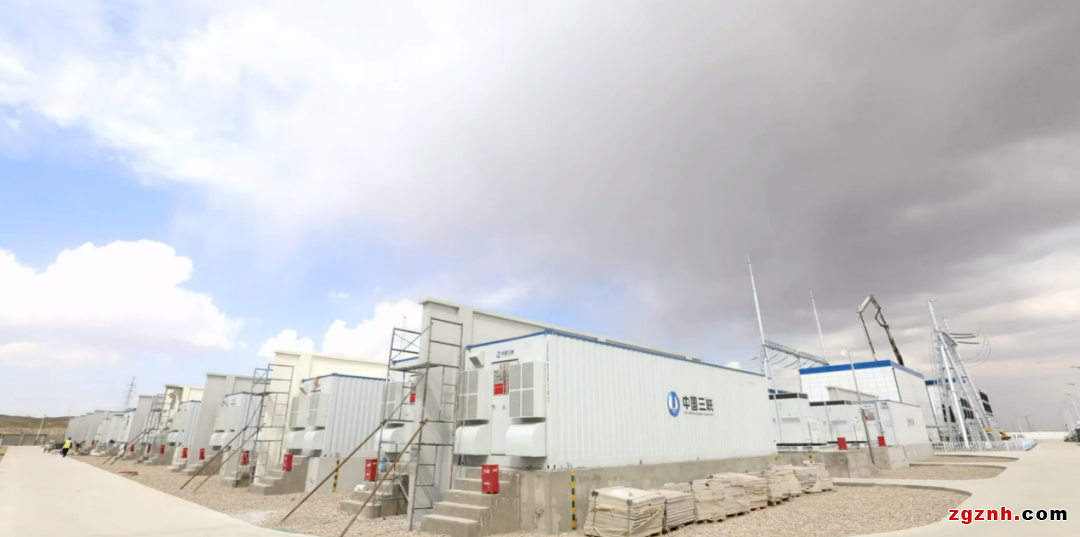

“頭頂有風光，腳下有煤炭，手中有電網”，內蒙古作為資源大省，進一步領跑新能源賽道，三峽烏蘭察布新一代電網友好綠色電站示范項目便是眾多基地建設和場景應用中的代表項目之一。該項目是三峽烏蘭察布“源網荷儲一體化”示范項目的核心組成部分，建設總規模200萬千瓦，含風電170萬千瓦，光伏30萬千瓦，配套建設55萬千瓦×2小時儲能，全部投產后，年平均發電量近60億千瓦時，可滿足近30萬戶家庭月用電量（按每戶居民月用電量200千瓦時計），其中，配套建設可儲存110臺5兆瓦風機滿發2小時產生的能量，在陰天或無風時有效“查漏補缺”，為電網系統調峰調頻等提供輔助服務。
項目全部建成后，不僅能友好地滿足烏蘭察布市南部地區大工業負荷供電，同時不占用電網消納空間，控制棄電率低于5%，將成為新一代電網綠色友好新能源電站的示范標桿，成為烏市探索新能源就近消納的新模式、新應用的最佳實踐。
需求與挑戰
作為全球規模最大的源網荷儲一體化示范項目的重要組成部分，該項目對儲能系統的安全、降本有著嚴苛要求，同時要能經受住極溫、沙塵暴等惡劣環境的考驗，因此消防系統采用的是全國首創的“簇級全氟乙酮+水噴淋”設計，以達到使用最少的滅火劑量做到最好的滅火效果，實現長期抑制火情和系統降溫的作用。這一過程中要求系統的精準控制，大量數據的實驗積累，根據不同的電芯容量、電池箱凈空間，可編程調整不同的噴射策略。
同時項目中為克服鋰電池充放電過程中發生故障或處理不當而造成的嚴重損失，每個電池箱內布置監測模塊和霧化噴頭，能夠精準且迅速地判斷火災信號，通過監測預警與消防主機聯動，將火災抑制劑輸送至PACK內部，有效抑制電池包內部的熱擴散。
三旺通信解決方案
整個消防系統設計中，最關鍵的環節在于通信系統的及時通暢，保障各項數據的可靠傳輸，在通信解決方案中，三旺通信提供SW-Ring環網+CAN光纖環網等組成的網絡架構，一旦發生網絡故障，系統網絡可在50ms內恢復，解決消防系統單點故障，不影響其它設備正常通信，保障通信系統的可靠性。

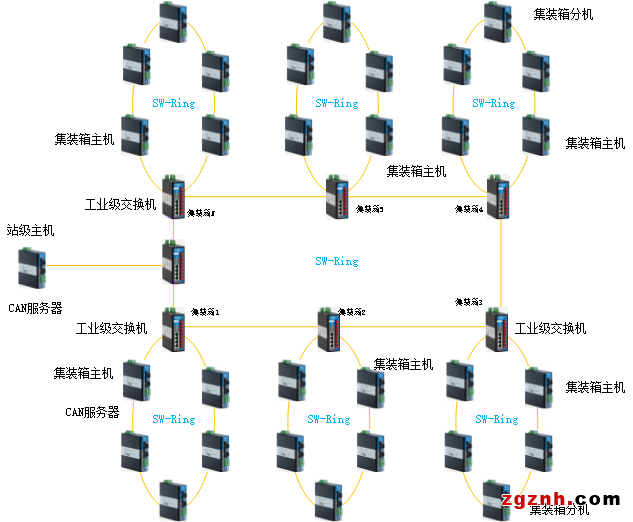

獨創性的CAN聯網服務器SW-Ring冗余環網結構，可通過監測模塊監測電池箱內電池的整體信息，一旦電池發生熱效應，通過監測模塊等發出預警信號，信號傳輸至CAN服務器組成的SW-Ring環網，通過IES618-4F工業級交換機傳輸至工業交換機組成的SW-Ring環網內，最后傳輸至站級監控主機內。整體預警信號通過SW-Ring光纖環網進行傳輸，增強了系統通信的實時性和可靠性。
方案優勢
★方案支持多路CAN總線接口轉以太網服務，滿足儲能電站多種消防設備接入需求。
★獨創性的CAN聯網服務器SW-Ring冗余環網結構，解決消防系統單點故障，不影響其它設備正常通信，保障系統可靠性。
★支持TCP Server、TCP Client、UDp和UDP Range等多種工作摸式，滿足各類儲能電站消防上層系統組網需求。
三旺通信解決方案符合工業標準設計，產品性能更穩定可靠。-40~75℃ 寬溫，適應惡劣環境，滿足苛刻需求；符合IEC61850、IEC61000等國際檢測標準以及極強電磁兼容特性，環境適應和防護能力強。方案根據項目情況優化，后期維護需求小，極大地減輕了客戶的工作負擔。
以儲能等新技術為突破口，通過“風光儲”聯合優化調度運行，項目建成后將成為全球儲能配置規模最大、比例最高的單體新能源場站，可有效解決地區電力供應協調不夠、各類電源互補互濟不足等問題，為實現碳達峰、碳中和“3060”目標做出有價值的探索和貢獻。三旺通信致力于工業互聯解決方案的研發設計，在新能源領域始終踐行著可持續發展的理念，多元布局，沉淀了扎實的基礎。未來，三旺通信將與生態圈伙伴一起，助力中國能源轉型、“雙碳”目標的穩步實現。
