明治案例 | 圓心定位大揭秘！如何快速檢測按鈕居中狀態？

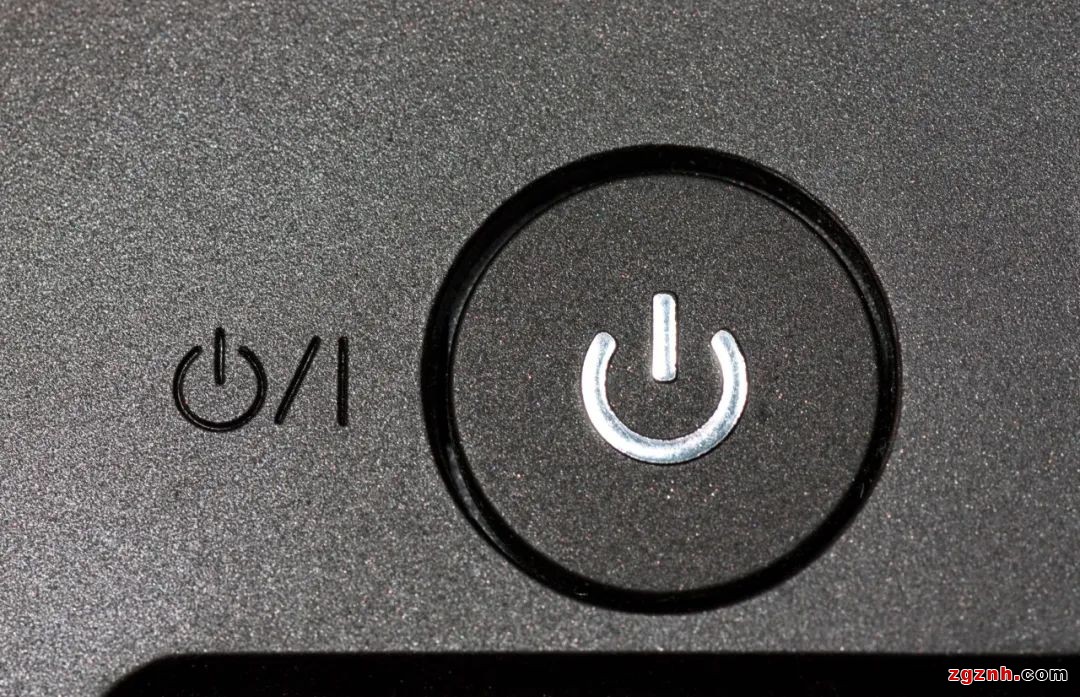

Q:如何做到每個電源鍵的定位都如此精準呢？

A:生產商為保證電源鍵的一致性，在生產過程中，設置了多個質量檢測環節，對按鍵的尺寸、外觀、功能等進行全面檢測，確保每一件產品都符合標準。

圓心定位檢測

應用場景

檢測需求：檢測按鈕是否在圓內的居中位置

檢測目標：使用正面光打光方式，檢測按鈕是否在圓內的居中位置，檢測到不合格產品時輸出NG信號給PLC排料；

相機安裝方式：上相機固定安裝，從上向下靜態拍照，一次拍1個產品；

相機數量：1個上相機，共1pcs；

打光方式：正面光源+背面光源，來料方式待定；

產品尺寸：外徑11mm，高度5.7mm；

性能/指標要求

視覺檢測精度：0.02mm；漏殺率=0%；

相機拍照檢測時間：35mm內；

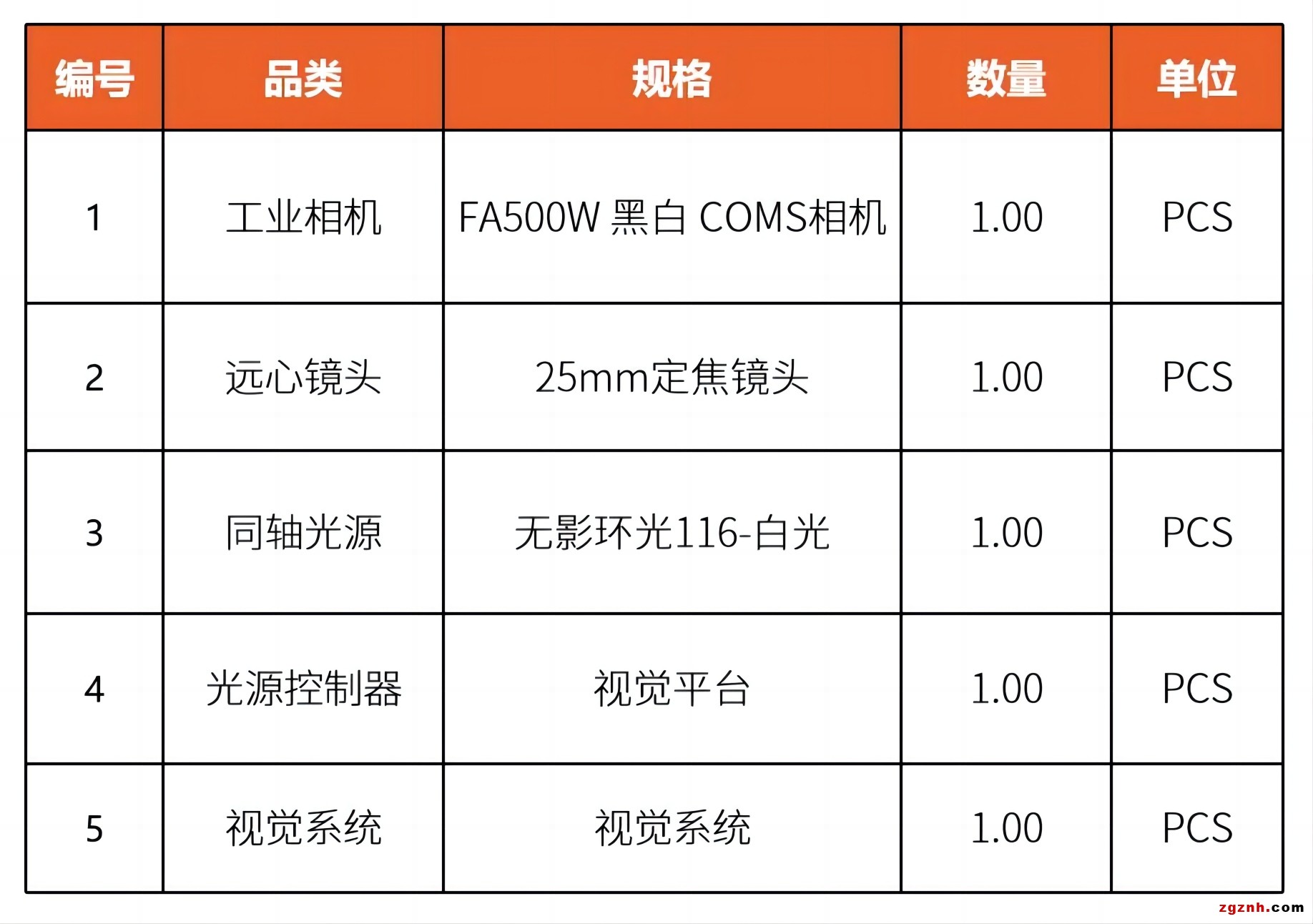

選型配置清單

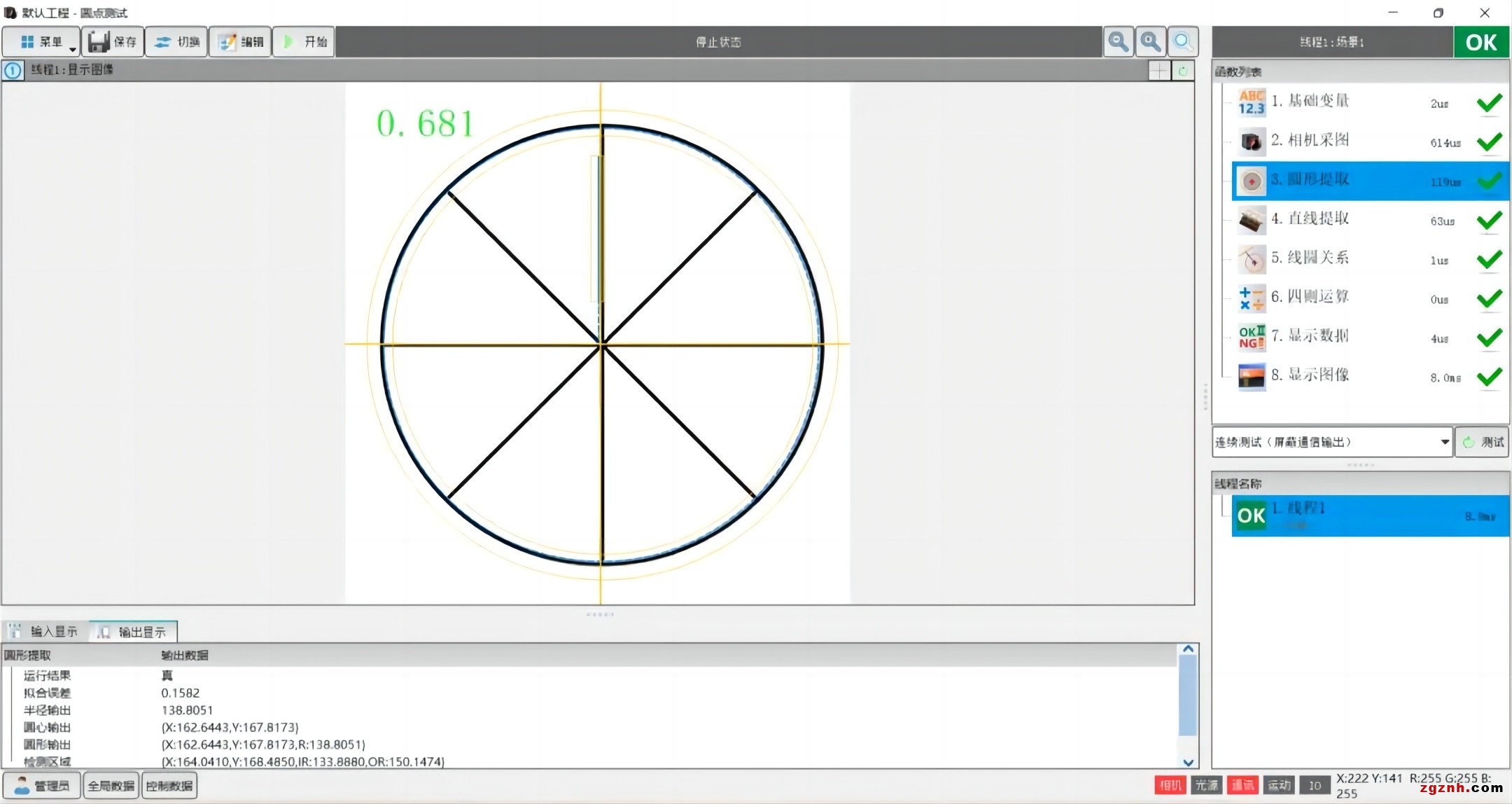

成像效果

經過搭建視覺機構對樣品取圖測試，以上面的硬件配置可以取得良好的成像效果，再對成像圖片進行檢測算法分析，可以得到滿足要求的檢測效果。

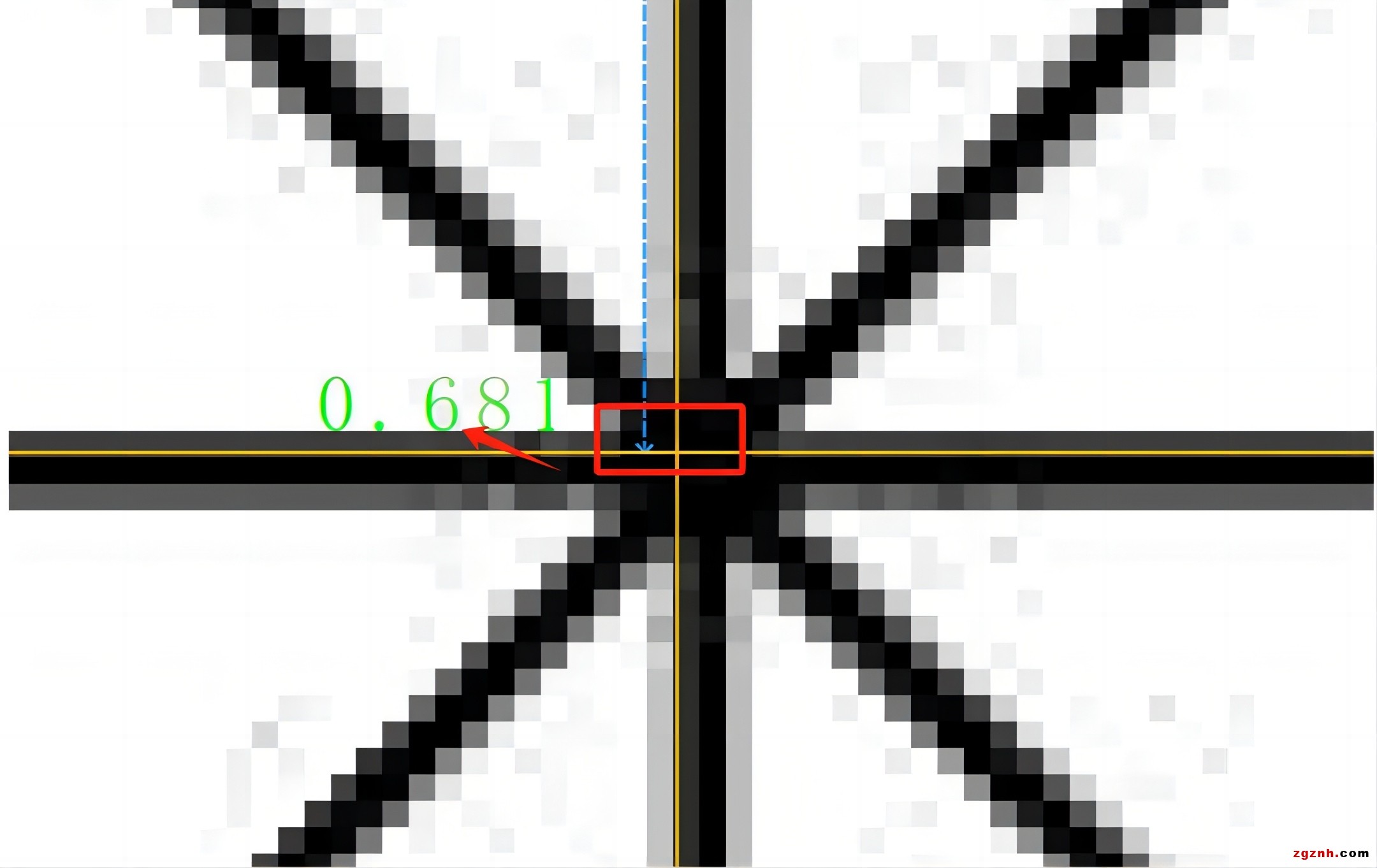

計算圓心跟按鈕同心度是否垂直，由此來判斷按鈕是否在居中位置。

以上便是明治在圓心定位檢測上的應用案例分享，如果您有相關的視覺方案需求，歡迎聯系我們。

我們擁有豐富的產品線和項目經驗，以及海內外資深工程師組成的團隊，支持著工程師為您定制優質高效的解決方案，使得您的設備在市場上更具競爭力！
