其疊片速度、精度、穩定性和自動化程度等都對鋰電池的產品性能產生直接影響，也對疊片機制造企業提出了更嚴格的要求。在當前智能制造和工業4.0的浪潮下，鋰電池制造商如何聚焦品質和成本，通過一系列自動化和數字化技術快速提升產能和質量，同時做到降本增效，正是面向未來競爭的一項重要投資。

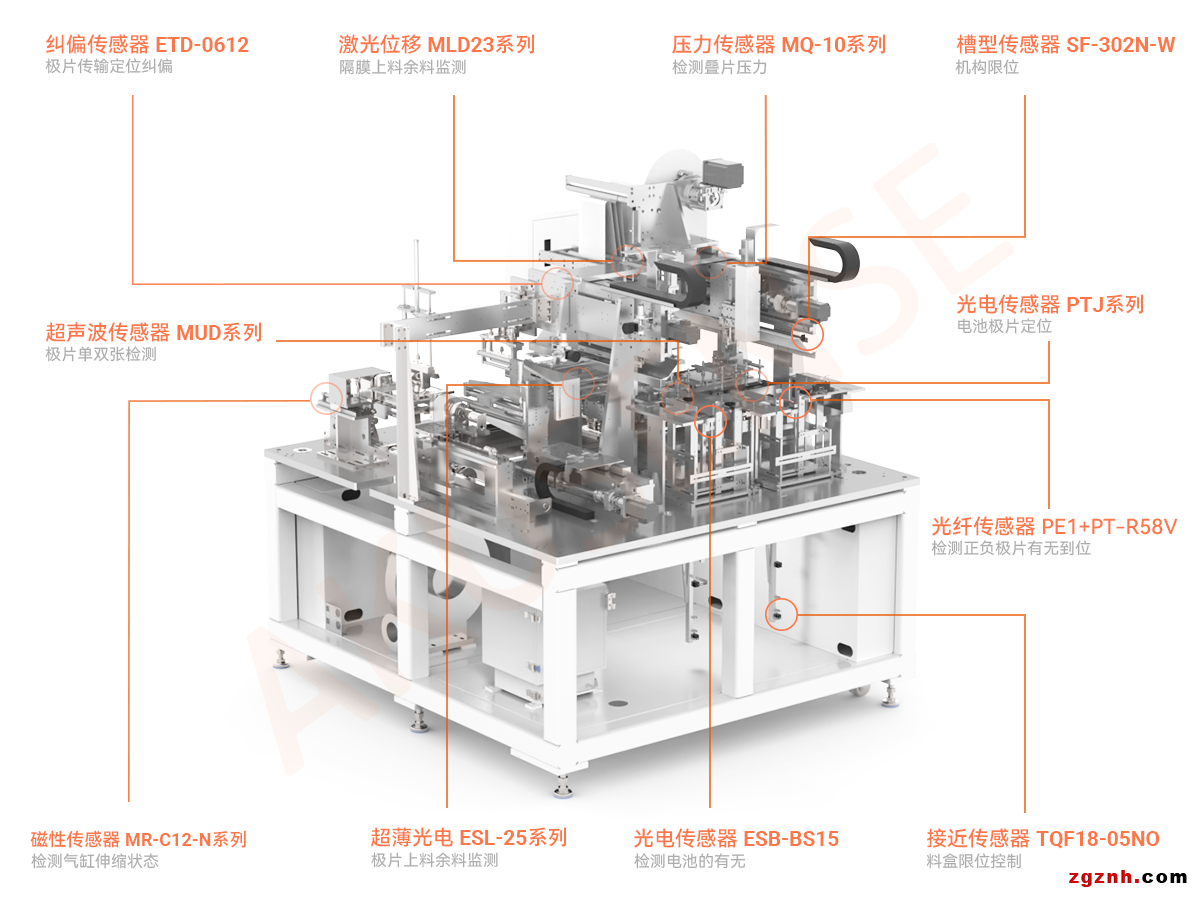

明治傳感器匠心智造，筑就高品質傳感器，為鋰電池疊片機制造企業成為行業領先者提供支持，不斷升級解決方案，我們始終相信要想持續具有競爭力，新技術、新產品突破是重中之重；本期小明就來分享明治傳感全新升級的鋰電池疊片機解決方案~

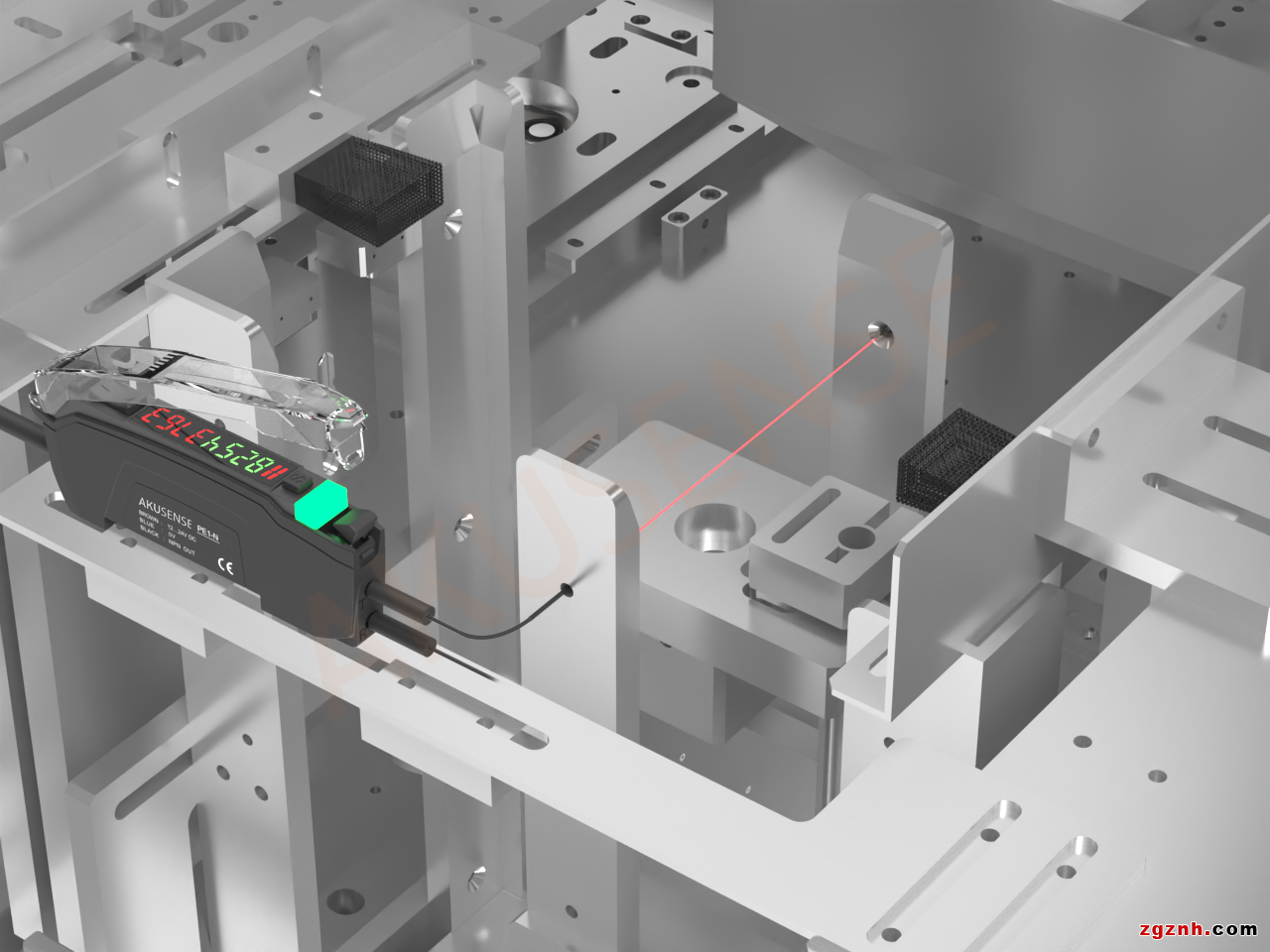

01 檢測正負極片有無到位
光纖傳感器 PE1+PT-R58V
應用場景：
傳感器檢測電池極片位置，感應極片到位即觸發下一步操作，檢測距離在幾毫米到幾十毫米之間。
解決方案：
1、選用光纖傳感器，放大器PE1搭配PT-R58V元件小巧，安裝簡單，柔韌性高
2、檢測距離130mm左右，可根據物料返回的光量值進行有效信號設置
02 隔膜上料余料監測
MLD23系列 激光位移傳感器
應用場景:
在疊片機設備上需要對理電池隔膜余料進行檢測，當隔膜料卷即將耗盡時傳感器反饋信號給設備做出響應，提醒操作人員及時更換料卷。
解決方案:
1、采用明治激光位移傳感器MLD23系列，通過激光三角測量法實現高精度的距離檢測
2、該產品檢測距離最遠可達280mm，可滿足不同規格隔膜料卷的卷徑測量要求
3、具備0-5V的電壓輸出以及4-20mA電流輸出，可與設備上PLC進行信號交互，實現隔膜卷徑的實時監測

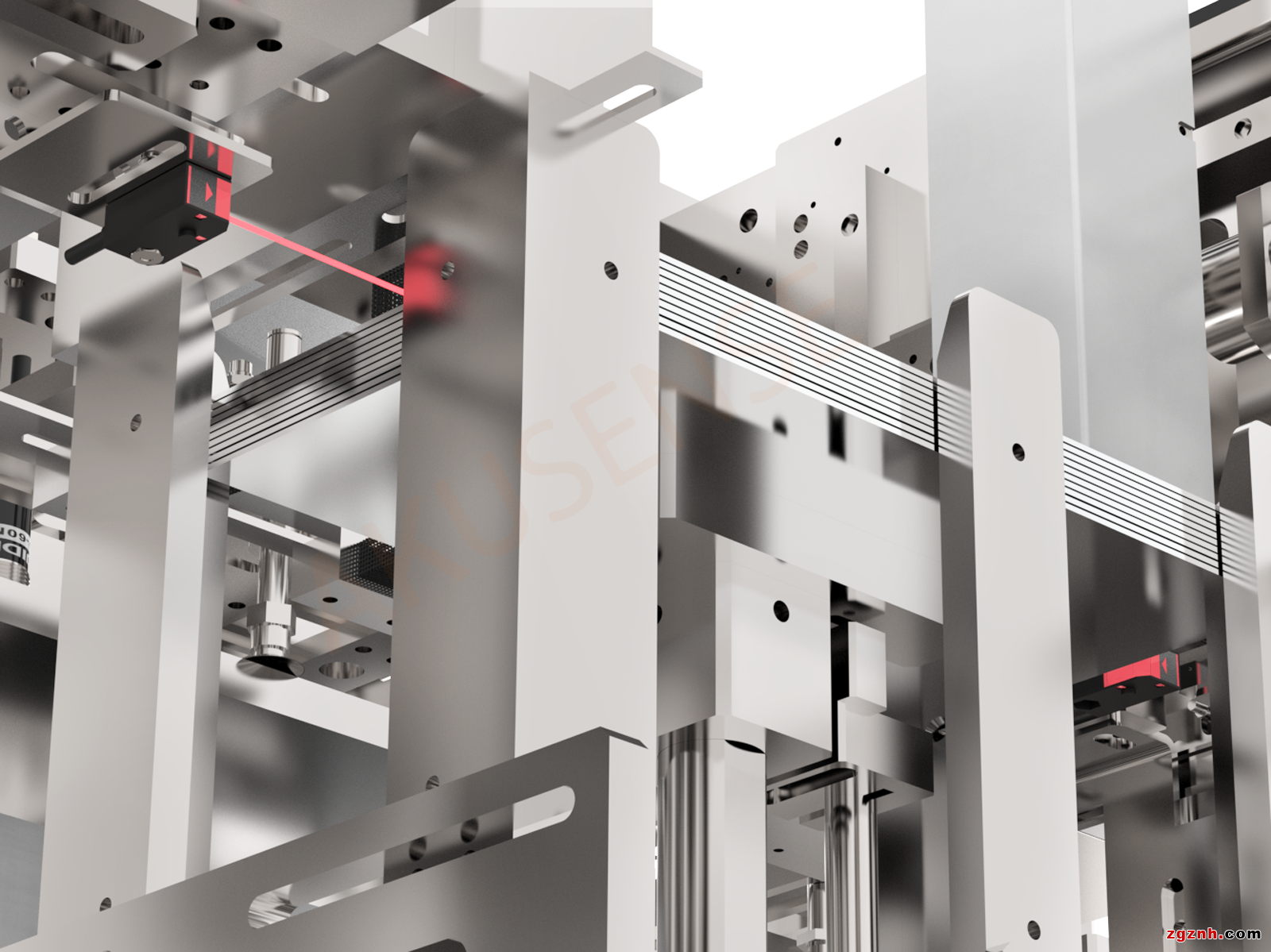

03 電池極片定位
PTJ系列 光電傳感器
應用場景:
設備上正負極材料上料工位上物料的到位檢測，當正負極片達到設定位置時觸發光電開關輸出信號驅動設備機械手進行物料吸取。
解決方案:
1、該工位兩側安裝小型光電對射開關PTJ系列，僅有尾指大小，可安裝于上料位的緊湊空間內
2、產品使用不可見紅外光源，不會對附近工位的光電開關以及設備操作工人造成任何影響
3、L.on (入光動作) /D.on (遮光動作) 可切換靈敏度可調節；雙LED指示燈設計，可清晰識別動作情況

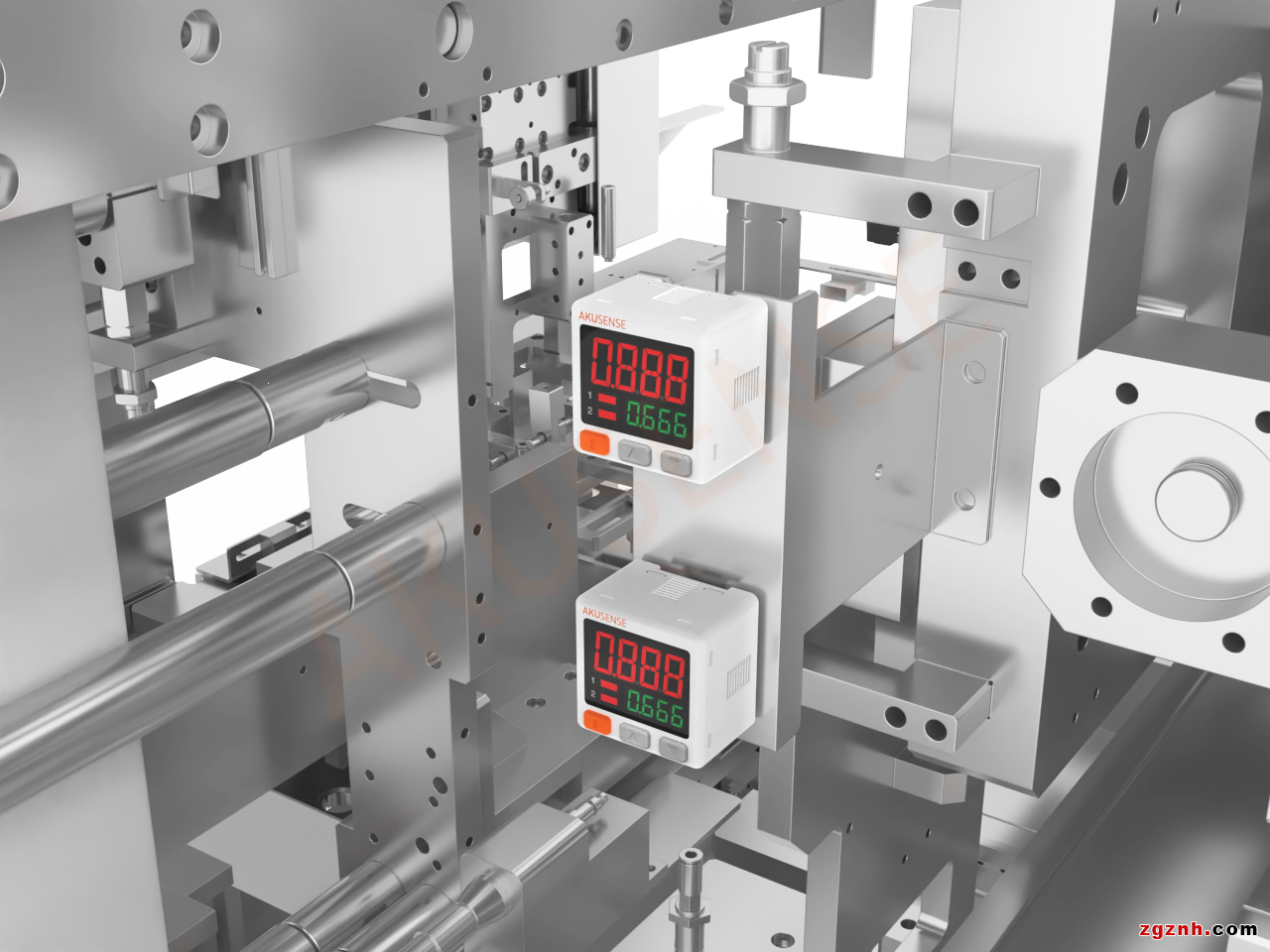

04 檢測疊片壓力
MQ-10 壓力傳感器
應用場景：
檢測疊片時的壓力，確保疊片生產過程中的壓力符合設定要求
解決方案：
1、選用明治數顯型壓力傳感器MQ-10系列，可提供高精度氣壓測量結果，數值到小數點后幾位
2、結構簡單使用壽命長。使用便捷無需復雜操作

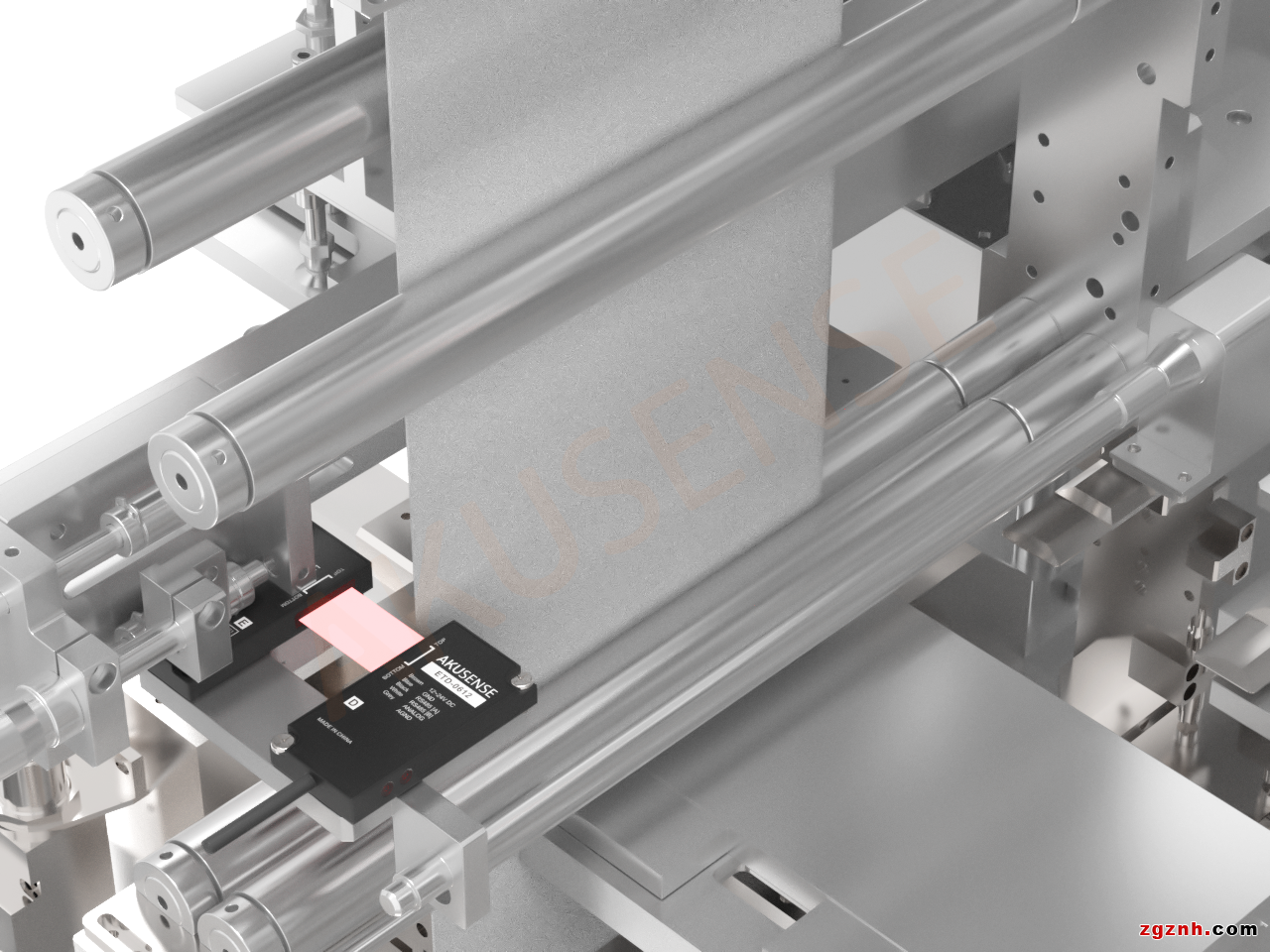

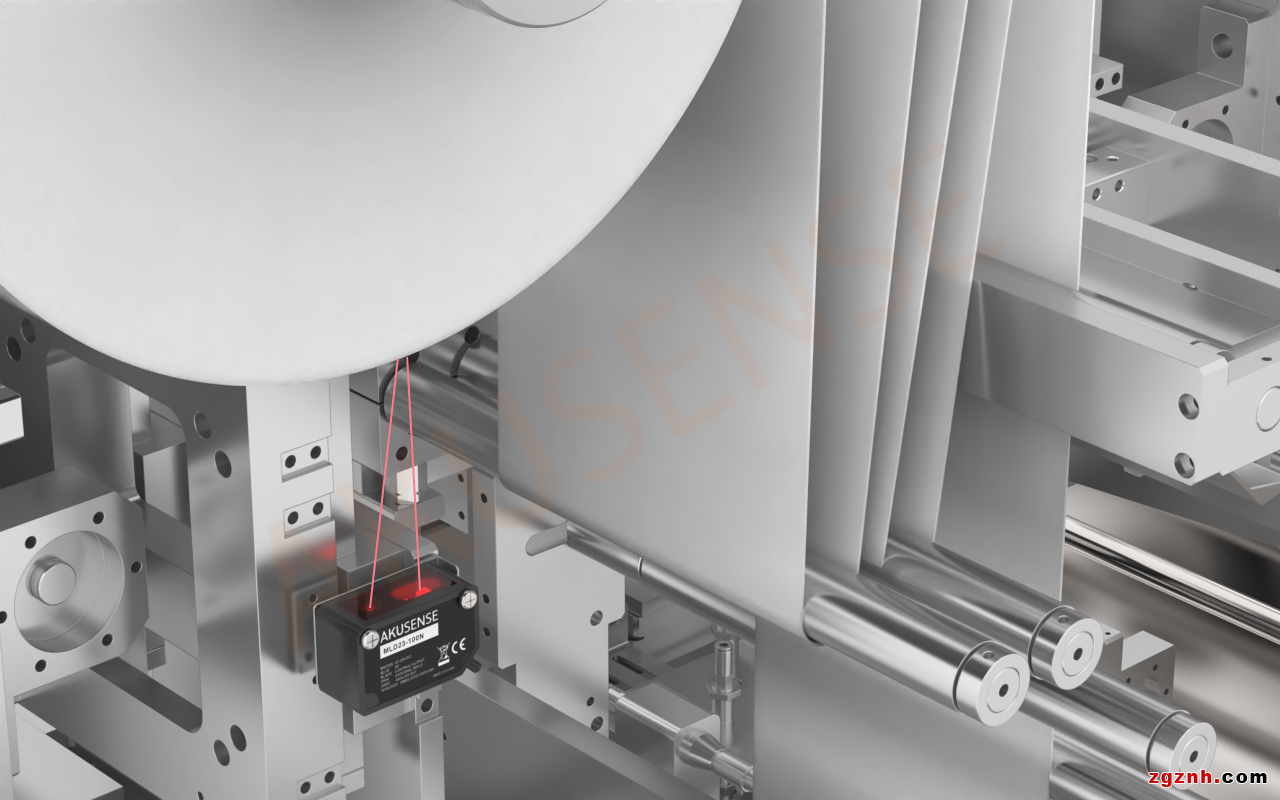

05 極片傳輸定位糾偏
精密糾偏傳感器 ETD-0612
應用場景：
在隔膜傳送過程中檢測隔膜邊緣位置，反饋到糾偏系統，控制隔膜傳送過程中的位置偏擺。
解決方案：
1、選用明治ETD-0612系列糾偏傳感器，通過激光對射原理，穩態激光圖像數據處理模式成像更加清晰，同時可降低干擾項，實現更高分辨率，檢測效果更佳
2、精度1um
3、1ms超高速響應時間，可滿足高速檢測需求
06 料盒限位控制
TQF18-05NO 接近傳感器
應用場景：
料盒從傳輸線上過來后到達上料工位，馬達動作上頂料盒治具到預定位置，此過程中，接近開關控制上頂機構的原點和極限位置。
解決方案：
1、選用明治方形接近傳感器TQF18-05NO，重復精度高<1.0%(Sr)
2、開關頻率1KHz
3、IP67防護等級，有效強固產品性能

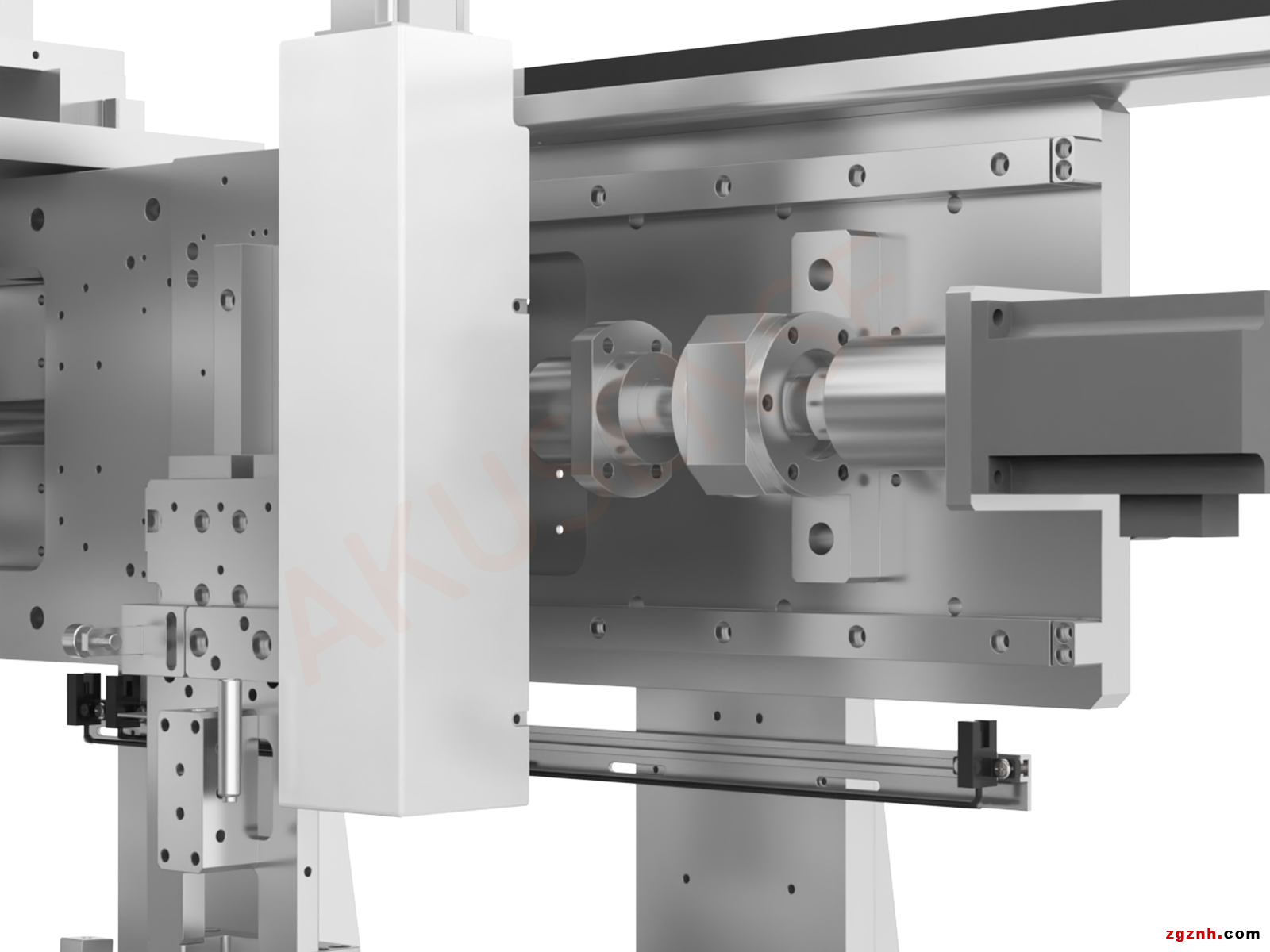

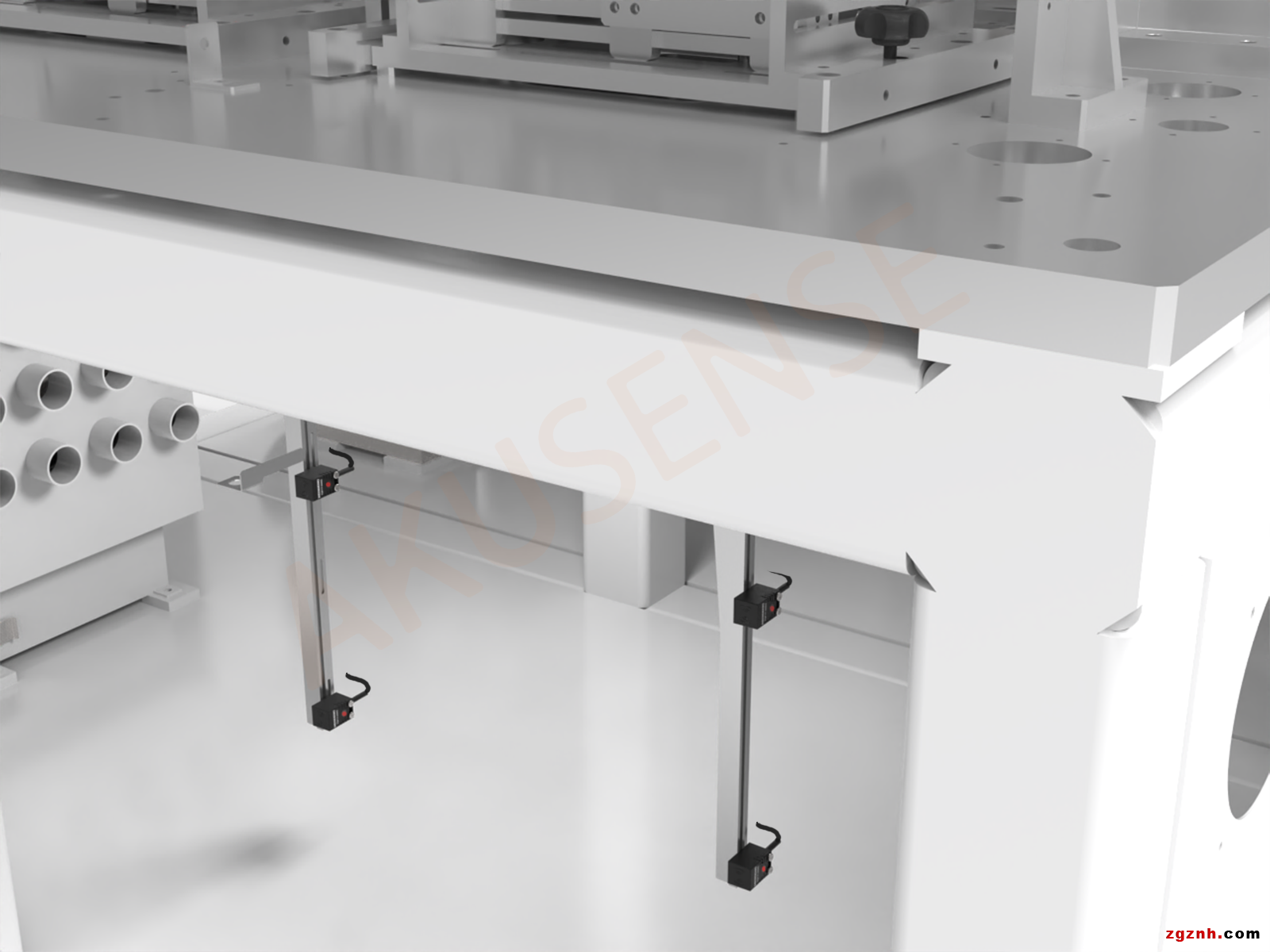

07 機構限位
SF-302N-W系列 槽型傳感器
應用場景：
需要廣泛應用于機器內部多個點位，進行機構模組的原點和極限位置控制、過輥軸位置控制
解決方案：
1、選用明治槽型傳感器SF-302N-W系列，非接觸感應，種類和外形多樣，可根據實際情況自由選擇
2、響應時間小于0.3ms

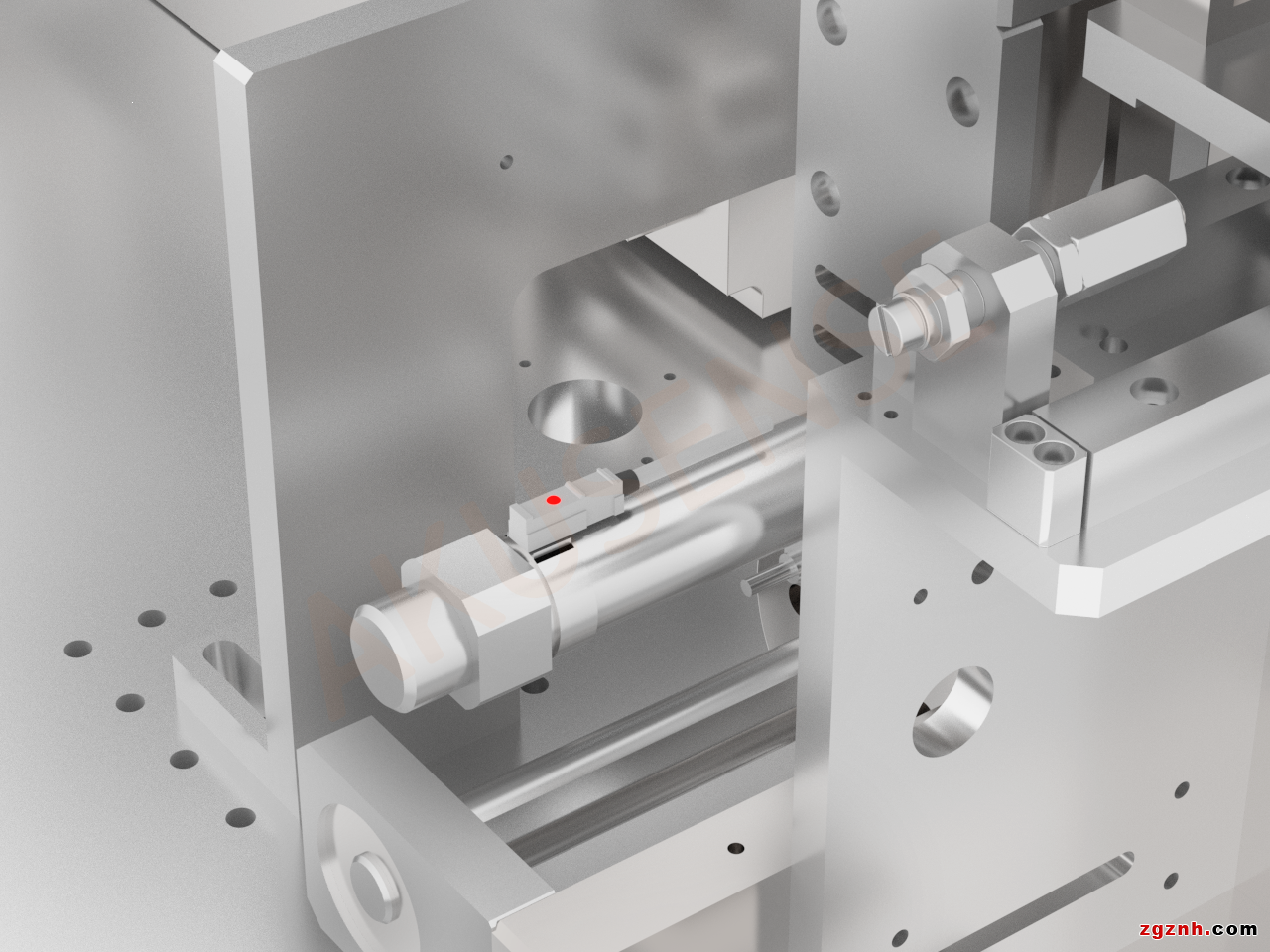

08 檢測氣缸伸縮狀態
MR-C12-N系列 磁性傳感器
應用場景：
檢測氣缸伸縮狀態，判斷氣缸是否正常在工作，確保設備運行時的穩定性
解決方案：
1、選用明治磁性傳感器MR-C12-N系列，通過磁性原理進行檢測，不易收到外界干擾和損壞，有較高的可靠性
2、能實現高精度的位置和狀態檢測，滿足高精度的工業控制需求

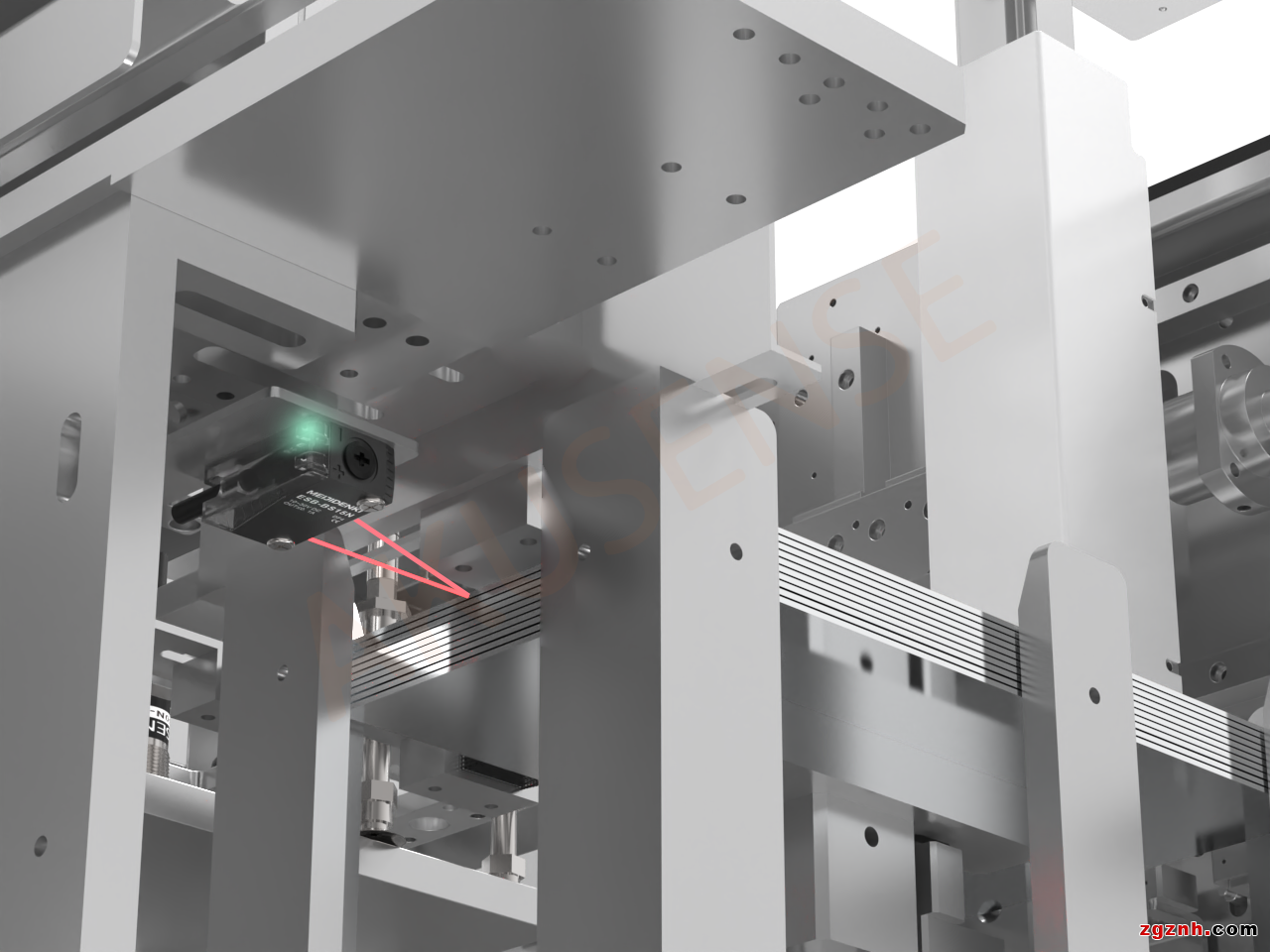

09 極片單雙張檢測
MUD系列 超聲波傳感器
應用場景:
疊片機設備上在正負極極片到疊裝臺進行暨片前，需要對電池正負極極片進行重料檢測，避免因極片重疊，造成后續生產出來的電芯產生安全隱患
解決方案:
1、明治MUD系列單雙張系列傳感器采用超聲波原理，通過檢測接收端聲波信號強度反饋來實現物料的疊料和缺料檢測
2、產品具備多種檢測模式以及自學習功能，可以根據材料的不同規格進行示教
3、可適應各種材質和厚度的物料單雙張檢測要求，檢測效果穩定

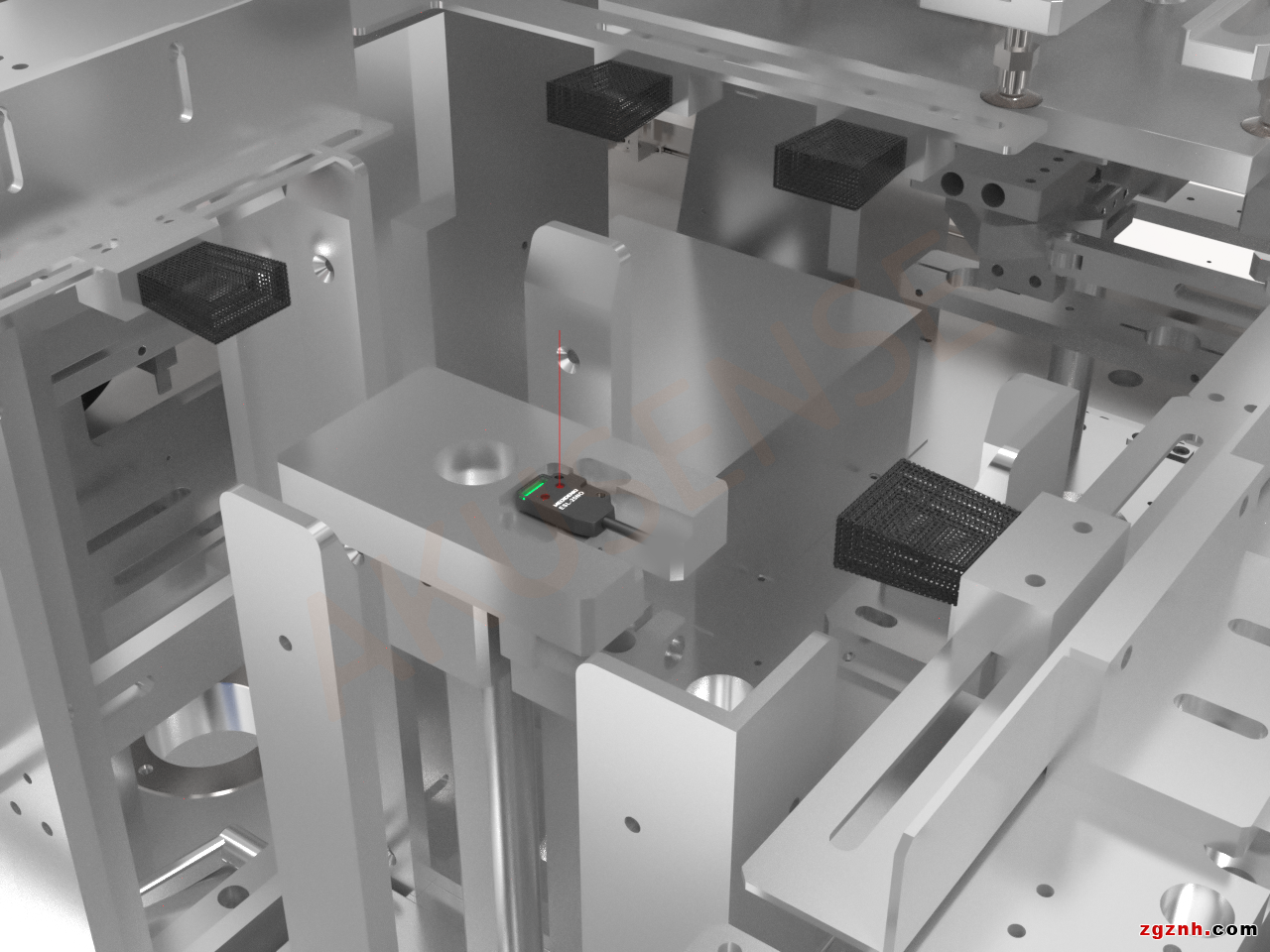

10 檢測電池的有無
ESB-BS15 光電傳感器
應用場景：
檢測疊片時的壓力，確保疊片生產過程中的壓力符合設定要求
解決方案：
1、選用明治數顯型壓力傳感器MQ-10系列，可提供高精度氣壓測量結果，數值到小數點后幾位
2、結構簡單使用壽命長，使用便捷無需復雜操作
11 極片上料余料監測
超薄光電 ESL-25系列
應用場景：
檢測極片料盒中是否有極片，當極片物料消耗完畢，傳感器及時發出信號驅動設備進行上料
解決方案：
1、選用明治ESL系列超薄光電傳感器，3.5mm超薄設計，有效解決設備“空間焦慮”
2、超薄型微小尺寸，自帶定位孔，便于安裝
3、防護等級IP67，機械性能優越
