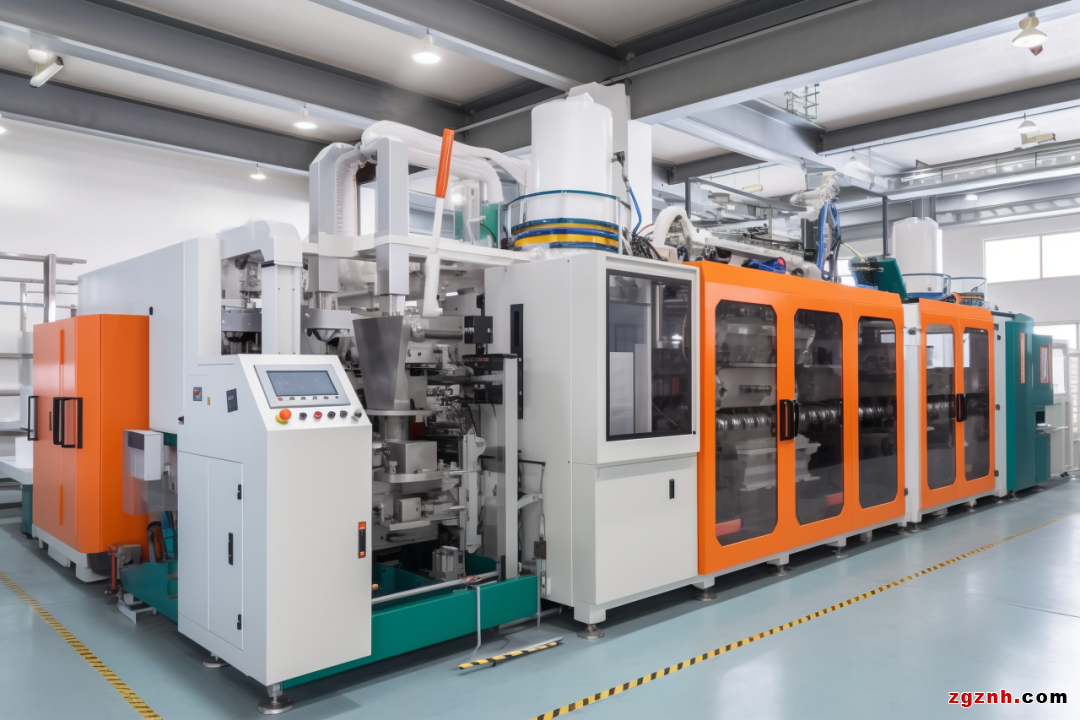

作為重要的工業母機之一，所涉下游廣泛，制造成品小到玩具、打火機、手機外殼，大到電動車車架、汽車塑料保險桿，涵蓋了生活與生產中的方方面面。
隨著注塑機發展，國際市場不斷擴大，我國已成為世界注塑機生產的大國，注塑機出口量提高且總體呈現增長態勢。數據顯示2022年我國注塑機出口量為60578臺，同比上升22.20%。隨著工業4.0浪潮的澎湃洶涌，注塑機智能化需求也成為巨頭們關注的焦點之一。

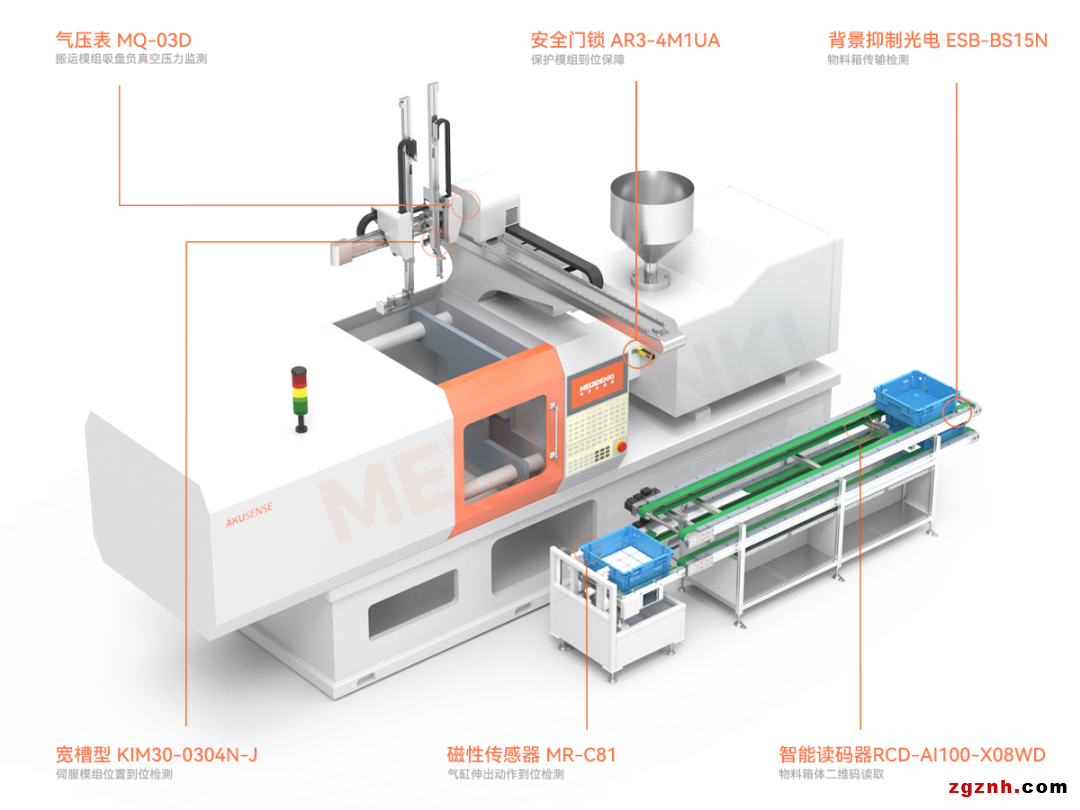

本期小明就來分享一下在某插座龍頭企業的注塑機上，明治傳感器的應用 ↓
01 物料箱傳輸檢測

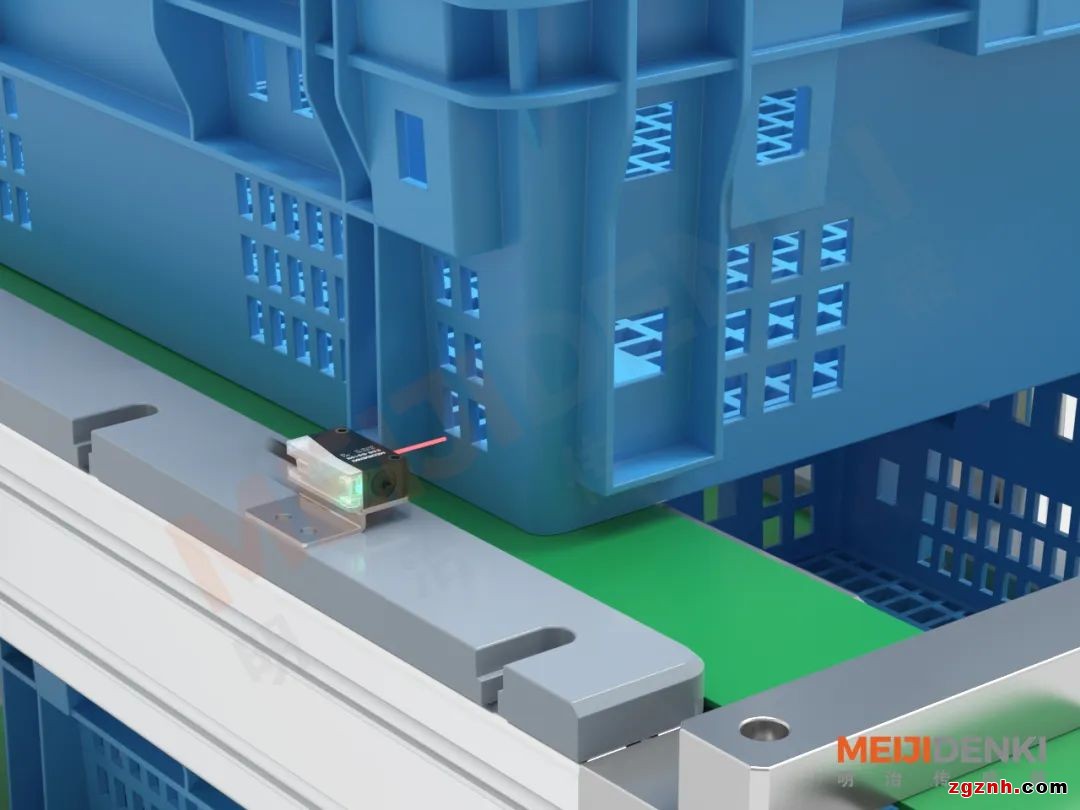

背景抑制型光電 ESB-BS15N
應用場景：
當物料箱經AGV小車運輸?shù)搅魉€上時，需要安裝傳感器檢測物料箱的到位有無，以觸發下一步工位動作
檢測難點：
1、箱體為多種顏色/多種尺寸/箱體上有幾率殘留紙質物料單號，要求傳感器不受被測物影響
2、傳感器支架檢測孔尺寸較小，要求傳感器光斑尺寸小而且不會受到檢測孔帶來的影響
3、設備上方存在高亮LED燈光照射，會對光電傳感器造成外部的光干擾
4、設備部分結構采用亞克力板保護，可能對傳感器異常反射一部分的光量，有信號誤觸發的風險
解決方案：
1、采用背景抑制型光電傳感器ESB-BS15N，不受顏色影響，傳感器內部采用動態濾波算法，在各種環境中都會實現最優檢測效果
2、高精度光學鏡片設計，使傳感器的光斑更加清晰明亮，光斑小
3、產品抗光干擾能力較強，陽光照射可達到10000lux,白熾燈照射可達到3000lux，在設備運行時存在照明燈光干擾的情況下依舊穩定檢測
02 氣缸伸出動作到位檢測

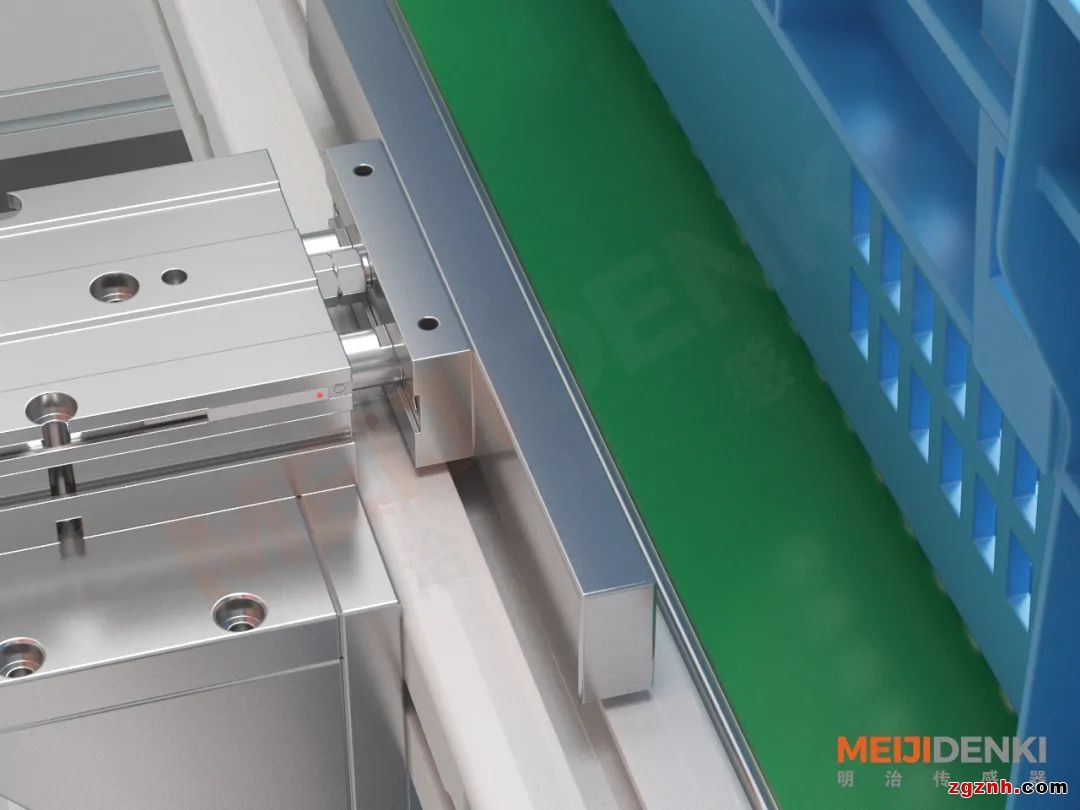

MR-C81 氣缸傳感器
應用場景：
當物料箱進入流線的等待區，氣缸將進行伸出動作以進行阻攔作用，需要使用氣缸傳感器檢測伸出動作是否到位
解決方案：
1、選用明治氣缸傳感器MR-C81系列，定位精度高，性能可靠，具有突波吸收保護功能
2、最大開關切換頻率可達1000Hz，高速場景可以穩定檢測
3、傳感器耐振動或耐熱(耐溫可達70℃)等惡劣環境中抗干擾性強
4、IP67防護等級，防塵防水拒絕各種干擾因素
5、體積小巧，可集成在各種狹小安裝環境中
03 物料箱體二維碼讀取

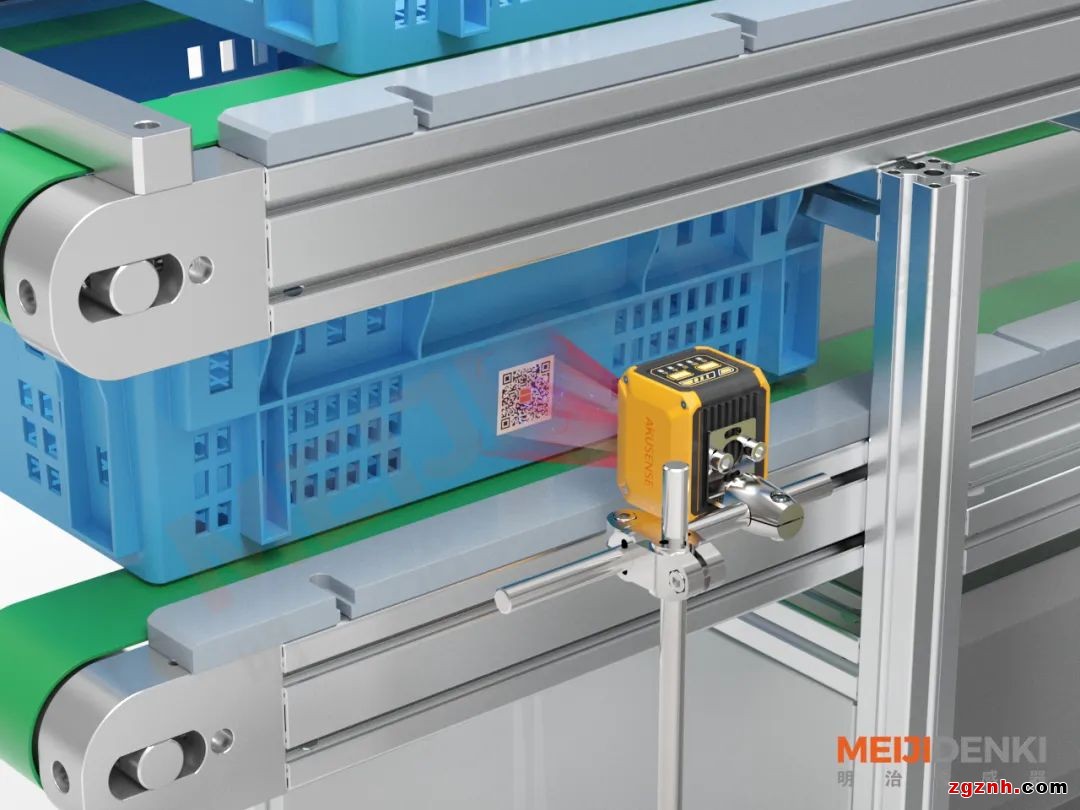

智能讀碼器 RCD-AI100-X08WD
應用場景：
當物料箱裝填完畢后，經傳輸線流至出料口時，需要安裝讀碼器識別箱體上的二維碼信息并發送至AGV搬運車
檢測難點：
1、要求讀碼器快速識別箱體上的二維碼
2、出料口燈光昏暗，需要讀碼器可以在昏暗場景下識別二維碼
3、出料流線寬度較寬/箱體上的二維碼位置會有一定的位置偏差，會影響讀碼器的識別效果及輸出信號的反應時間
解決方案：
1、選用明治RCD-AI100系列智能讀碼器，配置Cortex 4核處理器，單內核高達1.8GHz，讀取最快速度60個/秒，可穩定檢測高速運動物體
2、采用超靈活光源系統，紅/白光可根據場景定制，4組光源均可獨立控制，靈活度高
3、覆蓋主流的讀碼距離，最大讀取距離1000mm，視野范圍最大可達480*300mm，即使二維碼的位置有一定偏差也不會影響識別效果
04 搬運模組吸盤負真空壓力監測

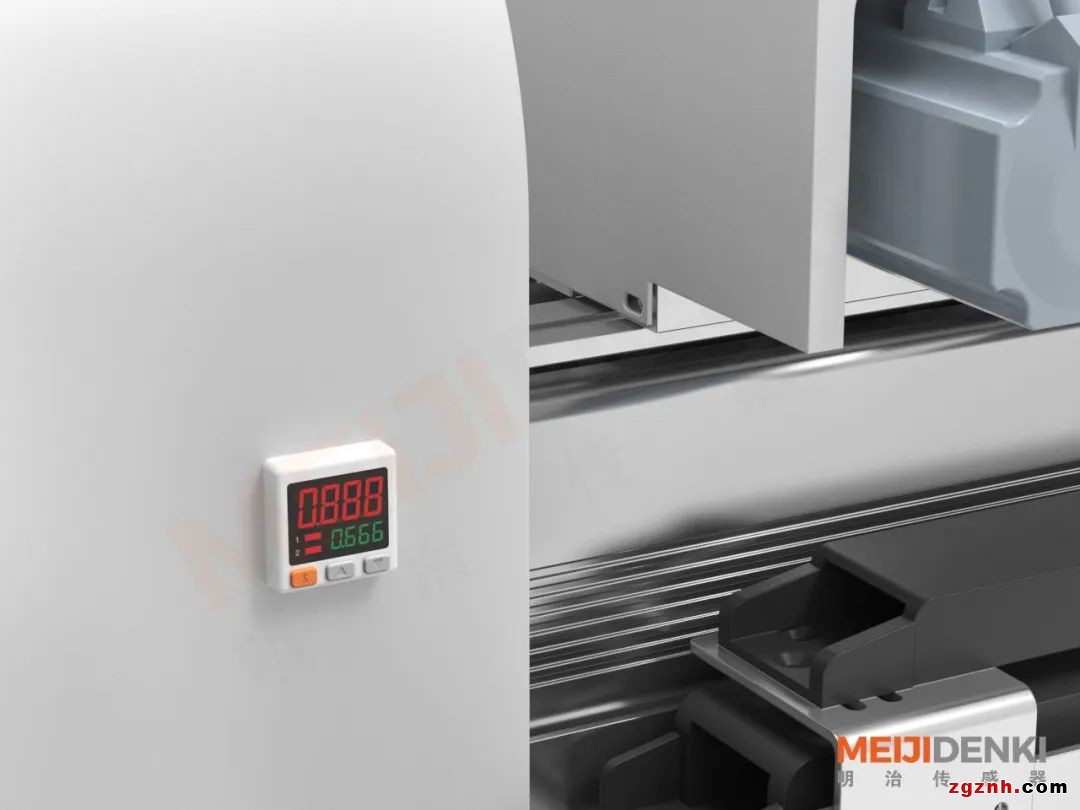

MQ-03D系列 氣壓表
應用場景：
物料箱里的物料每放置一層后，搬運模組上的負壓吸盤會吸住保護膜放置物料上，以防止物料隨意堆疊
解決方案：
1、選用明治MQ-03D系列氣壓表，產品出廠前經過高達2000W次以上的壓力沖擊測試和輸出信號可靠性測試，使用壽命有保障
2.傳感器響應速度達1ms，超市面上同類型的所有壓力表，重復精度與日系知名品牌相同
3.傳感器內部配置模擬量模塊，可輸出模擬量電壓&電流，使用更方便
4.可根據客戶需求定制產品，開放性滿足產品升級
05 伺服模組位置到位檢測

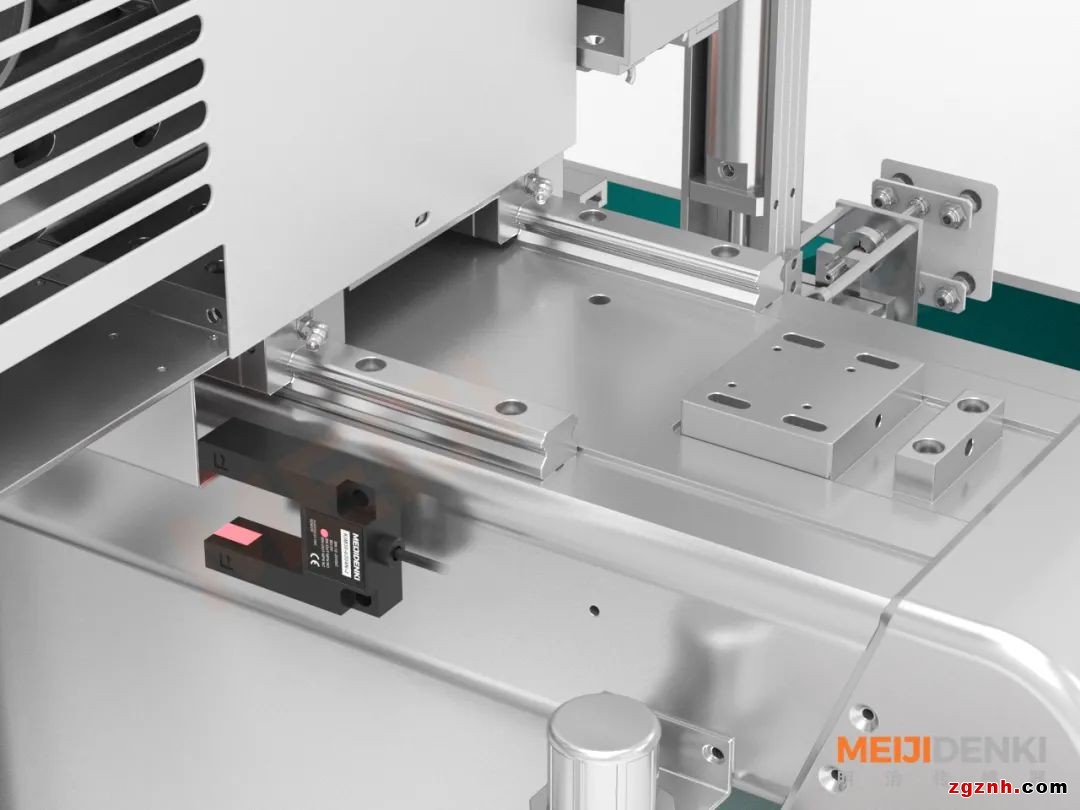

操行傳感器 KIM30-0304N-J
應用場景：
注塑模具成型后，伺服模組會移動到固定位置吸取成品放置物料箱內使用槽形傳感器檢測移動動作是否到位，要求重復精度高，小于0.5mm；響應度度快，需要低于1ms；工位旁邊有步進電機，工作過程中會產生電磁場，對傳感器造成干擾
解決方案：
1、優異的抗干擾性能，對射型檢測原理穩定性好
2、響應速度小于0.6ms,檢測精度高,重復精度0.01mm，輸出模式可選
3、無接觸式檢測，使用壽命長，接線方便
06 保護模組到位保障

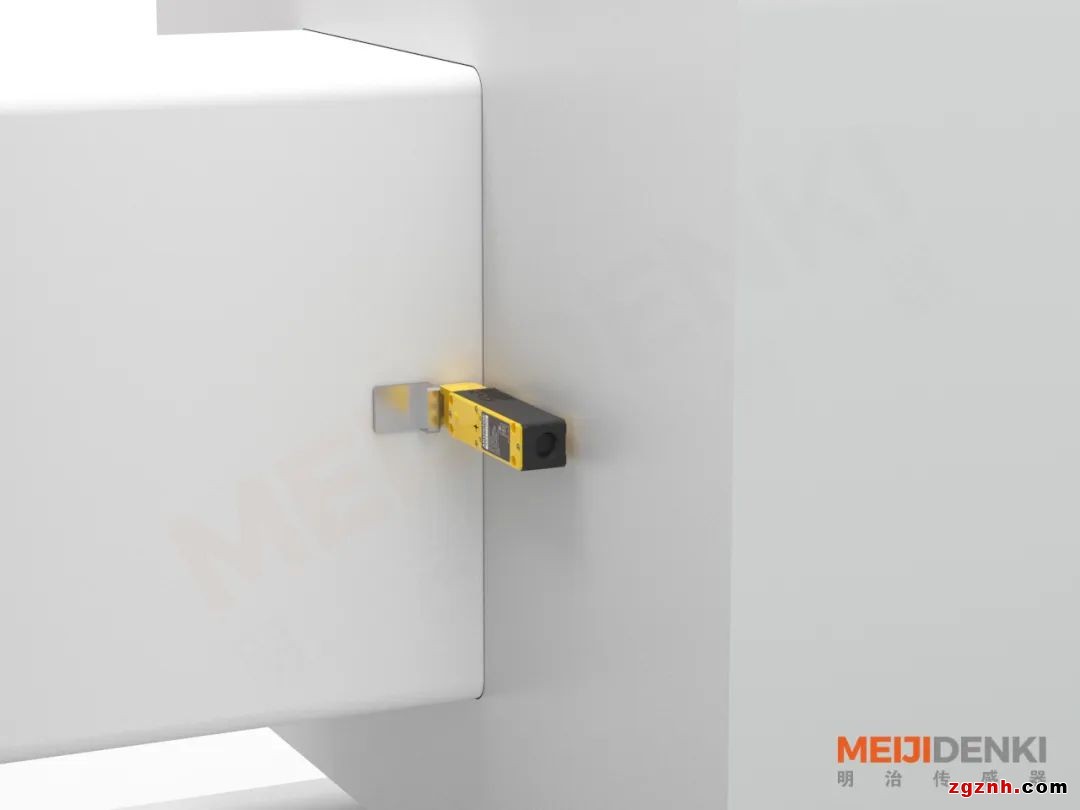

安全門鎖 AR3-4M1UA
應用場景：
當高溫溶解后的PVC液經過管道流至注塑模具后，管道上方會配置保護模組防止高溫液體飛濺。要求安裝保護裝置，鎖定時抗拉?強度高，屏蔽防護功能；要求傳感器防塵防水，抗震性強
解決方案：
1、選用明治AR3系列安全門鎖，可在-10℃-55℃環境下穩定運行；防護等級為IP67高防護等級，滿足多種場景及多種工作環境
2、傳感器使用壽命高達插拔100W次，內部硬件采用精密設計，鎖定時強行拉拔力強度1300N
