明治傳感在電池蓋板——整形設備中的解決方案

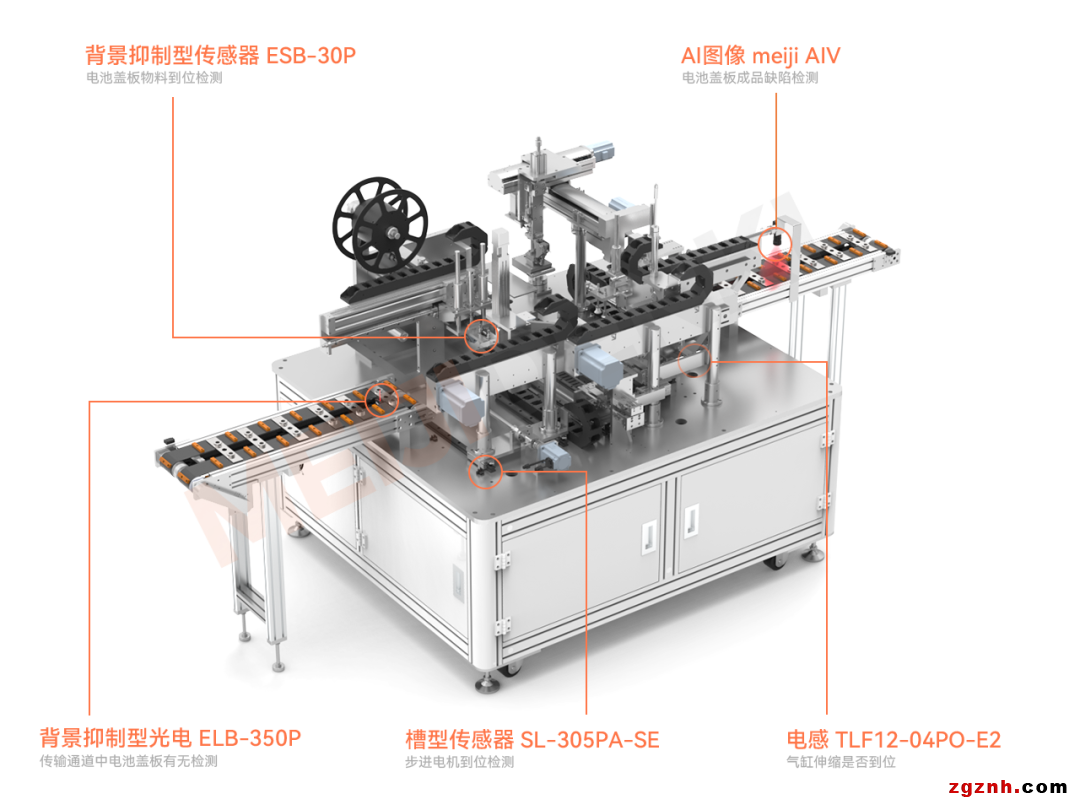

明治傳感在電池蓋板全自動組裝檢測生產線上有成熟的解決方案。本期小明就來給大家分享一下明治傳感在電池蓋板——整形設備中的解決方案。
本方案旨在助力自動化設備實現蓋板整形的自動化、數據化、系統化，可極大提高電池蓋板的整形質量、整形效率、保證產品的合格率。

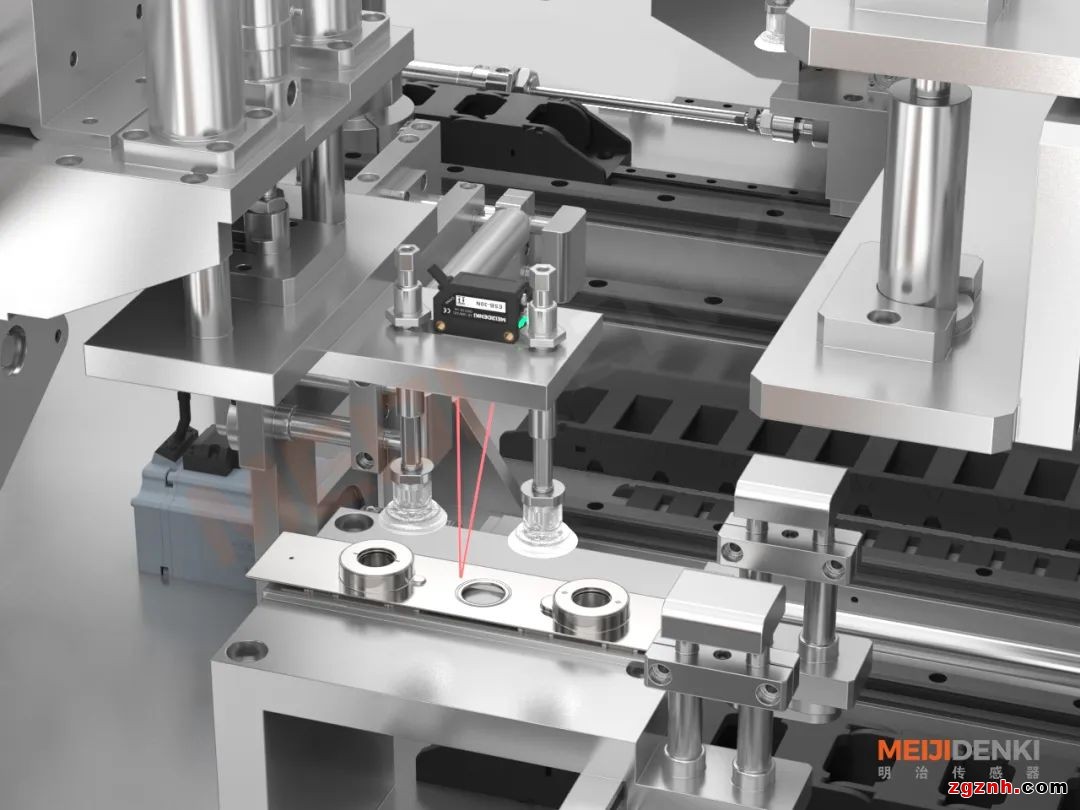

01 電池蓋板物料到位檢測
背景抑制型光電    ESB-30P

應用場景：
電池蓋板到位置傳感器不給出信號，當氣缸向下10mm吸取電池蓋板后傳感器給出信號，轉移到下一工位動作。

解決方案：
1、蓋板檢測區域為金屬，高反光且表面凹凸不平
2、電池蓋板到位置傳感器不給出信號，當氣缸向下10mm吸取電池蓋板后傳感器給出信號，對檢測距離的精準度提出要求，需盡量降低檢測距離才可穩定檢出
3、產線速度物料傳輸速度快，大約1秒5pcs，響應速度要求100ms之內

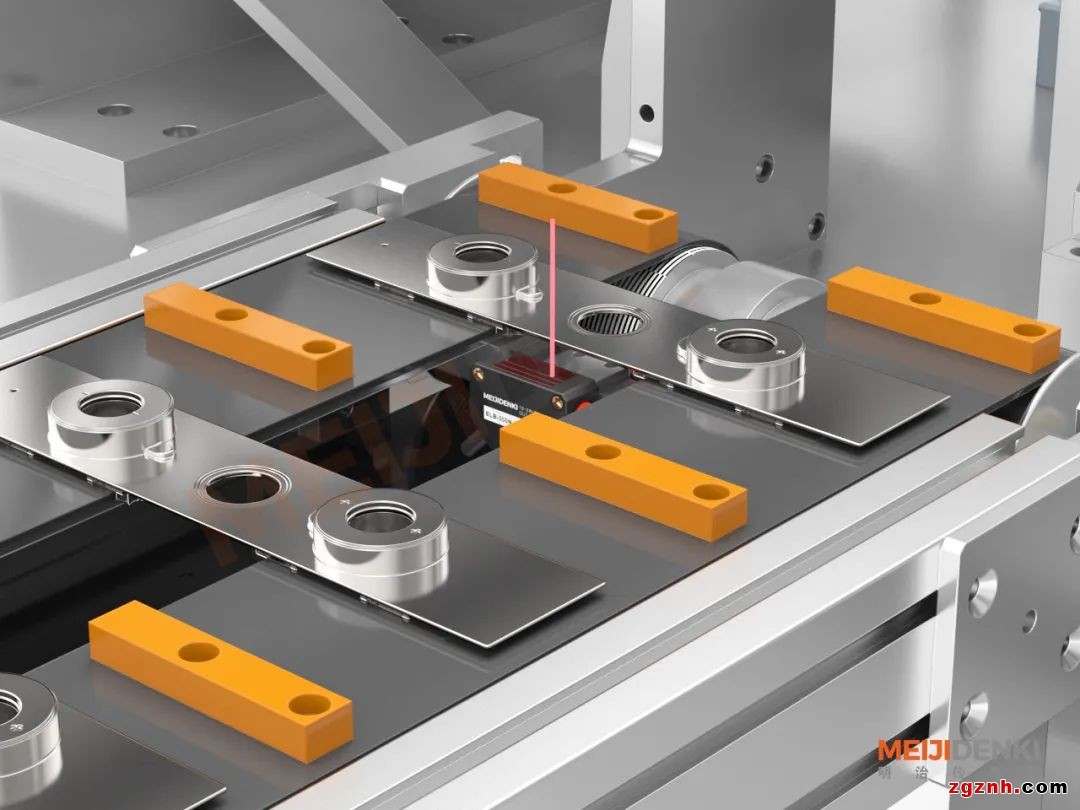

02 傳輸通道中電池蓋板有無檢測
ELB-350P   激光傳感器

應用場景：
需要檢測軌道是否有電池蓋板，以確保在電池蓋板到位時觸發機構進行下一步動作。

解決方案：
1、電池蓋板為強反光鋁質表面，因此需要選擇不受背景顏色影響的傳感器，且光斑要盡可能小以避免誤判
2、選用明治激光傳感器ELB-350P，激光光源，超小光斑，光斑最大直徑僅有1.5mm，是長距離檢測微小物體的理想選擇
3. 內置多圈電位器，可實現靈敏度的精細調整

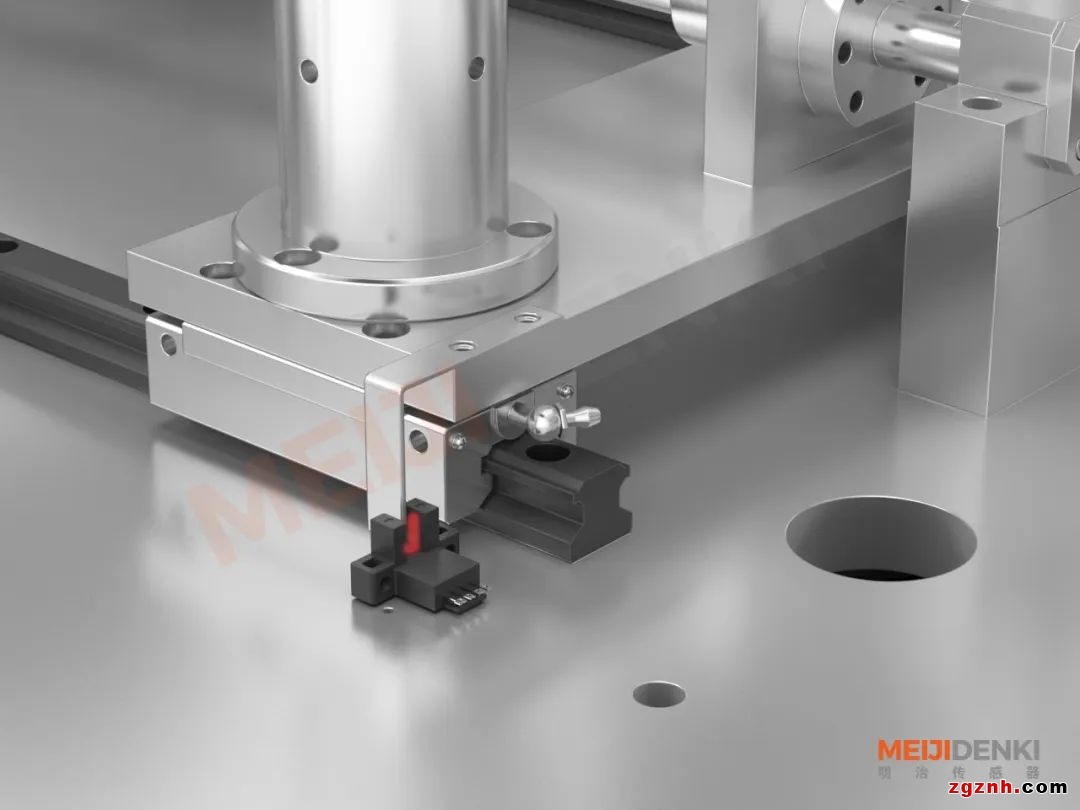

03 步進電機到位檢測
槽型傳感器 SL-305PA-SE

應用場景：
需要選用傳感器在此感應電機到位后，發送信號觸發電機停止，等待下一次運動。

解決方案：
1、選用機械限位的產品明治槽型光電 SL-305PA-SE，響應頻率高
2、形狀多種，安裝方式多樣
3、對射檢測原理，性能穩定

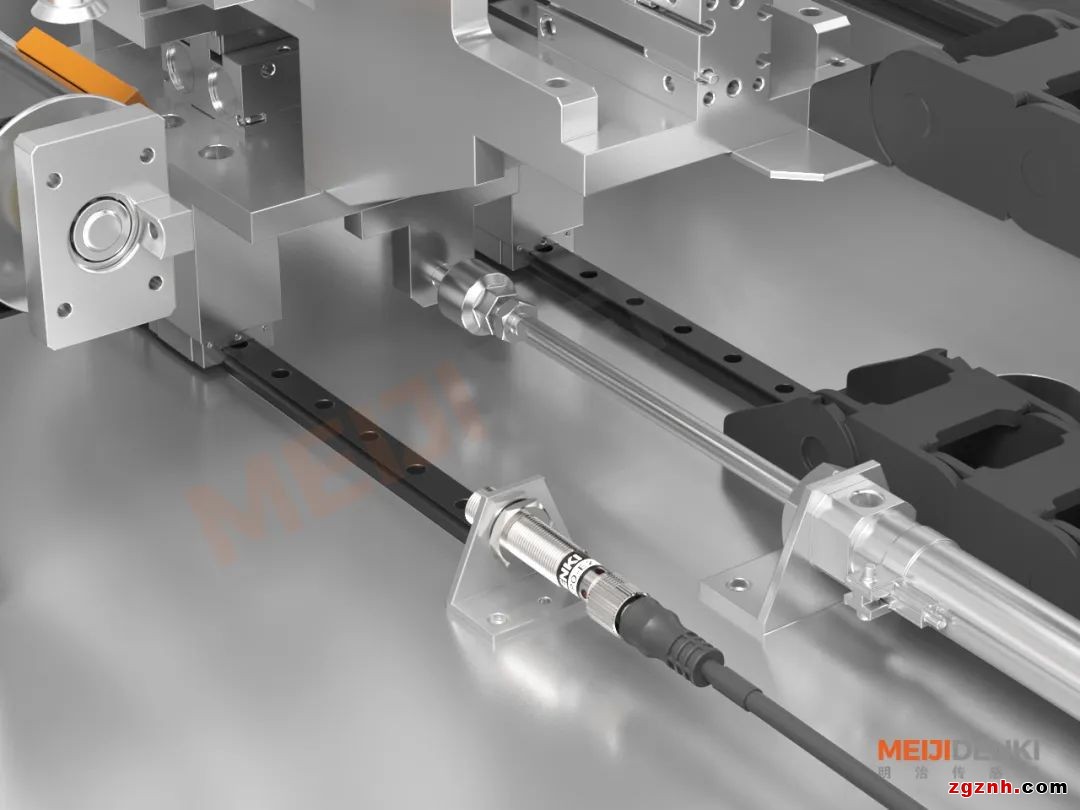

04 氣缸伸縮是否到位
接近傳感器  TLF12-04PO-E2

應用場景：
需要選用傳感器檢測翻轉氣缸伸出動作是否到位，當傳感器感應到移動載坐時發送信號，上方氣缸下壓給電池蓋板整形

解決方案：
1、氣缸來回運動速度較快，且帶有震動效果，因此需要選用定位精度高的電感式接近TLF12-04PO-E2，具有突波吸收保護功能，性能穩定可靠
2、最大開關切換頻率可達1000Hz，在高速場景下依然可穩定檢測
3、金屬材質，外觀不易磨損，使用壽命長

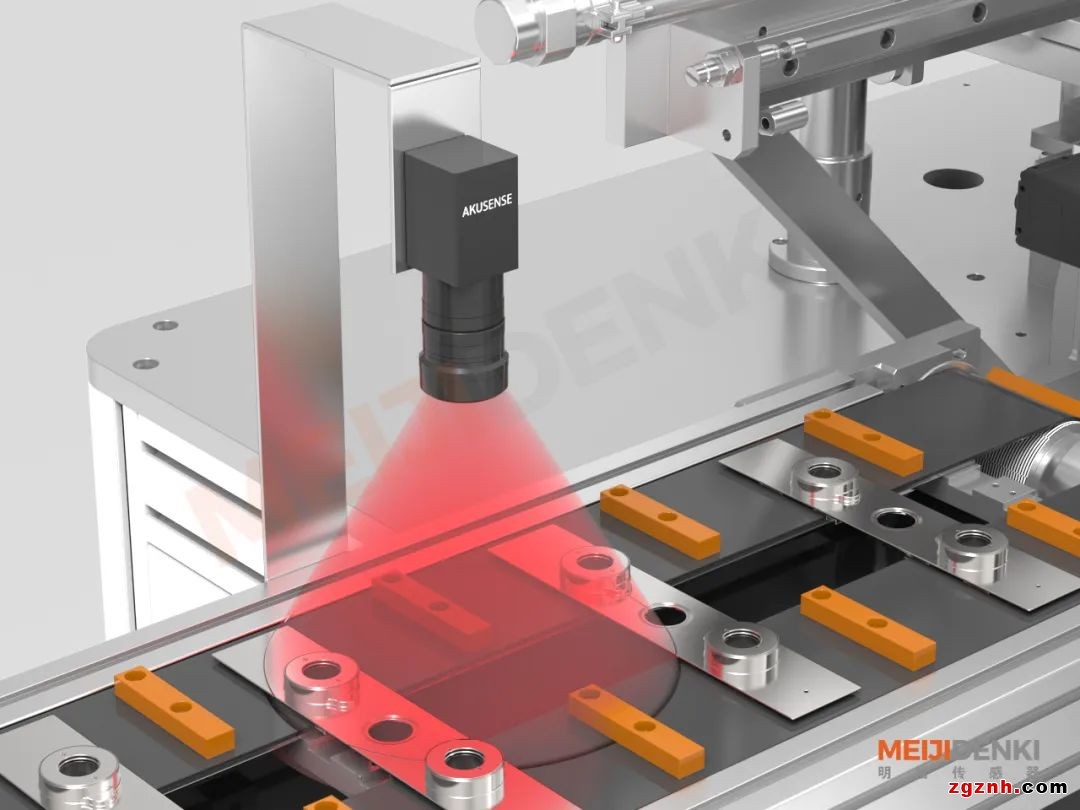

05 氣缸伸縮是否到位
定制視覺檢測方案

應用場景：
蓋板的加工需要特別注意保證加工精度和表面質量，避免產生變形、裂紋等問題。當物料在軌道中步進時，需要視覺系統對物料逐一進行檢測是否有缺陷（包括檢測電池蓋板正反、顏色差異、變形、裂紋缺陷等）

解決方案：
明治針對項目需求量身制定視覺定制相機方案實現全檢。對于產品的正反，外觀缺陷，顏色差異都可以穩定檢出，準確率達到99.8%。
