石化行業諸如精餾塔、再生器、溶劑提取、加氫精制、催化裂化等裝置，其液位測量存在諸如介質介電常數低、結露、粘附、液面沸騰、腐蝕滲透等極端復雜工況。此外，由于很多介質是易燃易爆或是有毒有害物質，又多在高溫高壓環境下，因此對液位測量的可靠性和安全性要求非常高。
目前，在石化裝置上還大量使用傳統的浮筒液位儀表，但浮筒液位儀表測量會受到介質密度影響，精度較低。此外，由于浮筒液位儀表有機械活動的部件，因此存在機械故障的風險，難以完全滿足石化裝置這一領域的液位測量要求。
面對這樣的狀況，VEGA導波雷達液位儀表VEGAFLEX 80系列成為了更好的選擇。憑借其先進的測量原理和出色的測量性能，不僅有效克服了測量難點，取得了精準、可靠的測量結果；同時，也避免了使用浮筒液位儀表會出現的機械故障。
下面以白油加工裝置中汽提塔為例詳細介紹VEGA導波雷達液位儀表VEGAFLEX 86的成功應用
工藝和工況介紹
汽提塔是白油加工裝置中的重要設備。白油原料先在常壓分餾塔中通過精餾分離，得到白油餾分，之后白油餾分進入汽提塔進一步分離提純，也就是在高溫下將烴類輕組分蒸發掉，得到高純度的白油。

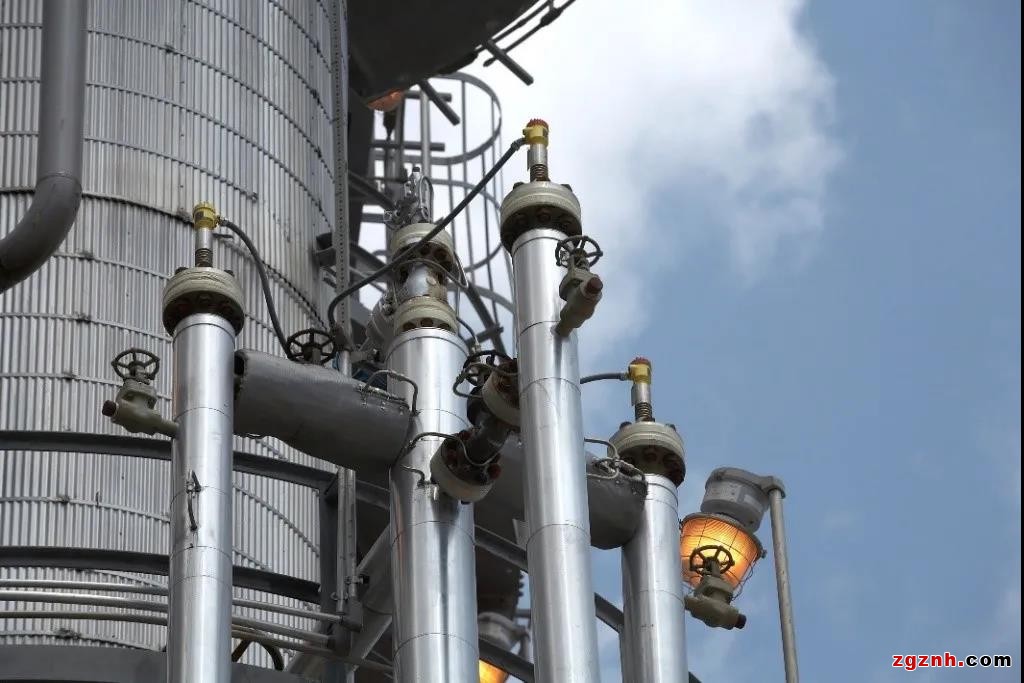

白油加工裝置——汽提塔
汽提塔的介質為白油和其它少量烴類的混合物，溫度為300℃，壓力為50kPa。儀表安裝在旁通管上測量，量程為2.8m。
原測量方案
如下圖所示，客戶原使用高溫浮筒液位儀表測量汽提塔液位，但浮筒液位儀表測量會受到介質密度變化的影響。

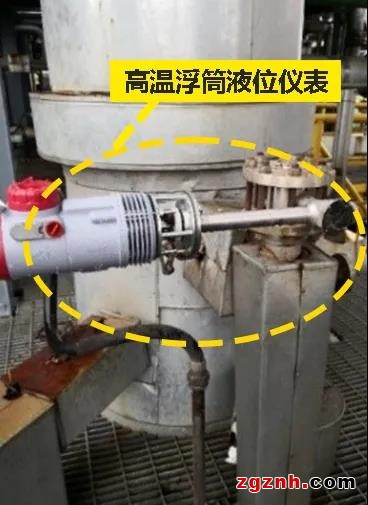

原使用的高溫浮筒液位儀表
由于汽提塔中液體氣化嚴重，使得介質密度大幅變化，不但導致測量出現較大偏差，而且給測量帶來很大的不穩定性，測量值經常跑滿或跳零，給液位控制帶來很大的安全隱患。
VEGA解決方案
針對現場存在的問題，VEGA提出了采用導波雷達VEGAFLXE 86替代浮筒液位儀表，并利用原浮筒液位儀表的筒體，不改變其他任何安裝結構的測量方案，得到了客戶的認可。

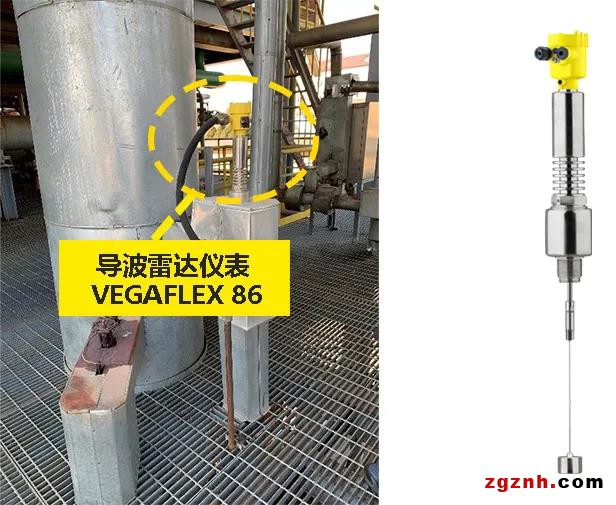

VEGAFLEX 86在汽提塔旁通管安裝圖
▲點擊圖片了解更多產品信息
選型和安裝要點
§ 汽提塔中的介質溫度高達300℃，而VEGAFLEX 86最高可耐450℃，因此能夠從容應對這樣的高溫環境
§ 如上圖所示，由于安裝空間受限，VEGAFLEX 86采用柔性的2mm纜式天線，使得安裝不再受空間限制
§ 纜繩末端加裝了定心重錘有效避免纜繩在旁通管中碰壁

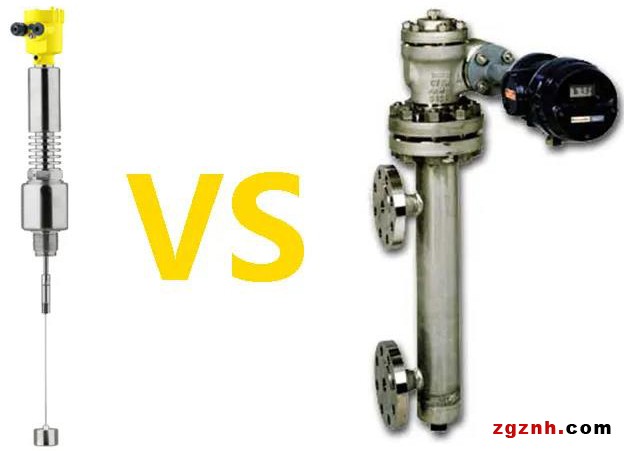

VEGAFLEX 86相對于浮筒液位儀表的優勢
1測量不受密度變化的影響
導波雷達VEGAFLEX 86是一種基于雷達波的測量原理，因此其測量不受白油密度變化的影響，具有更高的精度和測量可靠性。
2使用壽命長
導波雷達VEGAFLEX 86的天線就是一根纜，沒有任何的機械活動部件，因而不會出現因長時間運行活動部件老化以至損耗導致機械故障的風險，運行更加可靠，使用壽命更長。
3簡單易用的設計
盡管VEGAFLEX 86功能強大，但體積卻很小巧，結構也非常簡單，大大簡化了客戶的操作流程。
然而VEGAFLEX 86憑借更高的靈敏度，更強的抗結露和粘附能力，以及強大的信號處理能力，有效地克服了上述不利工況，實現了精準、可靠的測量。
實現精準、可靠的測量
VEGAFLEX 86安裝運行后，從下方歷史趨勢圖可以看出，其測量非常穩定、可靠，因此得到了客戶的一致好評。

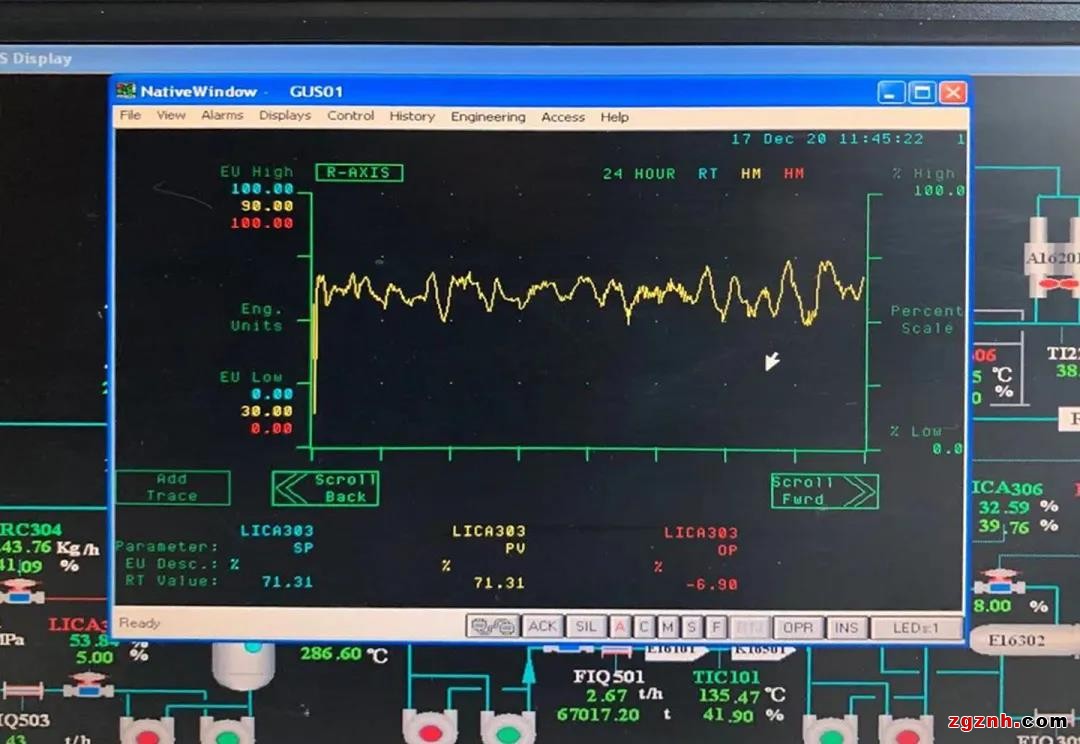

歷史趨勢圖
