改造潔凈系統為新冠病毒核酸檢測提供保障

抗擊疫情，讓每個人感受到了中國力量！

2020年下半年以來，中國經濟穩健增長，各項經濟指標持續好轉，取得疫情防護成功后的中國經濟顯示出強大動能。再對比國外疫情蔓延、毫無終止的現狀，國內抗疫取得的成就讓中國人多了幾分自豪感！

疫情的防護離不開科學的防控措施，更離不開醫療自動化科技的全力保障。

各省區為適應新冠疫情的防治工作和突發疫情的需求，加強了疾病預防控制中心的建設，包括新建新冠病毒核酸檢測實驗室，擴大負壓隔離病房數量等。這其中，如何設計好滿足新冠疫情防護要求的負壓隔離潔凈通風系統，成為了關鍵所在。

藍普鋒公司依據《疾病預防控制中心建設標準》，采用自主研發的可編程控制器（PLC）為控制核心，通過對新風凈化機組和排風凈化消毒機組進行集中式管控，為負壓隔離病房提供先進的潔凈通風系統。

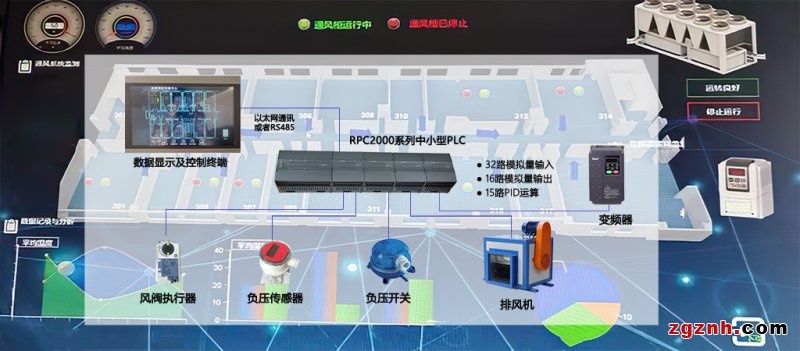

潔凈通風系統結構圖

值得稱道的是，該方案僅用一套RPC2000系列PLC就可實現全部功能。CPU模塊自帶開關量輸入和輸出，通過擴展模塊實現32路模擬量輸入和16路模擬量輸出，同時控制15間負壓隔離實驗室。憑借強大的運算和控制能力，RPC2000高效、精準地實現了以往2至3套小型PLC才能實現的各項功能。

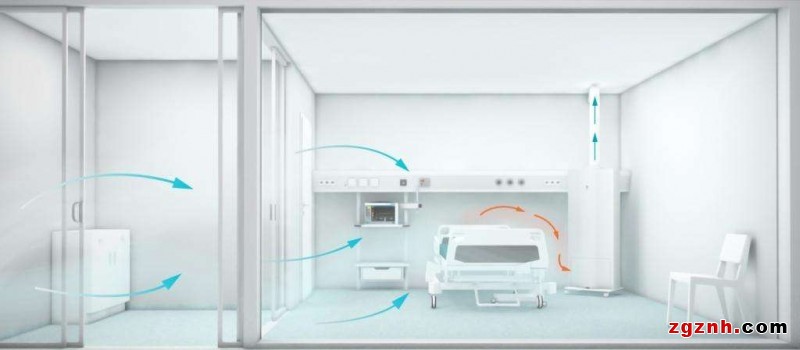

負壓隔離室采用先進的通風系統，形成隔離區域不同位置的氣壓梯度，確保隔離區域的氣壓低于自然界氣壓，讓自然界空氣可以流入到隔離區域。通過負壓隔離可以對傳染性疾病起到污染隔絕的作用，防止受到疾病污染的空氣對病房以外的環境和患者以外的人的感染。

天津市某疾病預防控制中心是批認定的核酸檢測機構。按新冠病毒核酸檢測實驗室的要求，該中心以符合生物安全二級實驗室建設標準進行規劃。潔凈通風系統通過監測、控制、數據分析、報警等手段，確保空氣潔凈度、負壓值和負壓梯度等各項指標滿足新冠病毒核酸檢測實驗室的各項要求。

• 空氣潔凈等級

潔凈通風系統要達到潔凈室空氣潔凈度的標準規范。近期新建的新冠病毒核酸檢測實驗室，對空氣潔凈等級從過往的初效標準，提升到中效過濾標準。

在潔凈通風系統中，PLC通過對排風機頻率控制，維持室內換氣、空氣稀釋并排除室內有害氣體，保證醫患人員的安全和舒適性。

• 負壓控制與實現

負壓隔離區域包括產物分析、擴增室、核酸提取、試劑配制、P2實驗室、細胞培養、P2+實驗室等7個實驗區域，共15間負壓隔離房，潔凈有效區域近400平米。

在負壓隔離區，空氣必須保證是單方向流動，讓外界新鮮空氣流向隔離區。單方向流動將避免給隔離區空氣造成二次污染，這一切都需要負壓控制來實現。

分布在各房間的差壓傳感器連接PLC，監測每個房間室內外壓差值，并與系統設計值進行比較，通過PLC的PID運算，調節房間排風管路上的電動風閥執行器，保持室內負壓值在要求范圍內。

• 負壓梯度設定與實現

根據負壓值控制外界新鮮空氣的流入，負壓梯度保證空氣從低污染區向高污染區流動。7個不同類型的實驗室，受污染的程度不同，負壓依次設定為：-30Pa(產物分析)、-20Pa(擴增室)、-20Pa(細胞培養)、-20Pa(P2+實驗室)、-10Pa(P2實驗室)、-10Pa(試劑配制)、-10Pa(核酸提取)。負壓梯度的建立，可以降低空氣污染程度，抑制病毒的傳播，實現環境安全。

根據設定的負壓目標值，通過PID控制，每個房間均可達到負壓梯度控制目標。

PLC通過控制和運算，實現對排風機和送風機的調控。排風機與空調機組送風機連鎖動作，送風機和排風機的啟、停動作同步。排風機根據設于總風管上的壓差傳感器，根據設定值與實測值的比較，通過PID運算，控制排風機運行頻率。

• 監測與報警

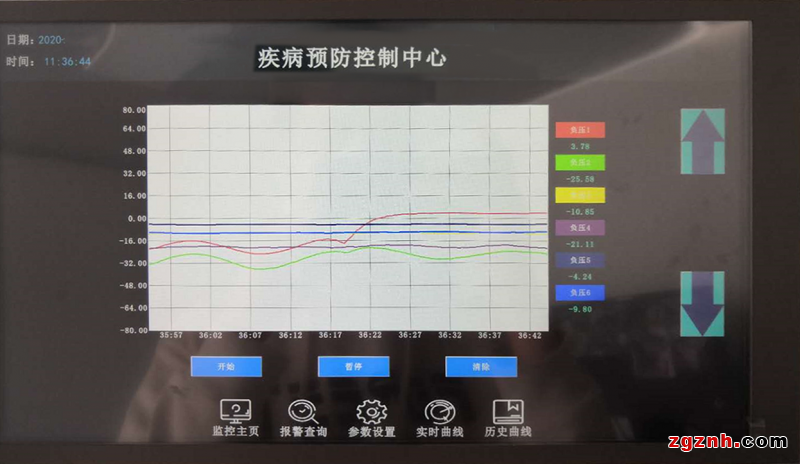

PLC將各項數據上傳到觸摸屏(HMI)，用于顯示負壓實驗室設備運行狀態，各個實驗室內當前負壓、故障信息、實時曲線、歷史曲線等。對各個房間設置目標負壓，設置負壓上下限報警值，并且將各個房間的情況進行展示。

數據顯示及控制終端

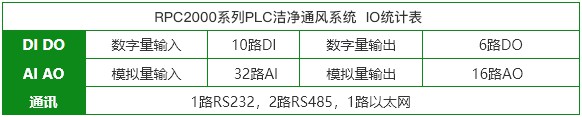

潔凈通風系統控制方案中，采用藍普鋒公司RPC2000系列PLC作為硬件平臺。通過一套PLC，實現15間負壓隔離實驗室潔凈排風系統的控制功能。CPU模塊自帶數字量輸入和數字輸出，通過擴展模塊連接模擬量輸入和模擬量輸出，控制系統具體配置如下：

• CPU模塊RPC2107N

1)使用數字量DI/DO對排風機組和送風機組進行啟動、停止，對濾網反饋實現警戒報警，并進行人工干預；

2)自帶2路RS485接口，1路實現與變頻器通訊，1路預留數據傳輸；

3)自帶1路以太網接口，該接口實現與HMI通訊，如HMI改用預留RS485通訊，可用于潔凈排風系統與管理中心平臺對接。

• 模擬量輸入模塊RPC2313

• 模擬量輸出模塊RPC2321

1) 單模塊為4路模擬量輸出通道，共計16路；

2) 15路用于風閥開度控制；

3) 1路用于排風機頻率控制。

潔凈通風系統比傳統空調系統要求更高，采用先進的自動化技術可確保生命安全。潔凈通風系統必須24小時不間斷運行，一臺CPU主機進行15路PID運算，在確保穩定可靠的基礎上，對產品性能提出了更高要求。該系統已在天津市某疾病預防控制中心平穩運行了較長時間，藍普鋒公司高性能PLC得到了客戶的稱贊！
