今天，正運動小助手為大家分享一下應用C#開發一個多段連續插補的運動控制應用。
我們主要從新建項目，添加函數庫講起，再了解PC函數使用，最后通過項目實戰——連續插補運動例程講解，來讓大家熟悉它的項目開發。

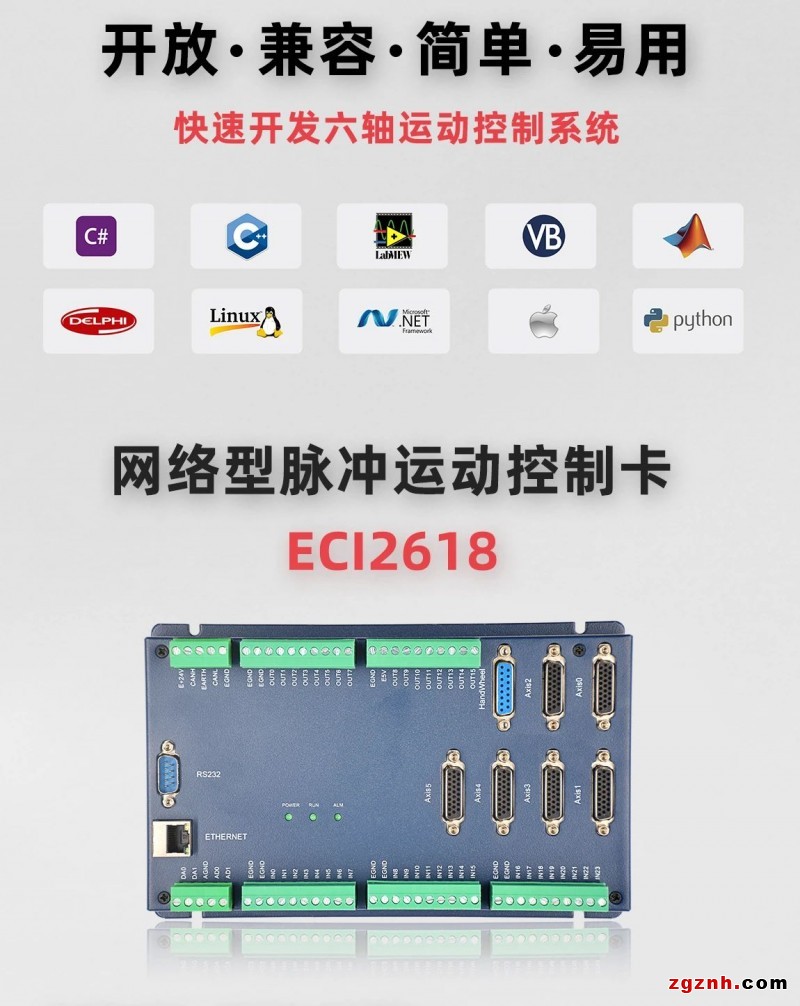

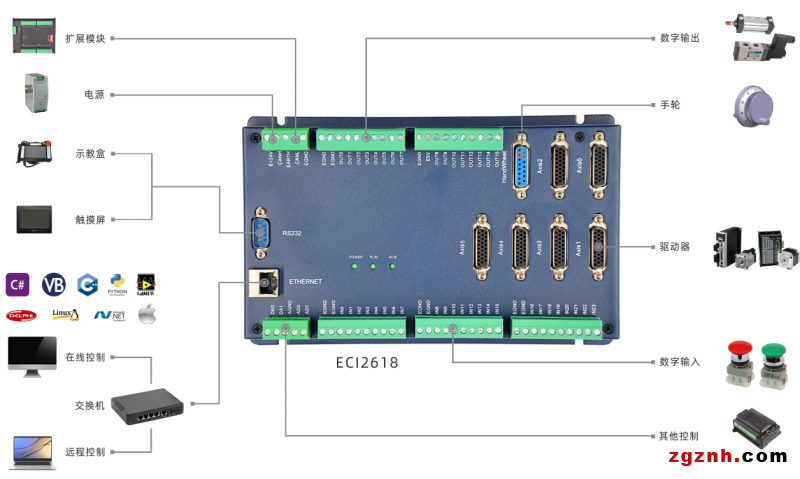

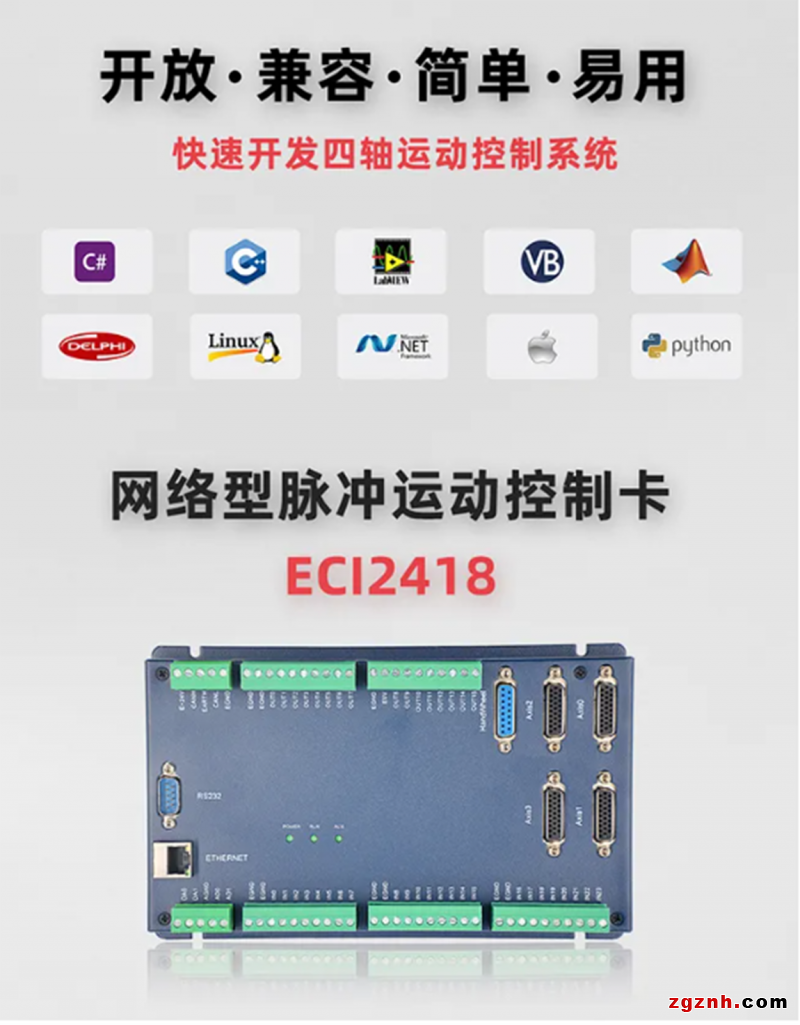

在正式學習之前，我們先了解一下正運動技術的運動控制卡ECI2418和ECI2618。這兩款產品分別是4軸，6軸運動控制卡。
ECI2418支持4軸脈沖輸入與編碼器反饋，板載24點輸入，16點輸出，2AD，2DA，支持手輪接口，其中特定輸出口支持高速PWM控制。
ECI2618支持6軸脈沖輸入與編碼器反饋，板載24點輸入，16點輸出，2AD，2DA，支持手輪接口，其中特定輸出口支持高速PWM控制。
ECI2418，ECI2618均使用同一套API函數，均支持C、C++、C#、LabVIEW、Python、Delphi等開發語言，支持VC6.0、VB6.0、Qt、.Net等平臺，支持Windows、Linux、WinCE、iMac等操作系統。
以下是C#開發流程
新建MFC項目，添加函數庫。

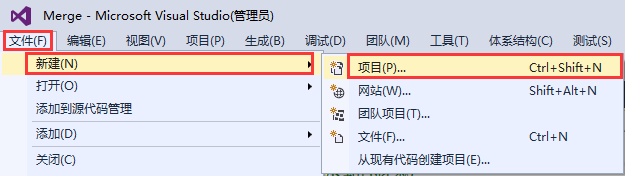

1.在VS2015菜單“文件”→“新建”→ “項目” ，啟動創建項目向導。

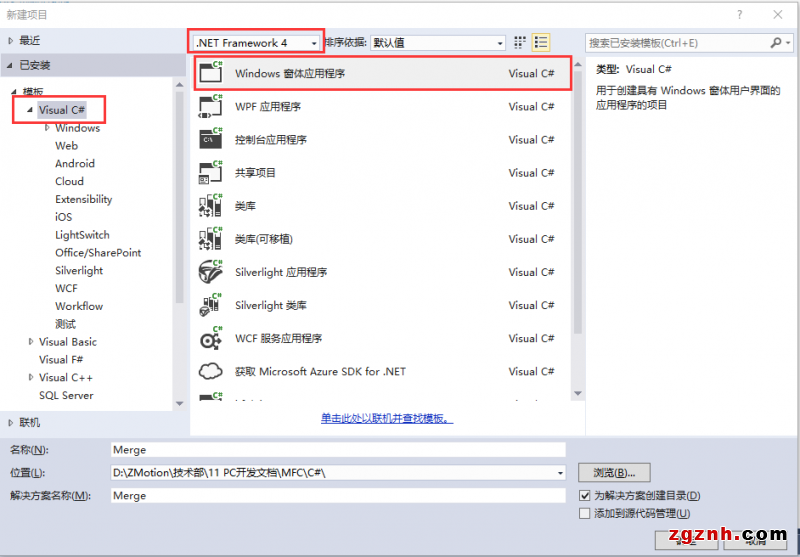

2.選擇開發語言為“Visual C#”和.NET framework 4以及Windows 窗體應用程序。
3.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（64位庫為例）：

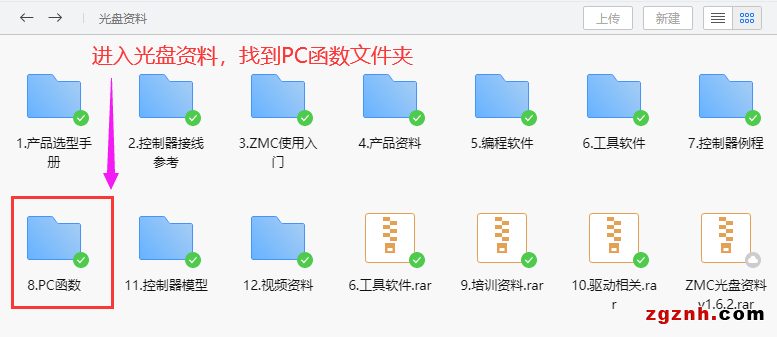

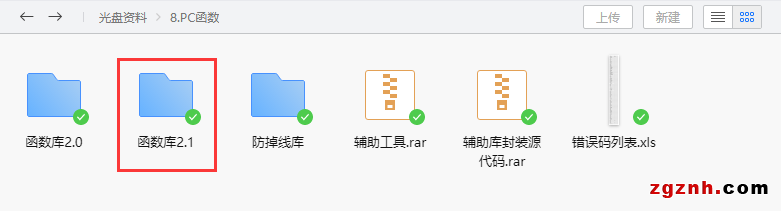

1）進入光盤資料找到PC函數文件夾。
2）選擇函數庫2.1。

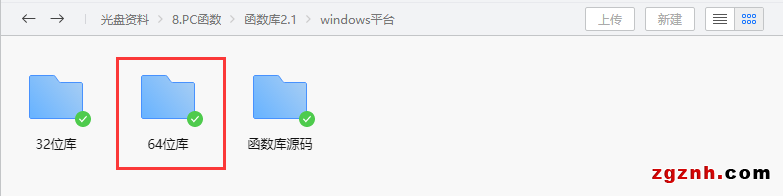

3）Windows平臺。

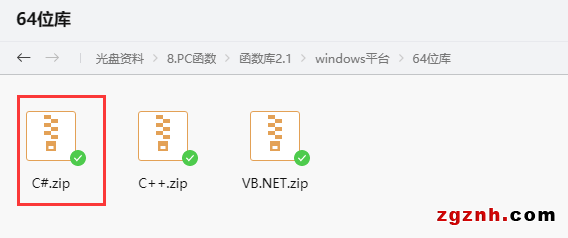

4）根據需要選擇對應的函數庫這里選擇64位庫。
5）解壓C++的壓縮包,里面有C#對應的函數庫。

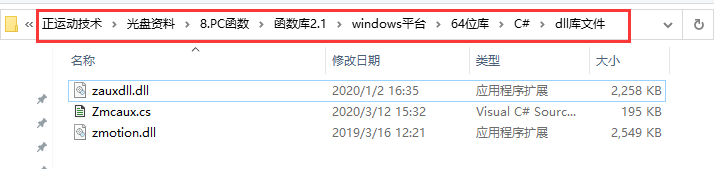

6）函數庫具體路徑如下圖所示。

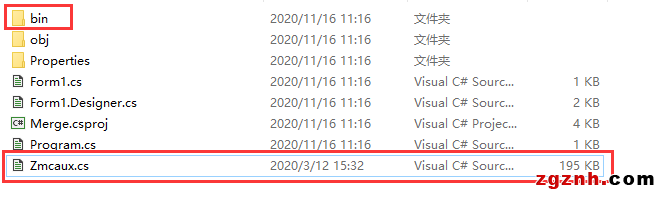

4.將廠商提供的C#的庫文件以及相關文件復制到新建的項目里面。
1）將zmcaux.cs文件復制到新建的項目里面中。

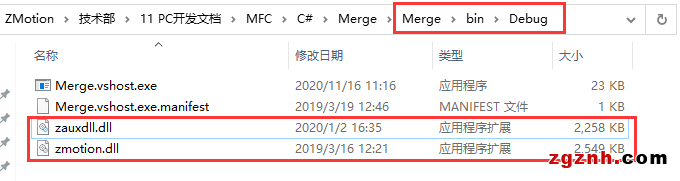

2）將zaux.dll和zmotion.dll文件放入bin\debug文件夾中。

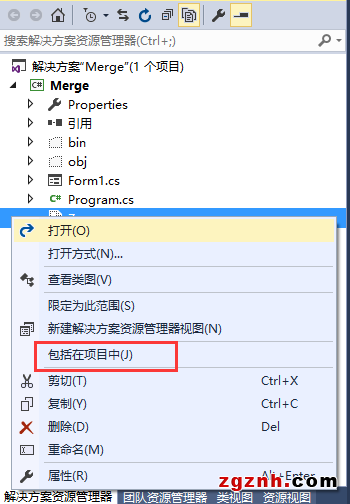

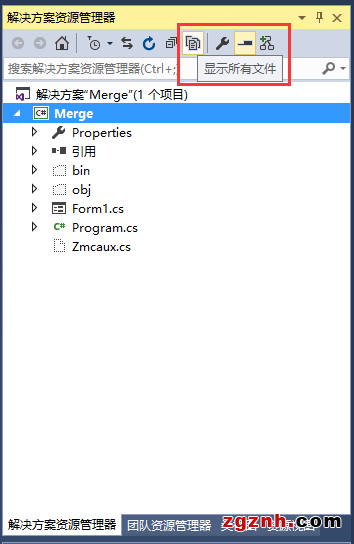

5.用vs打開新建的項目文件，在右邊的解決方案資源管理器中點擊顯示所有，然后鼠標右鍵點擊zmcaux.cs文件，點擊包括在項目中。

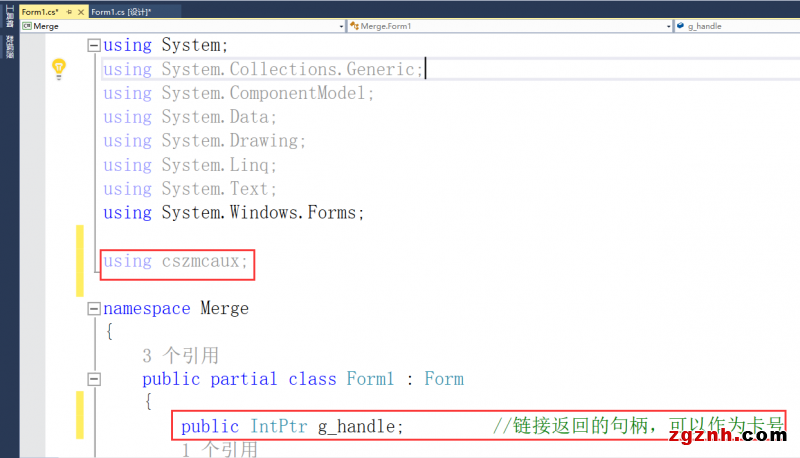

6.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入 using cszmcaux,并聲明控制器句柄g_handle。
至此項目新建完成。
查看PC函數手冊，了解其用法。

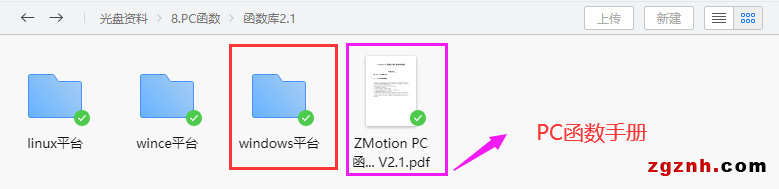

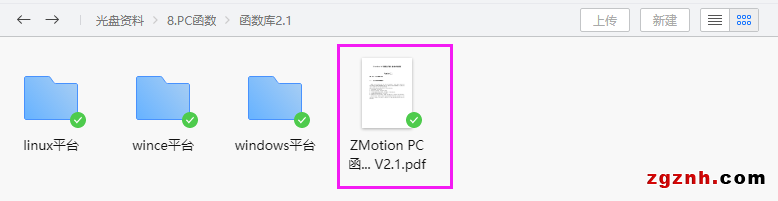

1.PC函數手冊也在光盤資料里面，具體路徑如下。
2.PC編程，一般先根據控制器連接方式選擇對應的連接函數連接控制器，返回控制器句柄。接著用返回的控制器句柄，實現對控制器的控制。

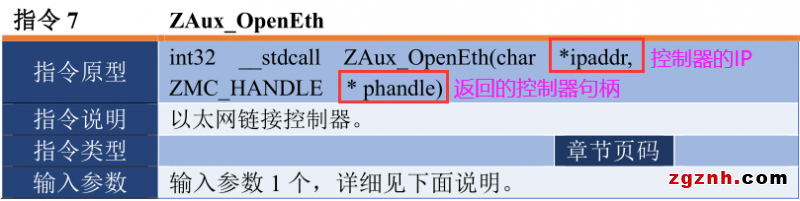

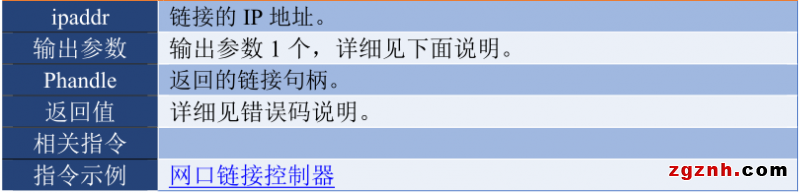

3.比如通過網口連接控制器，先使用ZAux_OpenEth（）鏈接控制器，獲取控制器句柄handle。

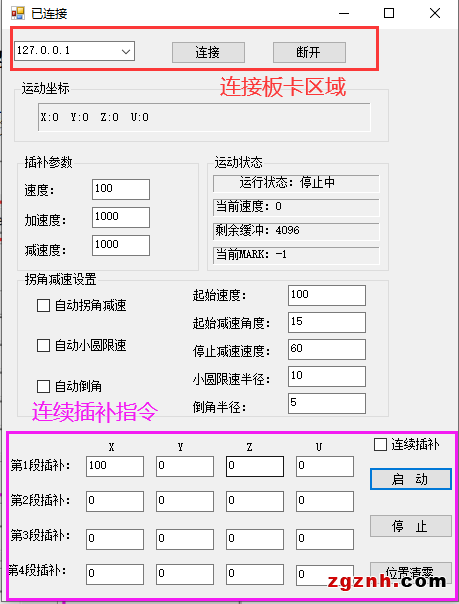

項目應用截圖

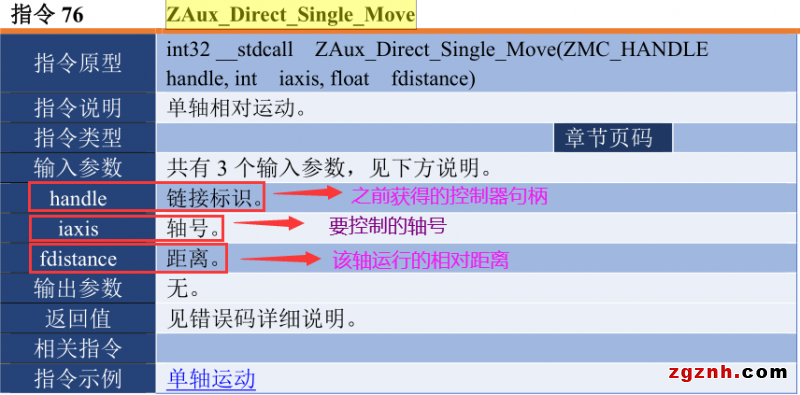

4.通過獲取到的控制器句柄handle，對控制器進行單軸運動控制。

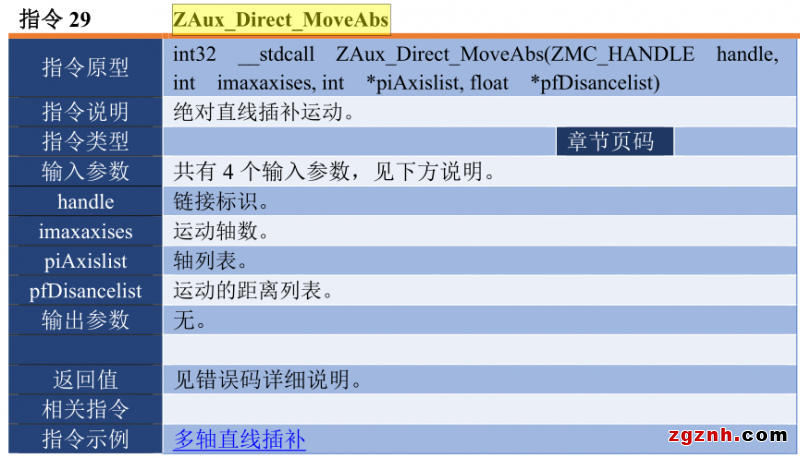

5.通過獲取到的控制器句柄handle，進行多軸絕對插補運動。
int[] axislist = { 0, 1, 2, 3 }; //軸列表
float[] destdis = { 100, 100, 200, 100 }; //運動距離列表
zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

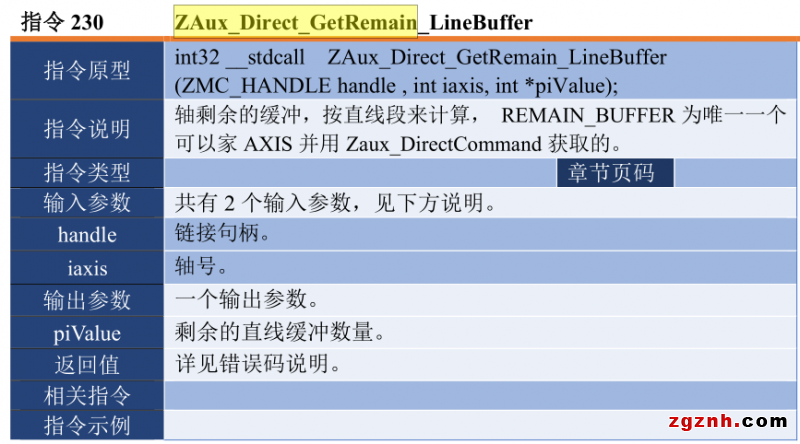

6.通過獲取到的控制器句柄handle，獲取控制器緩沖區剩余的緩沖數量。
//獲取存放直線的剩余緩沖
zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0,ref remin_buff);

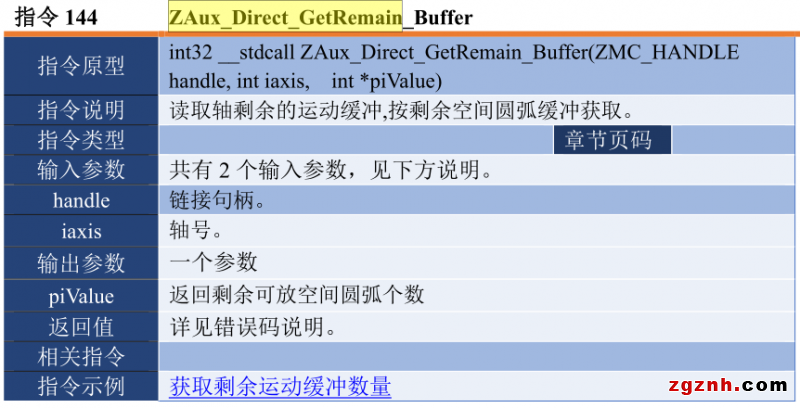

//獲取存放空間圓弧的剩余緩沖，空間圓弧也是占緩沖最大的運動
zmcaux.ZAux_Direct_GetRemain_Buffer(g_handle,0, ref remin_buff);
項目實戰之連續插補運動例程講解。
1.例程以建立板卡的連接，執行4段連續軌跡的加工為目標。

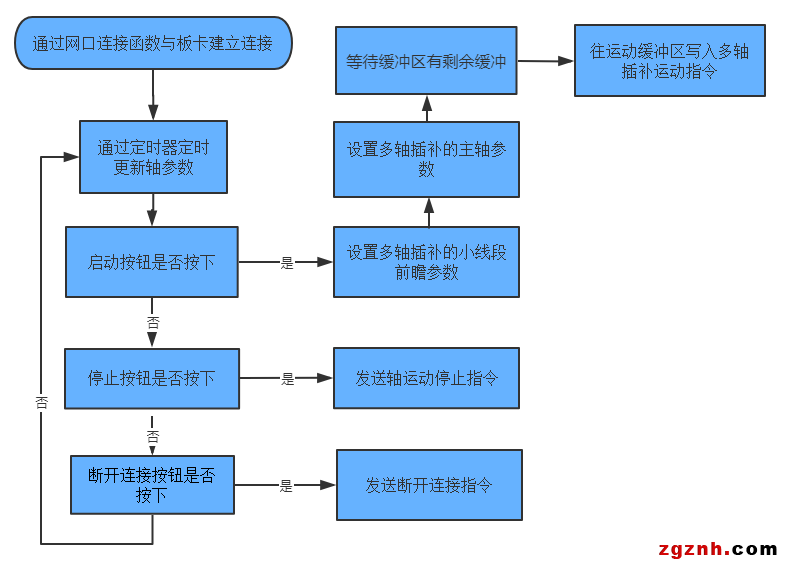

2.例程簡易流程圖。
3.通過網口方式連接控制器，獲取控制器連接句柄。
//連接控制器
private void button_link_Click(object sender, EventArgs e)
{
if (g_handle != (IntPtr)0)
{
zmcaux.ZAux_Close(g_handle);//斷開連接
g_handle = (IntPtr)0;
}
zmcaux.ZAux_OpenEth(comboBox_IpList.Text, out g_handle);//連接控制器
if (g_handle != (IntPtr)0)
{
this.Text = "已連接";
timer1.Enabled = true;
//初始化軸參數
for (int i = 0; i < 4; i++)
{
zmcaux.ZAux_Direct_SetAtype(g_handle, i, 1);//軸類型 脈沖軸
zmcaux.ZAux_Direct_SetUnits(g_handle, i, 1);//脈沖當量
}
}
else
{
MessageBox.Show("控制器鏈接失敗，請檢測IP地址!", "警告");
}
}
4.通過定時器1更新控制器軸0-3的位置和速度等信息。
//定時器刷新
private void timer1_Tick(object sender, EventArgs e)
{
int runstate = 0;
float[] curpos = new float[4];
float vspeed = 0;
int remin_buff = 0;
int curmark = 0;
//獲取軸位置
for (int i = 0; i < 4; i++)
{
zmcaux.ZAux_Direct_GetDpos(g_handle, i, ref curpos[i]);
}
//獲取軸運動狀態
zmcaux.ZAux_Direct_GetIfIdle(g_handle, 0, ref runstate);
//獲取插補運動合速度
zmcaux.ZAux_Direct_GetVpSpeed(g_handle, 0, ref vspeed);
//判斷存放直線的剩余緩沖
zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);
//判斷當前運動到第幾條運動，
zmcaux.ZAux_Direct_GetMoveCurmark(g_handle, 0, ref curmark);
label_pos.Text = "X:" + curpos[0] + " Y:" + curpos[1] + " Z:" + curpos[2] + " U:" + curpos[3];
label_state.Text = Convert.ToString(runstate == 0 ? " 運行狀態：運行中" : " 運行狀態：停止中");
label_vspeed.Text = "當前速度：" + vspeed;
label_buff.Text = "剩余緩沖：" + remin_buff;
label_mark.Text = "當前MARK：" + curmark;
}
5.通過啟動按鈕的事件處理函數來啟動插補運動。
//啟動按鈕
private void button_start_Click(object sender, EventArgs e)
{
int[] axislist = { 0, 1, 2, 3 }; //軸列表
float[] destdis = { 0, 0, 0, 0 }; //運動距離列表
int corner_mode = 0; //拐角模式
int merge_flag = 0; //連續插補
int iresult = 0; //PC函數返回值
int remin_buff = 0; //剩余直線緩沖數
if (checkBox1.Checked)
{
corner_mode = corner_mode + 2;
}
if(checkBox2.Checked)
{
corner_mode = corner_mode + 8;
}
if(checkBox3.Checked)
{
corner_mode = corner_mode + 32;
}
if (checkBox4.Checked)
{
merge_flag = 1;
}
//設置插補速度
zmcaux.ZAux_Direct_SetSpeed(g_handle, axislist[0], Convert.ToSingle(textBox_sp.Text));
//設置插補加速度
zmcaux.ZAux_Direct_SetAccel(g_handle, axislist[0], Convert.ToSingle(textBox_acc.Text));
//設置插補減速度
zmcaux.ZAux_Direct_SetDecel(g_handle, axislist[0], Convert.ToSingle(textBox_dec.Text));
//設置連續插補
zmcaux.ZAux_Direct_SetMerge(g_handle, axislist[0], merge_flag);
//S曲線時間
zmcaux.ZAux_Direct_SetSramp(g_handle, axislist[0], Convert.ToSingle(SRAMP.Text));
//設置SP速度
zmcaux.ZAux_Direct_SetForceSpeed(g_handle, axislist[0], Convert.ToSingle(textBox_for_sp.Text));
//設置拐角模式
zmcaux.ZAux_Direct_SetCornerMode(g_handle, axislist[0], corner_mode);
//開始減速角度，轉換為弧度
zmcaux.ZAux_Direct_SetDecelAngle(g_handle, axislist[0], (float)(Convert.ToSingle(textBox_ang1.Text) * 3.14 / 180));
//停止減速角度，轉換為弧度
zmcaux.ZAux_Direct_SetStopAngle(g_handle, axislist[0], (float)(Convert.ToSingle(textBox_ang2.Text) * 3.14 / 180));
//小圓半徑
zmcaux.ZAux_Direct_SetFullSpRadius(g_handle, axislist[0], Convert.ToSingle(textBox_radio.Text));
//倒角
zmcaux.ZAux_Direct_SetZsmooth(g_handle, axislist[0], Convert.ToSingle(textBox_zsmooth.Text));
//設置MARK = 0 ，來通過讀取CURMARK實現判斷當前執行到那里
zmcaux.ZAux_Direct_SetMovemark(g_handle, axislist[0], 0);
//選擇base軸
zmcaux.ZAux_Direct_base(g_handle, 4, axislist);
zmcaux.ZAux_Trigger(g_handle);
//計算剩余直線緩沖數量
zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);
while(remin_buff<4)
{
zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);
System.Threading.Thread.Sleep(1); //1毫秒
}
//第一段插補運動
destdis[0] = Convert.ToSingle(destdis1_X.Text);
destdis[1] = Convert.ToSingle(destdis1_Y.Text);
destdis[2] = Convert.ToSingle(destdis1_Z.Text);
destdis[3] = Convert.ToSingle(destdis1_U.Text);
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令
//函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送
while (iresult != 0)
{
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);
System.Threading.Thread.Sleep(1); //1毫秒
}
//第二段插補運動
destdis[0] = Convert.ToSingle(destdis2_X.Text);
destdis[1] = Convert.ToSingle(destdis2_Y.Text);
destdis[2] = Convert.ToSingle(destdis2_Z.Text);
destdis[3] = Convert.ToSingle(destdis2_U.Text);
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令
//函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送
while (iresult != 0)
{
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);
System.Threading.Thread.Sleep(1); //1毫秒
}
//第三段插補運動
destdis[0] = Convert.ToSingle(destdis3_X.Text);
destdis[1] = Convert.ToSingle(destdis3_Y.Text);
destdis[2] = Convert.ToSingle(destdis3_Z.Text);
destdis[3] = Convert.ToSingle(destdis3_U.Text);
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令
//函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送
while (iresult != 0)
{
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);
System.Threading.Thread.Sleep(1); //1毫秒
}
//第四段插補運動
destdis[0] = Convert.ToSingle(destdis4_X.Text);
destdis[1] = Convert.ToSingle(destdis4_Y.Text);
destdis[2] = Convert.ToSingle(destdis4_Z.Text);
destdis[3] = Convert.ToSingle(destdis4_U.Text);
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令
//函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送
while (iresult != 0)
{
iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);
System.Threading.Thread.Sleep(1); //1毫秒
}
}
6.通過停止按鈕的事件處理函數來停止插補運動。
//停止運動
private void button_stop_Click(object sender, EventArgs e)
{
//取消主軸運動
zmcaux.ZAux_Direct_Single_Cancel(g_handle, 0, 2);
}
7.軸坐標清零。
//坐標清零
private void button_zero_Click(object sender, EventArgs e)
{
if (g_handle == (IntPtr)0)
{
MessageBox.Show("未鏈接到控制器!", "提示");
}
else
{
for (int i = 0; i < 4; i++)
{
zmcaux.ZAux_Direct_SetDpos(g_handle, i, 0);
}
}
}

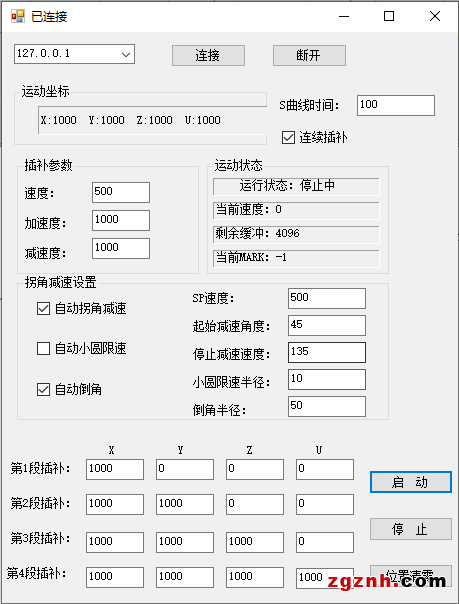

8. 編譯運行演示。

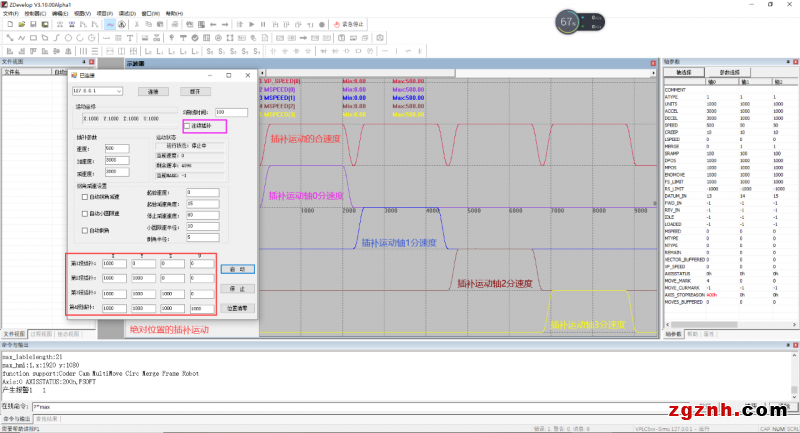

編譯運行示教例程，同時通過ZDevelop軟件連接控制器，對運動控制的軸參數進行監控。

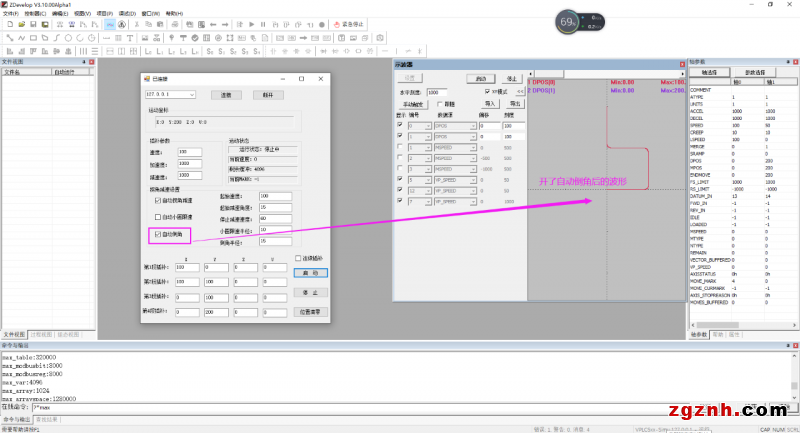

9.連續插補加自動倒角的位置波形。

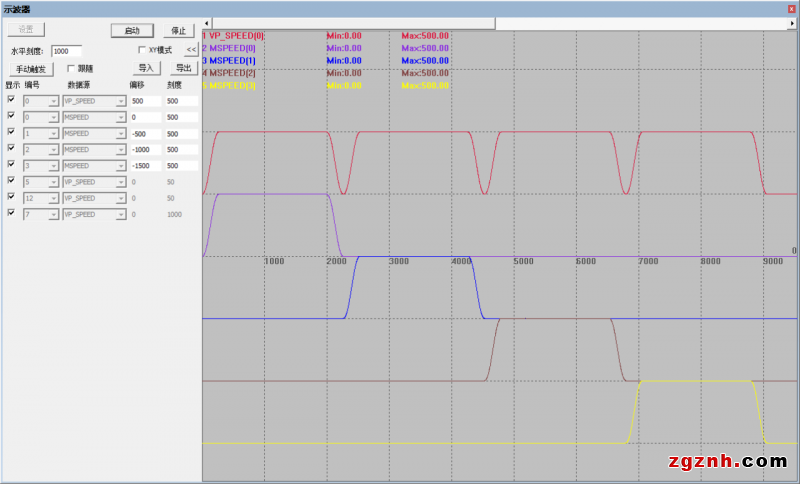

10.不開啟連續插補的速度波形。

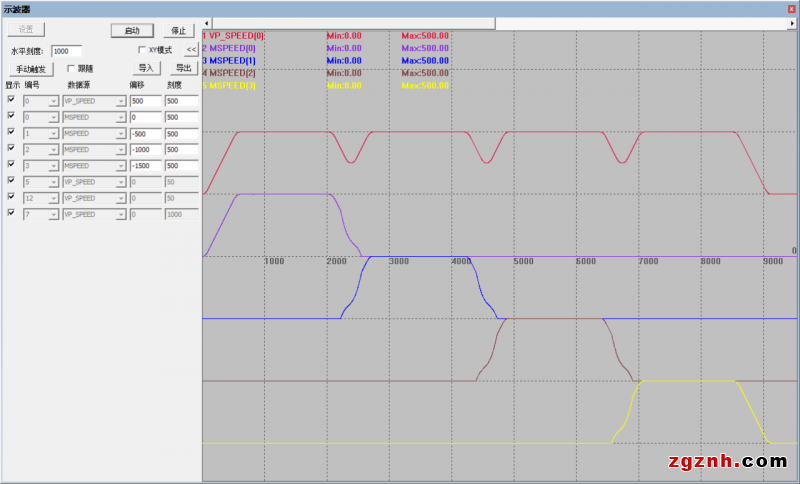

11.連續插補加合適的拐角減速的速度波形。
