煙霧傳感器RS485煙感探測器溫濕度傳感器工業級濃度變送器4-20MA

JTY-GM-HB603-485工業通用標準 RS485 總線 MODBUS-RTU 協議接口，方便接入 PLC、工控屏、各種儀表或系統，用于監測煙霧、溫度、濕度狀態量。內部使用了較高精度的傳感內核及相關器件，確保產品具有較高的可靠性與卓越的長期穩定性, 可定制 RS232、CAN、Lora、WIFI、GPRS、NB-IOT 等多種輸出方式。

產品優勢特點

1、傳感器供電增加防反接保護，工業現場防浪涌保護。

2、產品帶有大分貝蜂鳴器報警和LED發光二極管燈提示用于煙霧報警。

3、RS485通訊接口，異步半雙工模式，支持二次開發。

4、 通訊波特率2400、4800、9600、19200、38400、115200bps 可設置，出廠默認值為9600 bps。

5、具有測量范圍寬、精度高、線性度好、通用性好。

6、RS485(MODBUT-RTU協議)多傳感器組網通訊，1200米遠距傳輸。

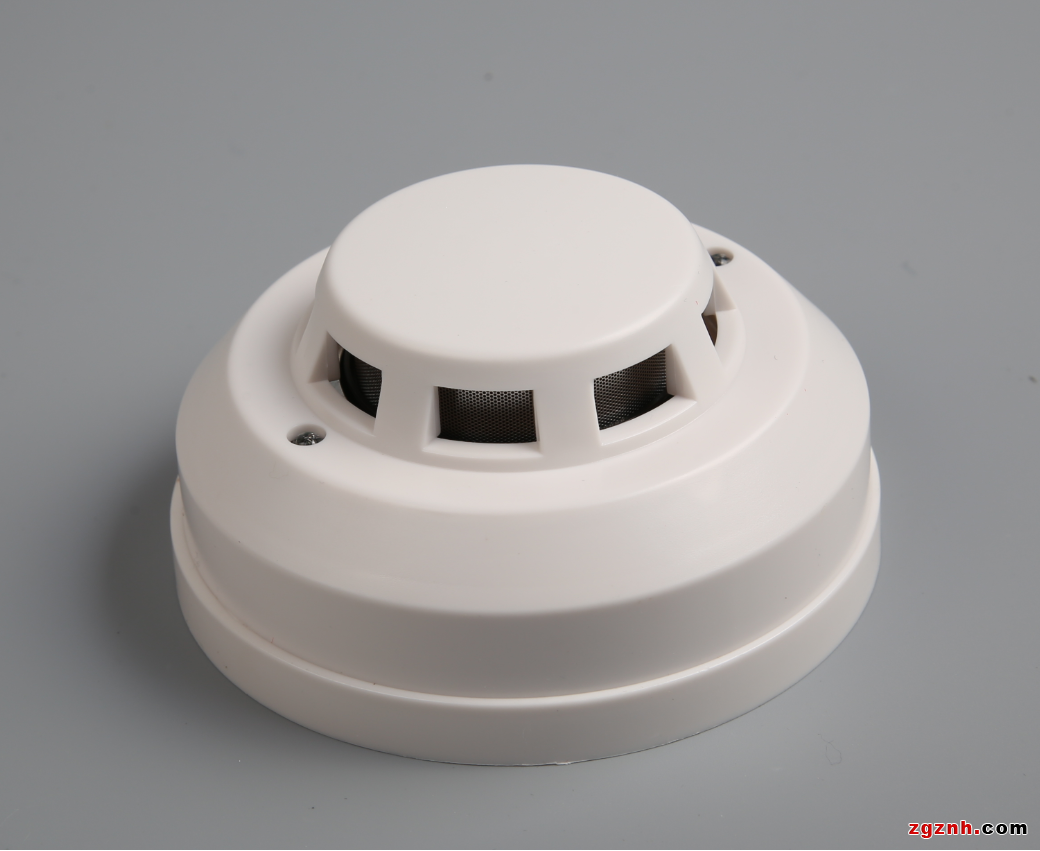

7、吸頂式圓形外殼使用方便、便于安裝。

8、外殼采用ABS阻燃材質，耐高溫，不易被腐蝕，不易變形。

技術參數

煙霧測量范圍 0～5000PPM

煙霧最大允許誤差 ±7%

煙霧重復性測試誤差 ±5%

煙霧敏感體 MEMS工藝，低功耗探頭

溫度測量范圍 -30～80℃

溫度測量精度 ±0.3℃（@25℃）

濕度測量范圍 0～100RH%

濕度測量精度 ±3RH%（@25℃）

通訊接口 RS485（MODBUT-RTU）

默認波特率 9600(默認)8,n,1

供電電源 DC12～24V

顯示分辨率 溫度0.01℃，濕度0.01%RH

功耗 ≤1W

運行環境 -40～120℃,0～100RH%(無防凝露)

外形尺寸

產品選型

產品設計了RS485、4～20MA、DC0～5V多種輸出方式，根據輸出方式的不同，產品分為以下幾種型號。

產品型號 參數組合 輸出方式

JT-S1603B1 RS485煙霧溫濕度 RS485（MODBUT-RTU）總線

JT-S1603M1 電流型煙霧 4～20MA

JT-S1603V1/5 電壓型煙霧 DC0～5V

JT-S1603V1/10 電壓型煙霧 DC0～10V

產品接線

傳感器引線顏色 定義 備注

紅色線 電源正極DC12～24V 直流供電

綠色線 電源負極

黃色線 RS485 A+

藍色線 RS485 B-

RS485 型：通訊協議

產品使用 RS485 MODBUS-RTU 標準協議格式,所有操作或回復命令都為 16 進制數據。設備出廠時默認設備地址為 1，默認波特率為 9600,8,n,1。

1.  讀取數據 ( 功能碼 0x03)

問詢幀（十六進制），發送舉例：查詢 1#設備 1 個數據,上位機發送命令：01 03 00 00 00 03 05 CB 。
