一進四出 RS485集線器 支持232/485輸入

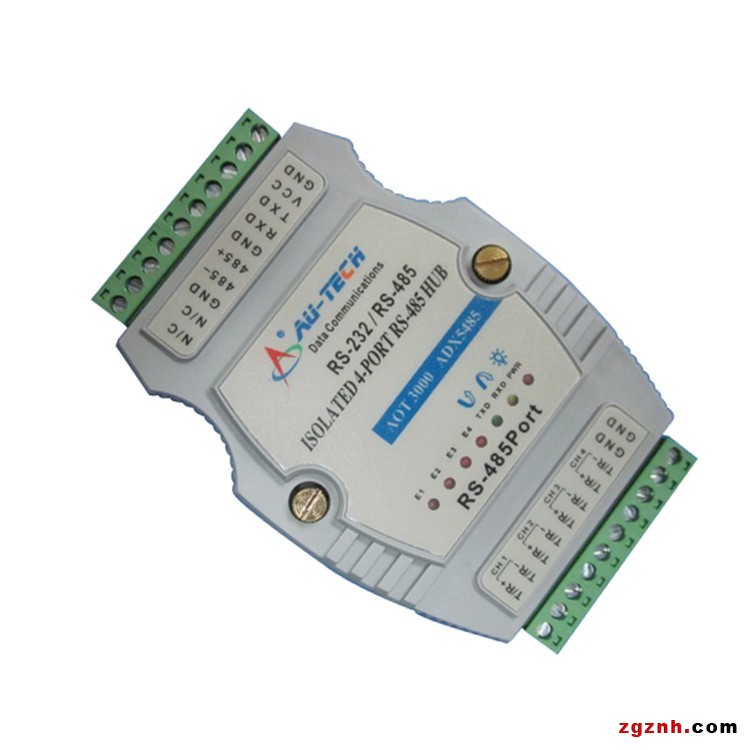

ADX5485 RS-232、RS-485  到四口 RS-485光電隔離集線器

一、概述：

在使用RS-485通信傳輸數據時,常常遇到因總線上的某個支點故障而造成系統癱瘓,給人們在檢查總線上的設備增添不少的麻煩。ADX5485是一款專為解決復雜電磁場環境下，使用485總線系統要求而設計出RS-485總線多路數據交換機，各端口都具有短路、開路保護功能,當遭受雷擊或者設備故障產生時，本產品能將故障點網段隔離，以確保其他網段的正常工作,并可根據信號指示燈快速找到故障所在,用戶可根據485數據交換機來改善布線結構，分割網段，提高通信可靠性。

在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 輸出端口可傳輸距離大于 1200 米,本產品支持傳輸速率高達115.2KBPS,為了保證數據通訊的安全可靠,產品內置快速瞬態電壓抑制保護器及提供2500V的光電隔離技術，并以每路提供600W防雷技術以防止雷擊浪涌引入轉換器，有效地抑制閃電(Lighting)和ESD保護。

本產品被廣泛用于高速公路收費系統，道路監控系統及電力采集系統及綜合布線系統中，ADX5485支持多級擴展,是一款性能穩定，價格低廉的數據轉換產品,非常適合系統工程中的應用。

二、性能參數：

1、接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準

2、電氣接口：RS-232/485輸入、輸出端均為可拆卸外置十位接線端子

3、傳輸介質：雙絞線或屏蔽線

4、工作方式：異步半雙工

5、信號指示：電源(PWR)、發送 (TD)、接收(RD)、故障(E1-E4)

6、隔離度：隔離電壓2500VRMS 500VDC 連續.DC/DC模塊

7、傳輸速率：300－115.2KBPS

8、保護等級：RS-232接口±15KV ESD保護

RS-485 接口每線 600W 雷擊浪涌保護

9、傳輸距離：0-5公里 （115,200-300BPS）

10、產品尺寸：120mmX72mmx22mm

11、工作電源：9-36VDC/350mA

12、使用環境：-25C到70C，相對濕度為5%到95%
