工業級卡軌式1-16路4-20mA電流模擬量光端機

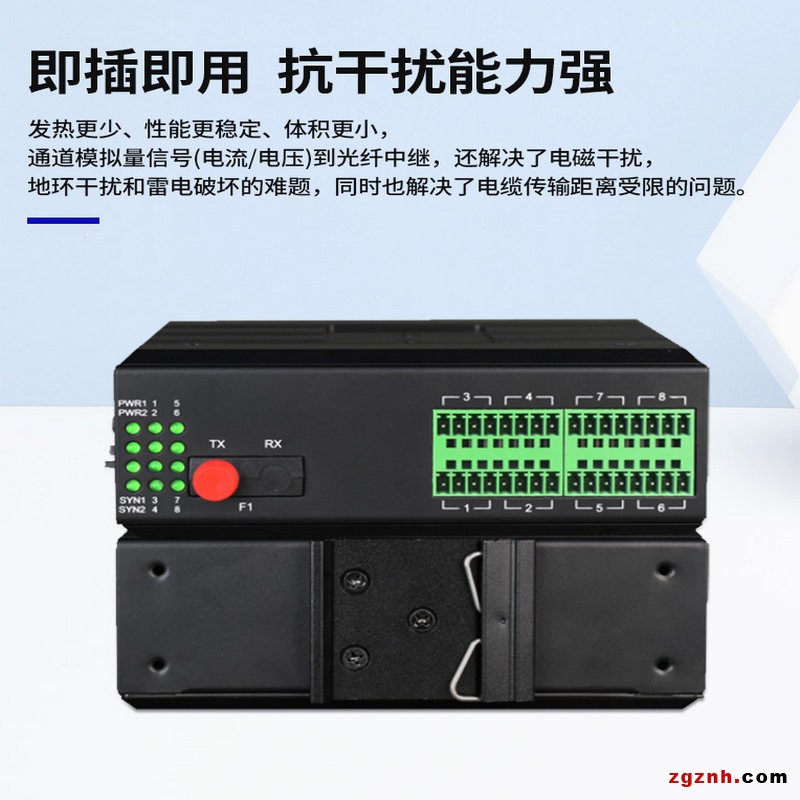

HY5700-16mA(Z)電流模擬量光纖轉換器，支持導軌式安裝，實現16路4-20mA直流電流在光纖上的透明傳輸。該光纖轉換器線性度好，非線性失真小于0.01％，變換精度高，數字分辨率可達12位。解決了電磁干擾、地環干擾和雷電破壞的難題，同時也解決了傳輸距離問題。

二、產品特性

? 導軌式安裝鋁合金外殼， 135mm×120mm×40mm

? 四位接線端子/ 單模單纖FC光口

? 支持4-20mA電流

? 非線性失真小于0.05％

? 數字分辨率可達12位

? 電源、光收、光發有指示燈顯示

? 工業級設計,全貼片工藝

三、技術指標

? 供電電壓：DC24V（9-48VDC）

? 輸入電流：4-20mA

? 輸出精度：≤0.1%

? 適用光纖：?jiǎn)文?/125μm；多模62.5/125μm或50/125μm

? 波 長：1310nm

? 發射光功率：＞-5dBm

? 接收靈敏度：-17dBm

? 傳輸距離：?jiǎn)文?-20Km；多模0-5Km

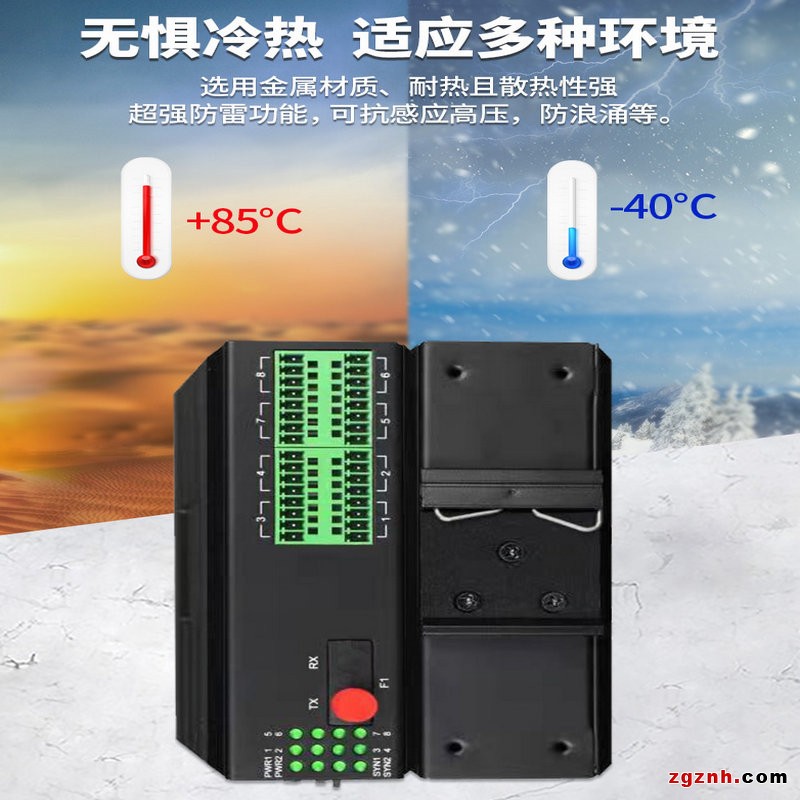

? 工作溫度：-40℃-85℃

? 相對濕度：0-95%（不冷凝）

四、使用方法

1. 指示燈說明

注 : 4-20mA模式下輸入的電流大于4mA模擬量檢測燈才會亮起。

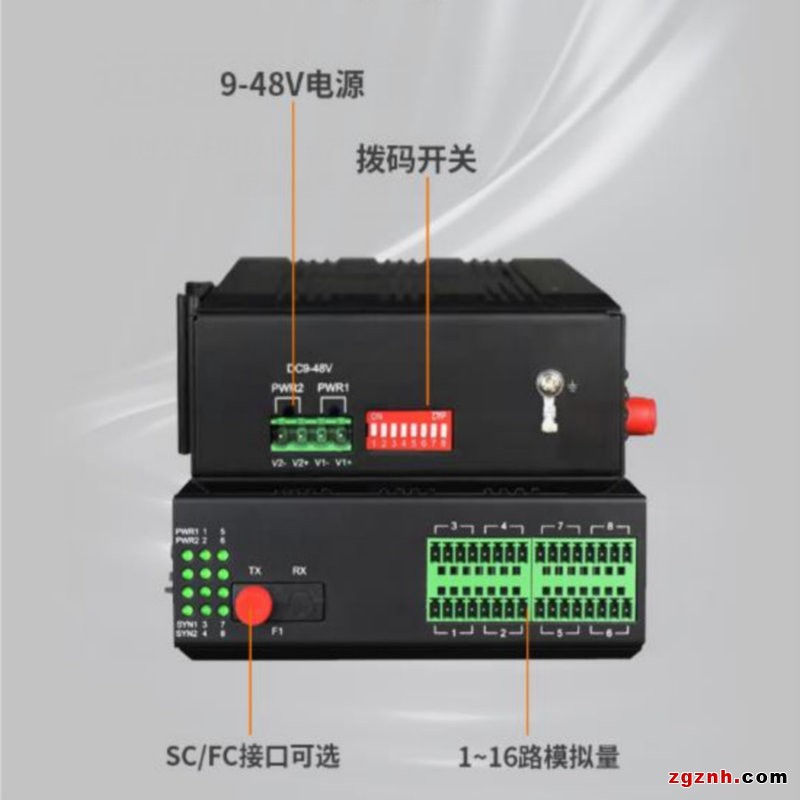

2. DIP開關

DIP6-8: 模擬量模式設置

注 : 電流量和電壓量模塊不同，在出廠前已經指定，更改模式設置后需要重啟設備。

3. 光纖接口

后面板有光纖出口，F(xiàn)C或SC頭

TX為光信號輸出口 RX為光信號輸入口

4. 模擬量接口

16路模擬量接口定義為：

發射機1-8組為16路模擬量輸入; 接收機1-8組為16路模擬量輸出。

5. 電源部分

電源口：

設備支持冗余雙電源輸入DC9-48V/AC9-48V，功耗<10W

注：設備具有極性保護措施，電源正負極接反時設備不會因此損壞，且可正常工作，便于設備維護及安裝。

過載保護：支持；反接保護：支持；冗余保護：支持

接入端子：4芯5.08mm間距插入式端子

訂購信息

推薦型號

產品描述

HY5700-1mA(Z)

1路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(Z)

2路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(Z)

4路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(Z)

8路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-16mA(Z)

16路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-1mA(S)

1路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(S)

2路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(S)

4路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(S)

8路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
