物聯網以太網數字信號采集隔離變送器

 物聯網以太網數字信號采集隔離變送器

產品特點
● 支持100/10Mbps以太網接口，支持Modbus TCP協議
● 6路數字量輸入隔離變送6路繼電器與RJ45信號輸出
● 寬電源供電范圍：8-36VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置目標模塊配置參數
● 可直接根據現場數據采集顯示結果進行監控
● 外形美觀，可靠性高，編程方便，DIN 35標準安裝

典型應用
● 用局域網對工業現場進行測量、監視和遠程控制
● 以太網物聯網遠程數據采集智能化系統的實現
● PLC/DCS/FCS數字量采集轉換成RJ45接口輸出
● 工業現場多路運行數據的獲取與記錄
● 儀器儀表與傳感器數字信號組網控制及遠程變送
● 電力設備、交通設施等系統運行數據組網監控
● 環保、安防、醫療等各種儀器設備實現聯網功能

 物聯網以太網數字信號采集隔離變送器

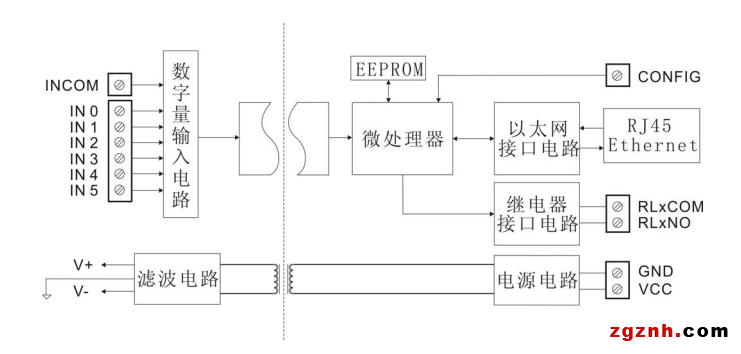

原理框圖


 物聯網以太網數字信號采集隔離變送器
SY DDN-RJ45 功能簡介
SY DDN-RJ45 繼電器輸出和隔離數字量輸入模塊，可以用來測量六路開關量狀態和控制六路繼電器輸出，支 持以太網Modbus TCP協議。
1、 數字量輸入 6 路隔離數字量輸入，支持開關觸點信號和電平信號，支持計數器功能（模式可配置），以及支持上升/下降沿 鎖存功能。
2、 繼電器輸出 6 路繼電器輸出，支持獨立開關控制，支持上電狀態設置，支持可編程脈寬輸出。
3、 通訊 通訊接口： 1 路標準 100/10Mbps 以太網接口。
通訊協議： 支持 Modbus TCP 通訊協議。能實現與多種品牌的 PLC、計算機監控系統進行網絡通訊。
4、 抗干擾 可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字 濾波，也可以很好的抑制來自電網的工頻干擾。
SY DDN-RJ45 通用參數 (typical @ +25℃，Vs為24VDC)
輸入類型： 6 路隔離數字量 輸出類型： 6 路繼電器
數字量輸入：
                 干接點：接地或開路
                濕接點：邏輯電平 0：+1V（最大） 邏輯電平 1：+4V～+30V
                隔離電壓：3000V 輸入通道可以作為 500Hz 計數器使用
繼電器輸出：（A 型）
               觸點電容：250VAC@1A 30VDC@2A
               繼電器接通時間：7mS
               繼電器斷開時間：3mS
               擊穿電壓：500VAC
               絕緣電阻：≥1000M? 繼電器可以作脈沖輸出
輸入端保護：過壓保護，過流保護
通 訊： 以太網：支持標準Modbus TCP協議,RJ45網絡接口參數可配置
工作電源： +8 — 36 VDC 寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于2W
工作溫度： - 45 — +80℃
工作濕度： 10 — 90% (無凝露)
存儲溫度： - 45 — +80℃
存儲濕度： 10 — 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1 分鐘，漏電流 1mA（其中輸出和電源共地）
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 83 mm x 37 mm x 51mm
重 量： 約105g
