PCB安裝式電流傳感器 磁通門原理 高穩定性

PCB安裝式電流傳感器 磁通門原理 高穩定性

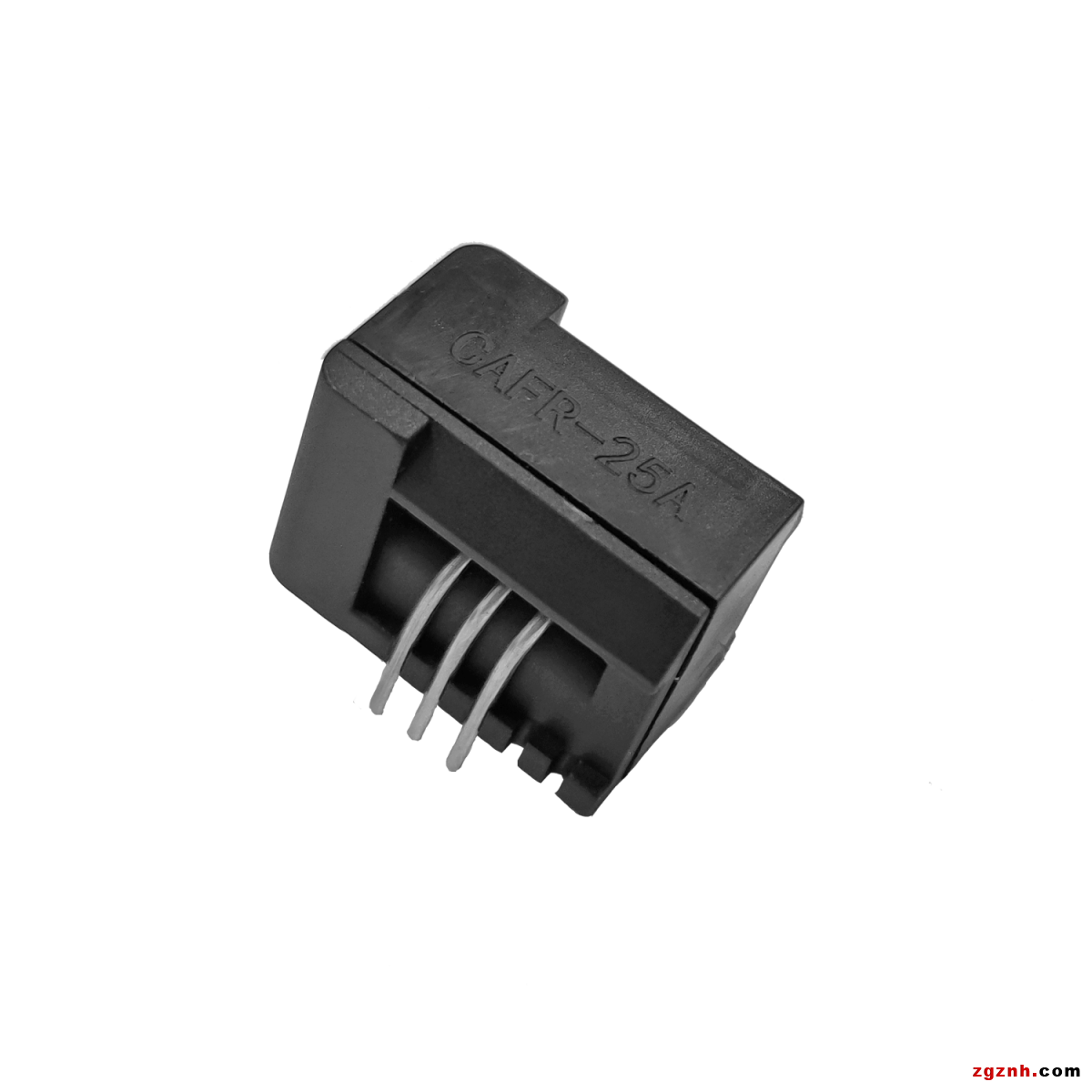

CAFR-A-NP系列是航智開發的可以焊接在PCB電路板上的電流傳感器，它基于磁通門技術，可以實現對直流電流和交流電流的隔離測量。

產品參數：
產品型號：CAFR-25A-NP
原邊額定電流有效值：25A
原邊電流測量范圍：0~±85A
線性度：0.1%
精度：0.8%
供電電壓（±5%）：5Vdc
響應時間（μs）：0.3
帶寬（kHZ）：300

產品應用
1、可再生能源（太陽能逆變器）
太陽能逆變器的核心控制是產生純正弦波電流流入電網，被視為向電網提供優質能量。 因此，交流側電流測量解決方案應具備以下特征：
• 高精度測量：小于 1%
• 快速響應時間：小于 1us
• 低失調電壓和電流
• 良好的溫度漂移性能

2、軌道交通
為了減少機車服務由設備故障帶來的中斷以及減少生命周期中的成本，對關鍵機車設備（轉轍機，屏蔽門，信號系統，鐵軌等）進行預防性維護非常重要。在線監測可以在導致故障的異常情況之前采取必要的預防性行動。
例如，轉轍機的電機電流可以通過傳感器進行監測。如果電流偏離正常值，就意味著可能有設備故障，需要預防性維護。一個快速安排的維護可以避免軌道運行的中斷，從而節約大量成本。
軌旁的典型應用:
軌道目標監測
轉轍機
軌道電路
屏蔽門
變電站 (變壓器的斷路器...)

3、伺服驅動等
高性能驅動器、新能源逆變器(對直流電流并入電網集成一個良好的控制)、伺服驅動器(晶圓生產或者高精度機器人以及各種低漂移的應用)

深圳市航智精密電子有限公司，是一家致力于高精度電流傳感器、電壓傳感器高精度電測儀表的研發、生產、銷售及方案定制的技術先導型企業。我們著力打造直流領域精密電流傳感器及精密電測儀
表的知名品牌，打破國外企業市場壟斷的現狀，力爭發展成為國際領先的直流系統領域精密電子的領軍企業。 我們開發的電流電壓傳感器，是一種基于磁通門技術的電流測量與控制元器件，可以將穿過傳感
器的直流大電流精密的變換成便于測量的小電流。它是一種比霍爾電流傳感器的極限測量精度高兩個數量級的電流測量元器件。
