abb電動機控制單元-M101、M102馬達  全期2-3周 售后無憂!品質保證！官方授權經銷商代理！

abb電動機控制單元-M101
型號 描述
M101-M  0.5-1.0 with MD2 M101-M 帶操作面板MD2
M101-M  1.0-2.5 with MD2 M101-M 帶操作面板MD2
M101-M  2.5-5.0 with MD2 M101-M 帶操作面板MD2
M101-M 5.0-12.5 with MD2 M101-M 帶操作面板MD2
M101-M 12.5-30.0 with MD2 M101-M 帶操作面板MD2
M101-M  30.0-63.0 with MD2 M101-M 帶操作面板MD2

M101-P  0.5-1.0 with MD2 M101-P 帶操作面板MD2
M101-P  1.0-2.5 with MD2 M101-P 帶操作面板MD2
M101-P  2.5-5.0 with MD2 M101-P 帶操作面板MD2
M101-P  5.0-12.5 with MD2 M101-P 帶操作面板MD2
M101-P  12.5-30.0 with MD2 M101-P 帶操作面板MD2
M101-P  30.0-63.0 with MD2 M101-P 帶操作面板MD2

M101-M  0.5-1.0 with MD3 M101-M 帶操作面板MD3
M101-M  1.0-2.5 with MD3 M101-M 帶操作面板MD3
M101-M  2.5-5.0 with MD3 M101-M 帶操作面板MD3
M101-M  5.0-12.5 with MD3 M101-M 帶操作面板MD3
M101-M  12.5-30.0 with MD3 M101-M 帶操作面板MD3
M101-M  30.0-63.0 with MD3 M101-M 帶操作面板MD3

M101-P  0.5-1.0 with MD3 M101-P 帶操作面板MD3
M101-P  1.0-2.5 with MD3 M101-P 帶操作面板MD3
M101-P  2.5-5.0 with MD3 M101-P 帶操作面板MD3
M101-P  5.0-12.5 with MD3 M101-P 帶操作面板MD3
M101-P  12.5-30.0 with MD3 M101-P 帶操作面板MD3
M101-P  30.0-63.0 with MD3 M101-P 帶操作面板MD3


專業代理ABB、施耐德、西門子、三菱、批發零售商，各國各地授權經銷。

動機控制單元-M102
型號 描述

M102-M 1.0-2.5 with MD2 M102-M 帶操作面板MD2
M102-M  2.5-5.0 with MD2 M102-M 帶操作面板MD2
M102-M 5.0-12.5 with MD2 M102-M 帶操作面板MD2
M102-M  12.5-30.0 with MD2 M102-M 帶操作面板MD2
M102-M  30.0-63.0 with MD2 M102-M 帶操作面板MD2

M102-P  0.5-1.0 with MD2 M102-P 帶操作面板MD2
M102-P  1.0-2.5 with MD2 M102-P 帶操作面板MD2
M102-P  2.5-5.0 with MD2 M102-P 帶操作面板MD2
M102-P  5.0-12.5 with MD2 M102-P 帶操作面板MD2
M102-P  12.5-30.0 with MD2 M102-P 帶操作面板MD2
M102-P  30.0-63.0 with MD2 M102-P 帶操作面板MD2

M102-M  0.5-1.0 with MD3 M102-M 帶操作面板MD3
M102-M  1.0-2.5 with MD3 M102-M 帶操作面板MD3
M102-M  2.5-5.0 with MD3 M102-M 帶操作面板MD3
M102-M  5.0-12.5 with MD3 M102-M 帶操作面板MD3
M102-M  12.5-30.0 with MD3 M102-M 帶操作面板MD3
M102-M  30.0-63.0 with MD3 M102-M 帶操作面板MD3

M102-P 0.5-1.0 with MD3 M102-P 帶操作面板MD3
M102-P  1.0-2.5 with MD3 M102-P 帶操作面板MD3
M102-P 2.5-5.0 with MD3 M102-P 帶操作面板MD3
M102-P  5.0-12.5 with MD3 M102-P 帶操作面板MD3
M102-P  12.5-30.0 with MD3 M102-P 帶操作面板MD3
M102-P  30.0-63.0 with MD3 M102-P 帶操作面板MD3
Converter kit for parametering M101/102參數整定電纜


漏電電流互感器（M10X 電動機控制單元附件）
型號 描述
LNG35 1A
LNG35
LNG70 1A LNG零序電流互感器
LNG70
LNG105 1A
LNG105

UMC22 系列
UMC22本體
型號 描述
UMC22-FBP.0 (ATEX) 智能電機控制器，帶ATEX認證
UMC22-FBP.0 智能電機控制器

UMC22面板
型號 描述
UMC-PAN UMC22操作面板
ACS100-CAB.300 連接UMC22本體與操作面板的電纜，3米
ACS100-CAB.070 連接UMC22本體與操作面板的電纜，0.7米

通訊模塊
型號 描述
PDQ22-FBP.0 集成Profibus DP協議的總線適配器，可以同時連接4臺UMC22設備

漏電電流互感器(UMC22系列附件)
型號 描述
CEM11-FBP.20 漏電電流互感器，輸出為開關量信號，孔直徑20mm，80、275、500、700、1000、1200、1500、1700mA
CEM11-FBP.35 漏電電流互感器，輸出為開關量信號，孔直徑35mm，100、500、1000、1400、2000、2400、3000、3400mA
CEM11-FBP.60 漏電電流互感器，輸出為開關量信號，孔直徑60mm，120、1000、2000、2800、4000、4800、6000、6800mA

安裝附件
型號 描述
CDP11-FBP.0 定位支架，用于固定CDP13到UMC22
CDP12-FBP.100 插入式電纜用于抽屜外部連接
CDP13-FBP.100 插入式電纜用于抽屜內部連接
CDP15-FBP.030 連接一臺UMC22裝置到PDQ22的電纜，0.3m，Male/Female(Plug/Plug)
CDP15-FBP.060 連接一臺UMC22裝置到PDQ22的電纜，0.6m，Male/Female(Plug/Plug)
CDP15-FBP.150 連接一臺UMC22裝置到PDQ22的電纜，1.5m，Male/Female(Plug/Plug)
CDP16-FBP.150 連接一臺UMC22裝置到PDQ22的電纜, 1.5m，plug / wires (抽屜中)

產品新功能
主要特點
■ 僅一個規格的內置CT，0.24～63A，取代原有的6個規格
■ 除24VDC工作電源外，增加支持110VAC和240VAC工作電源
■ 提供256條帶時間戳的SOE
■ 除電源和通信接口不同外，各類產品的特點和功能統一
尺寸
■ MCU的尺寸和安裝方式保持不變。MD21/MD31比原來的
MD2/3面板大（3mm），但開孔尺寸不變
控制功能
■ 增加帶接觸器的饋電回路和帶接觸器的饋電回路（控制按鈕
盒）兩種控制類型
■ 區分雙繞組雙速電機和單繞組雙速電機的控制方式
■ 修改帶軟起動器的直接起動和正反轉起動的控制邏輯
■ 修改M10x-M的控制權限，使之與M10x-P一致
數字量輸入和輸出
■ 所有DI均可以進行功能配置和觸點類型選擇
■ 修改“緊急停車”，“限位開關1”，“限位開關2”，“外部脫
扣”的輸入功能定義
■ 開關量輸出增加輸出狀態配置等功能
保護
■ 增加起動時間保護，防止電機起動過程的堵轉
■ 可選擇TOL在起動時間內開啟或關閉
■ 增加PTC短路保護
通信
增加支持的兩個 MODBUS 通信速率 : 38400 bps 和 57600 bps
監測
■ 監測更多的運行數據，如電流相不平衡，PTC電阻值，TOL
脫扣時間，TOL復位時間，起動次數和DI狀態
■ 線電壓的測量，替代現有的相電壓測量
維護
提供更多的維護數據，如脫扣次數，帶時間戳的事件記錄等
操作面板 MDx
■ MDx防護等級提高至IP54
■ 可以選擇LED的顏色和功能
■ 可以選擇MD21的顯示信息
■ 支持簡體中文和英文
■ 可以通過MD21直接進行參數設計
■ 參數設置口改為mini USB參數

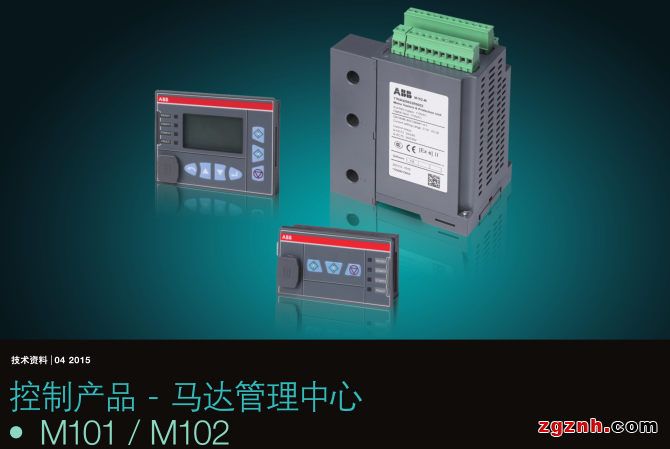

M101 / M102 馬達管理中心
產品概述
M101 / M102 馬達管理中心是基于微處理器技術開發研制的電動機智能管理系
統。通過 M101 / M102 電動機控制裝置 MCU，以及先進的現場總線通訊技術，
M101 / M102 馬達管理中心為低壓電動機提供了一整套專業化的集控制、保護與
監測于一體的智能化管理方案，是過程控制系統電動機智能化管理的理想選擇。
M101 / M102 類型
M101 和 M102 的類型按通訊協議劃分為 M101-M、M101-P
和 M102-M、M102-P。
全面的馬達控制、保護及監測
M101 / M102 馬達管理中心通過現場電動機控制及保護裝置對電動機運行的監測、控制與保護，并通過裝置的通訊功能結合
上位機監控系統，實現對電動機的智能化監測，控制及保護。
M101 通訊類型
M = Modbus RTU
P = Profibus DP
M102 通訊類型
M = Modbus RTU
P = Profibus DP
M101- X
M102- X
完善的馬達保護
完善的馬達保護是對馬達運行過程中的各種運行狀況的詳細
信息進行采集跟蹤，通過對故障報警、保護動作（保護脫扣）、
以及動作延時時間的設定來實現及時準確的保護，保證生產
的安全。同時經通訊，可以對馬達運行狀況的詳細信息在上
位機上進行實時監測，并經計算機數據處理提供管理信息。
在設備可能產生重大故障前，越限報警可及時提醒管理人員
進行處理，避免了不必要的停機而對正常生產造成影響，
大限度地保證設備運行的有效性。
當馬達運行參數達到預置的報警值時，保護裝置僅進行報警，
不觸發脫扣；但當越限值達到預置的脫扣值時，保護裝置進
入脫扣觸發延時。在預置脫扣延時時間內若設備恢復正常運
行，則取消脫扣執行；而如果超過延時時限，則保護裝置發
出脫扣信號，驅動執行元件動作，停止電機運行。在馬達控
制裝置實現各項保護功能的同時，各種保護信息也由裝置生
成，并經通信接口上送至計算機管理系統。

M101 / M102 馬達管理中心
產品概述

斷相保護
根據小線電流和大線電流的比值判斷是否啟動斷相保護。斷相保護功能應設定相關參數，如報警值、脫扣值、脫扣延時
時間等。保護脫扣可為延時脫扣或瞬時脫扣。
三相不平衡保護
根據小線電流和大線電流的比值判斷是否啟動三相不平衡保護。該功能應設定相關參數，如報警值、脫扣值、脫扣延時
時間等。保護動作可為延時脫扣或只報警不脫扣。
堵轉保護
根據大線電流測量值和電機額定電流的比值判斷是否啟動堵轉保護，該功能應設定相關參數，如脫扣值和脫扣延時時間。
保護動作為延時脫扣。
欠電壓保護
主電路電壓低于整定值時啟動低電壓保護，該功能應設定其它參數，如報警值、脫扣值、脫扣延時時間等。保護動作為延時脫扣。
自動重起動 :  在電壓突降后，按電壓重新恢復時的不同情況，M102 裝置可讓電機以不同的方式重起動。自動重起動的情況可
以分為以下三種 :
－電壓在自動重合閘時間（需預先設定）之前恢復，自動重起動將立即執行；
－電壓恢復發生在自動重合閘時間（需預先設定）過后但仍在長欠壓時間（需預先設定）之前，M102 裝置按
電機順序起動執行。即電機自動重起動將在分組順序起動延時時間（可調）過后開始。
－電壓恢復發生在長欠壓時間（需預先設定）之后，M102 裝置將不會執行重新啟動。
M102 裝置的自動重起動功能可以按「標準型」與「增強型」兩類選配。標準型即按上述情況執行；增強型除了標準型的功能
外，還完善了第四種情況 :
－若兩次發生電壓突降情況之間的間隔在 1 秒之內，并且每次發生的時間不超過 200 毫秒，M102 裝置將執行
電機順序起動。即電機自動重起動將在分組順序起動延時時間（可調）過后開始。
自動重起動功能可以有效地保護瞬時電壓跌落對電機運行的干擾。
輕載保護
根據大線電流和額定電流的比值判斷是否啟動輕載保護，同時應設定其它參數，如報警值、脫扣值、脫扣延時時間等。保
護動作為延時脫扣或只報警不脫扣。
空載保護
根據大線電流和額定電流的比值判斷是否啟動空載保護，同時應設定其它參數，如報警值、脫扣值、脫扣延時時間等。保
護動作為延時脫扣或只報警不脫扣。
接地故障（漏電）保護
外加零序電流互感器，當漏電電流值超過設定的脫扣值時，則延時脫扣或瞬時脫扣。
電機熱保護（PTC）
通過對預埋于電機繞組中的 PTC 熱敏電阻阻值的檢測來實現保護，可超限值延時脫扣或瞬時脫扣。
起動次數限制保護
電動機起動次數限制是通過限制電動機在一定的時間間隔內的起動次數來保護電動機，防止電動機頻繁起動。當起動次數到
達預設值時，新的起動將被禁止。

專業化的馬達控制方式
M101 / M102 通過程序控制，可實現各種不同的電機起動控制方式，并通過接觸器輔助觸點的狀態反饋，對接觸器運行狀態
進行監測。電動機的控制權限包括現場（本地）控制及遠程控制，通過對控制權限的選擇規定電機控制的優先權。
各種需要的電動機起動控制方式已集成在裝置中。起動控制方式的選擇僅需在馬達控制裝置 M101 / M102 的設置界面直接選
取即可。
控制起動方式
M101-M M101-P  M102-M M102-P
直接起動 ■ ■ ■ ■
直接起動（帶控制按鈕盒） ■ ■ ■ ■
正反轉 - 直接起動 ■ ■ ■ ■
正反轉 - 直接起動（帶控制按鈕盒） ■ ■ ■ ■
正反轉 - 直接起動（帶限位開關） ■ ■
Y / △ 起動 ■ ■
雙速控制（單繞組） ■ ■
雙速控制（雙繞組） ■ ■
自耦變壓器降壓起動 ■ ■
軟起動器控制 ■ ■
正反轉 - 軟起動器控制 ■ ■
帶接觸器的饋電控制 ■ ■
帶接觸器的饋電控制（帶控制按鈕盒） ■ ■
饋電單元的控制 ■ ■
豐富的馬達運行監測功能
M10x 提供全范圍的電機操作監測功能。監控數據可以通過現場總線上傳至上位機，或者在操作面板 MD21 的 LCD 顯示屏顯
示出來。
馬達運行監測 M101 M102 描述
馬達運行狀態及電參量
馬達運行狀態 ■ ■ 運行、停機、故障脫扣等狀態信號
故障信息 ■ ■ 過載、斷相、三相不平衡、接地故障、電機熱保護等
三相電流 ■ ■ 三相實際電流值
三相百分比電流（%） ■ ■ 三相百分比電流（實際電流 / 額定電流）
電流不平衡度（%） ■ ■ 實際測量電流與平均電流的大差值與平均電流的比值
三相線電壓 ■ 三相電壓有效值
熱容值（%） ■ ■ 熱容值（%）
功率因數 ■ 功率因數
功率 ■ 有功功率，視在功率
電度量 ■ 電機消耗的電度量
漏電電流 ■ ■ 漏電電流
頻率 ■ 電力系統頻率
PTC 值 ■ 正溫度系數（PTC）熱敏電阻阻值（ohm）
維護信息
接觸器操作次數 ■ ■ 接觸器操作次數被記錄和累加，超過限定值時報警
脫扣次數 ■ ■ 電動機過載、欠壓等保護脫扣次數
事件記錄 ■ 256 條帶時間戳的事件記錄
馬達運行時間 ■ ■ 馬達累計運行時間被記錄，超過預定值時報警

M101 / M102 馬達管理中心

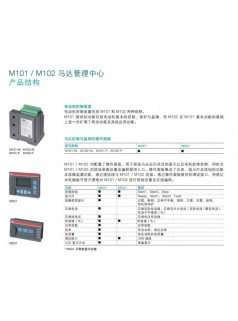

產品結構
電動機控制裝置
電動機控制裝置包括 M101 和 M102 兩種規格。
M101 提供的功能包括電動機基本的控制、保護與監測，而 M102 在 M101 基本功能的基礎
上進一步擴展了附加功能及高級應用功能。
馬達控制與監測的操作面板
型號規格 MD21 MD31
M101-M、M102-M、M101-P、M102-P ■ ■
M101 / M102 均配置了操作面板，用于現場馬達運行狀況的顯示以及電機起停控制，同時為
M101 / M102 的現場參數設置及編程提供入口。操作面板集成了儀表、指示燈及按鈕的功能
及故障監測功能，通過通信線與 M101 / M102 連接。通過操作面板提供的調試接口，用筆記
本電腦就可很方便地對 M101 / M102 進行現場設置及在線編程。
功能 MD21 MD31 描述
控制按鈕
■ ■
Start1、Start2、Stop
指示燈
■ ■
Ready、Start1、Start2、Fault
故障類型顯示
■
過載、斷相、三相不平衡、堵轉、欠載、空載、接地、
電機熱保護
三相電流
■
三相實際電流值，三相百分比電流（實際電流 / 額定電流），
電流不平衡度（%）
三相線電壓
■
三相電壓有效值
熱容值（%）
■ ■
熱容值（%）
功率因數
■
功率因數
功率
■
有功功率，視在功率
電度量
■
電機消耗的電度量
調試接口
■ ■
USB 插座
LCD 顯示方式
■
液晶顯示
* MD31 不帶有顯示功能
MD21
MD31
M101 / M102 電流輸入
M101 / M102 采用專用電流互感器直接輸入，輸入信號不需要變送器變換。
型號 描述
M101-M / M102-M 電機 Ie ＞ 63 A 通過外接電流互感器的二次輸出 5 A 或 1 A 輸入
M101-P / M102-P 電機 Ie ≤ 63 A 一次直接輸入
– M101-M、M102-M、M101-P、M102-P 自帶一次側 0.5 - 63 A 電流互感器，當電機電流小
于 0.5 A 時，采用 M101-M / M102-M / M101-P / M102-P 0.5-1.0 A，在電流互感器一次
側增加穿芯匝數。
– 輸入 M101、M102 的電流互感器必須是具有 8 倍及以上過載能力的保護型電流互感器。
ABB LNG 系列零序（剩余）電流互感器
LNG 系列零序（剩余）電流互感器用于漏電電流測量，其二次側輸出接入 M101 / M102，作
為漏電保護輸入。
– LNG 可承受 10 倍過載能力，按中心穿孔尺寸分為 ?35、?70、?105 三個規格。
– 根據被保護系統接地故障電流的限值范圍，選配 1 A 或 5 A 電流。
– 零序電流互感器的輸出端與 M101 / M102 之間采用屏蔽雙絞線。
型號規格 一次側輸入電流
A
二次側輸出電壓
V
穿孔尺寸 ?
mm
LNG35 1A 1 1 35
LNG35 5
LNG70 1A 1 70
LNG70 5
LNG105 1A 1 105
LNG105 5
M101-M M102-M
M101-P M102-P
ABB | 馬達管理中心 | 1SXF135005C2009 6
M101 / M102 馬達管理中心
通訊連接
M101 / M102 馬達控制裝置通過裝置的通訊接口與上層管理系統進行通訊連接，M101-M 和 M102-M 具有冗余通訊接口，
M101-P 和 M102-P 在一條總線上通過中繼器擴展按樹型拓撲至多可連接 125 個。
M101-M、M102-M M101-P、M102-P
通訊協議 MODBUS RTU Profibus DP
通訊速率 4800 / 9600 / 19200 / 38400 / 57600 bps 9.6 k / 19.2 k / 45.4 k / 93.75 / 187.5 k / 500 k / 1.5 M bps
總線容量 32 121（總線型） / 125（樹型）
通訊接口 RS485 RS485
冗余通訊接口 雙 MODBUS RTU 接口 –
PROFIB

M101 / M102 馬達管理中心
通訊連接
M101 / M102 馬達控制裝置通過裝置的通訊接口與上層管理系統進行通訊連接，M101-M 和 M102-M 具有冗余通訊接口，
M101-P 和 M102-P 在一條總線上通過中繼器擴展按樹型拓撲至多可連接 125 個。
M101-M、M102-M M101-P、M102-P
通訊協議 MODBUS RTU Profibus DP
通訊速率 4800 / 9600 / 19200 / 38400 / 57600 bps 9.6 k / 19.2 k / 45.4 k / 93.75 / 187.5 k / 500 k / 1.5 M bps
總線容量 32 121（總線型） / 125（樹型）
通訊接口 RS485 RS485
冗余通訊接口 雙 MODBUS RTU 接口

M101 / M102 馬達管理中心
技術數據
電氣參數
主電路 額定工作電壓 Ue 230 / 400V 或 400 / 690V
額定絕緣電壓 Ui 690V
額定電流 Ie 0.24 - 63A
額定工作頻率 50/60Hz
控制回路 額定工作電壓 Ue 24V DC，110 或 240 VAC
額定絕緣電壓 Ui 250V
額定工作頻率 50/60Hz
防護等級 IP20
M101 / M102
工作電源電壓
電源電壓 Ue 24V DC，110 或 240 VAC
電源電壓范圍 85% - 110% Ue
功耗 24V DC 110V AC 240V AC
典型功耗 5W 6VA 12VA
大功耗 8W – –
大起動電流 600mA – –
接觸器控制輸出繼電器
輸出容量
(CCA、CCB、CCC)
2A / 24V DC (DC-13)
4A / 120V AC (AC-15)
2A / 240V AC (AC-15)
電壓測量范圍 M102-M、M102-P 110V - 690V
開關量輸入（DC） 個數 13
邏輯 1 15...30V
邏輯 0 0...5V
開關量輸入（AC） 個數 9
邏輯 1 110V AC 類型，79...110V
240V AC 類型，164...240V
邏輯 0 110V AC 類型，0...20V
240V AC 類型，0...40V
機械尺寸
外形尺寸（寬 × 高 × 深） 安裝方式及尺寸
M101-M、M101-P
M102-M、M102-P
110×140×75 mm TS35×15（標準卡軌）
MD21 操作面板 91×75×24.3 mm 84×68 mm（面板開孔尺寸）
MD31 操作面板 88×50×24.3 mm 84×46 mm（面板開孔尺寸）
環境條件
儲存溫度 -40 ~ +85℃
工作溫度 24V DC 類型 -10 ~ +60℃
110 / 240V AC 類型 豎直安裝：-10 ~ +60℃，水平安裝：-10 ~ +55℃
環境溫度 15% - 95%，無凝露
電磁兼容環境
1）系統中接入的設備符合 CE / CCC 認證標準的電磁兼容要求。
2）系統接入的電網質量符合 GB / T 14549、IEC61000-2-1、IEC61000-2-2 要求，尤其是系統中接入可調速設備
如變頻器時。
注 : M101 與 M102 若使用在特殊環境中，如變頻器等設備或負載可能對電網產生強電磁場干擾或環境溫度超過產品說明書規定的正常使用范圍，買方在使用前
務必咨詢本公司。
ABB | 馬達管理中心 | 1SXF135005C2009 8
