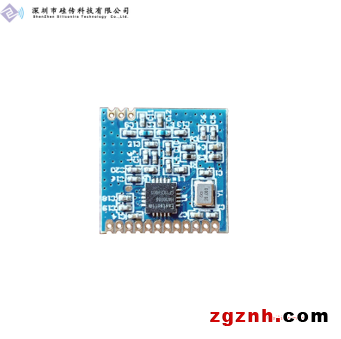

HW3000海爾無線模塊 433m模塊 無線接收/發射透傳低成本模塊

一、溫控器功能描述

1.用戶可以對溫度進行設定，溫控器出廠設定溫度默認值為25℃、設定溫度范圍默認為 5~35℃，溫控器測溫元件大測溫允許偏差不大于0.5℃。

2.能對溫度進行周期性的采集，實測溫度顯示刷新周期為1分鐘，并與設定的溫度值進行判斷，確定開關閥的狀態。

3.溫控器具有通信功能，采用無線433MHz通信模塊，將開關閥命令發送到通斷控制器，并接收來自通斷控制器下發的信息。

4.溫控器顯示當前時間、設定溫度、實測溫度、閥門通斷狀態、閥門累計開啟時間，電量不足提醒功能。

5.溫控器采用2節5號電池供電，正常使用不關機情況下電池工作壽命長達4個月。在平時大部分情況下，溫控器處于低功耗狀態。

二、溫控器方案特點

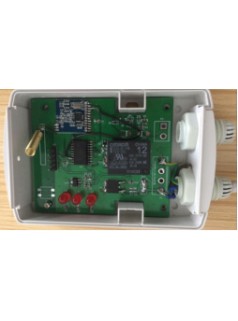

1.硅傳無線溫控器方案包括溫度控制器（發射端）和通斷控制器（接收端），無線采用東軟載波HW3000遠距離433MHz通訊模塊，大發射功率20dBm，接收靈敏度-114dBm，空曠通訊距離超過1公里。發射端關機電流<1uA，工作電流<0.5mA。

2.發射端單片機采用東軟載波HR8P506單芯片解決方案，不需要外加LCD驅動芯片和RTC時鐘芯片。HR8P506采用LQFP48封裝，M0內核，高工作頻率48M，內置36K Flash，8K RAM，LCD驅動大支持8*28，內置RTC，工作電壓為寬電壓2.2~5.5V。

3.接收端單片機采用東軟載波HR7P169B芯片，HR7P169B采用SOP20封裝，內置8K Flash，1K RAM，工作電壓2.2~5.5V。

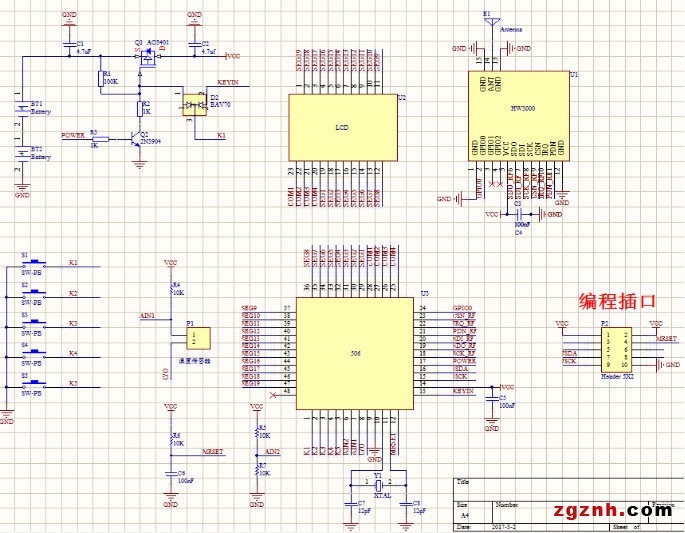

三、溫控器原理圖

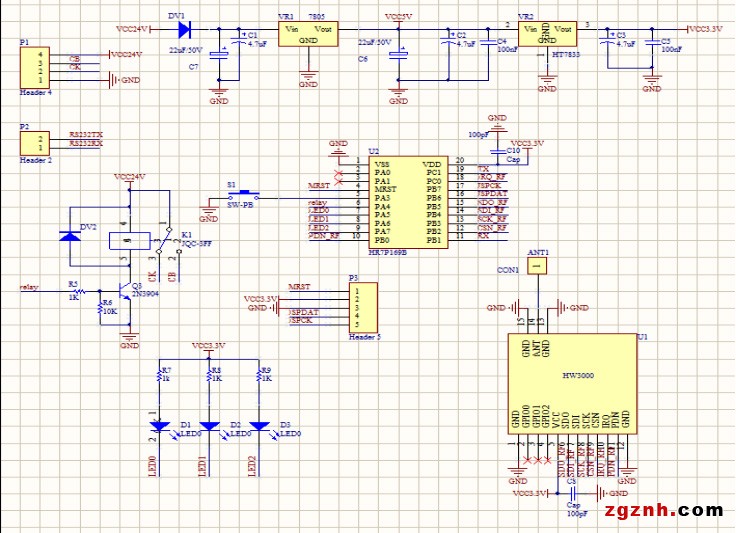

四、接收端原理圖

五、溫控器方案成本和優勢

1.無線433M模塊HW3000模塊，通訊距離超過1公里

2.溫控器單片機HR8P506，內部集成LCD驅動和RTC

3.通斷控制器單片機HR7P169B
