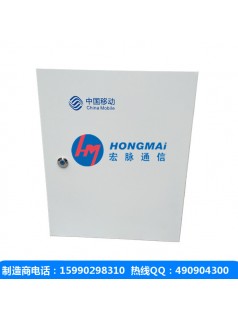

72芯光纖分纖箱性能描述
機械性能
連接器插拔耐久性壽命>1000次。
全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。
對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。
阻燃：符合 GB5169.7 實驗A 要求。
電氣性能
連接器衰減（插入、互換、重復）≤0.3dB；
回波損耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高壓防護接地裝置：
絕緣電阻：≥1000MΩ/500V（直流）。
耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。
接地線截面積：>6mm2 ，接地處有明顯的接地標志。
優勢
各種接頭端接方便，安裝靈活。
有抽屜式和固定式等多種規格；
模塊化光纖配線箱端接更方便，使用更靈活；
支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等；
在1U的空間多可端接48芯LC或MT-RJ（24個雙口LC或24個MT-RJ）光纖連接頭；
密閉管理；
前面操作，安裝迅速方便；
高度1U，內置兩組光纖盤繞環；
凹入隱藏式或者齊平鑲嵌式安裝。

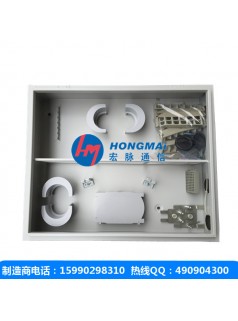

分光箱產品結構與應用場景寧波宏脈的樓道終端光分路箱采用模塊化設計，具有二個到四個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。光分插片靈活的配置方式，限度為運營商節約初期投資。光分路器插片集光分與適配器為一體，極大的方便了工程施工，也減少了因施工或保管不當造成的損壞。1×4和1×8采用一個插槽，1×16占用2個插槽，1×32占用4個插槽。尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。上聯光纜：容量12芯，常規容納2根光纜進入（可選擇特殊設計進入4－6根纜,特殊要求訂貨時需說明）。皮線出纖：皮線接SC快速連接頭至用戶端，32芯。進纜方式：上進/下進。光分路器：適用1：4，2：4，1：8，1：16，2：16，1：32，2：32光分路器 上圖：下層2個1×4，上層2個1×8光分插片
|
型號 |
規格尺寸 （mm） |
上聯光纜容量 |
皮線（SC冷接子）容量 |
光分路器容量（個） |
|||
|
1：4 |
1：8 |
1：16 |
1：32 |
||||
|
GPX41-XS-16A |
340*380*95 |
12芯 |
16芯 |
2 |
2 |
1 |
0 |
|
GPX41-XS-32B |
340*460*95 |
12芯 |
32芯 |
4 |
4 |
2 |
1 |
LET-XS系列光分路器插片
LET-XS系列光分路器插片專用于GPX41-XS A,B,C,D型樓道終端分路箱
1×4(8)光分插片(占用一個插槽) 1×16光分插片(占用兩個插槽) 1×32插片(占用四個插槽)
|
光分路器插片規格 |
||||
|
規格型號 |
1：4（1個槽位） |
1：8（1個槽位） |
1：16（2個槽位） |
1：32（4個槽位） |
|
拉錐式光分路器(FBT) |
LET-XS-FB41 |
LET-XS-FB81 |
―― |
―― |
|
芯片式光分路器(PLC) |
LET-XS-PL41 |
LET-XS-PL81 |
LET-XS-PL161 |
LET-XS-PL321 |
C型樓道終端光分路箱（2個插槽）
樓道終端光分路箱的改進型，適用于舊區改造時客戶不允許樓道內新安置設備的情況，可將其直接放入原有C、D、E 樓道箱內。還可根據用戶實際需求定制不同尺寸。上聯光纜：容量 12芯，可容納2根光纜進入；皮線出纖：皮線接快速連接頭至用戶端，32芯。進纜方式：上進/下進。光分容量： 兼容 1：4，2：4，1：8，1：16，2：16，1：32，2：32等光分路器；
GPX41-XS-16 C型樓道終端光分路箱（2個插槽） 上圖：裝入D型樓道箱，配1×16光分模塊
D型樓道終端光分路箱（4個插槽）
GPX41-XS-32 D型樓道終端光分路箱（四個插槽） 裝入D型樓道箱，配1×32光分模塊
|
型號 |
規格尺寸（mm） |
上聯光纜容量 |
皮線 容量 |
光分路器容量（個） |
|||
|
1：4 |
1：8 |
1：16 |
1：32 |
||||
|
GPX41-XS-16C |
300*260*95mm |
12芯 |
16芯 |
2 |
2 |
1 |
0 |
|
GPX41-XS-32D |
345*260*95mm |
12芯 |
32芯 |
4 |
4 |
2 |
1 |
安裝流程圖
1，箱體固定：
A,B型采用膨脹螺絲固定在墻上。C,D型用自攻螺絲固定于樓道箱內，注意不要太靠邊，留出翻轉和走纖的空間。
2，光纜進入開剝固定接地：
標準型號可進入2根光纜，12芯熔接，可按照特殊要求定制4－6根光纜進入，24芯熔接，外形尺寸會相應改變。
3，尾纖熔接和停泊：
尾纖必須留有1.5米的余長，應圍繞熔接盤盤繞一圈以上，然后將SC連接頭插入停泊區的適配器上。16A,16C型停泊區容量4芯，32B,32D型停泊區容量6芯。注意：尾纖從底板走到翻板的過程必須而且一定要沿著黃色搭扣分布的方向并用黃色扎帶固定，不能使尾纖的曲率半徑太低，不能使尾纖在翻轉時受到損傷。
32B和32D型停泊區容量6芯 16A和16C型停泊區容量4芯
4，皮線進入固定
皮線可以從箱體左側的上面也可從左側下面進入箱體，進入箱體后應按
照右圖留出足夠余長后用扎帶進行固定。 皮線進入箱體后按照黑色的萬能搭扣的分布進行走向和盤儲。見圖 16A型箱體皮線走纖方向32B型箱體皮線走纖方向 16C型箱體皮線走纖方向 32D型箱體皮線走纖方向
5,皮線接機械活動連接頭（冷接子）
皮線接好機械活動鏈接頭后，插入光分路器模塊即可。
6，接上聯尾纖
從停泊區取出上聯尾纖，經過黃色搭扣所示的走纖途徑，插入光分路器即可。此處注意，一定嚴格按照黃色搭扣所示的走纖途徑，走纖半徑要自然過渡，不能讓上聯尾纖在翻轉過程中受到損傷。
接地裝置結構:
1 保護接地處必須有明顯的接地標志。
2接地裝置與光纜中金屬加強芯及金屬擋潮層、鎧裝層相連，接地線的截面積必須不小于6mm^2。
耐電壓水平: 接地裝置與箱體及機架之間的耐電壓不小于3000V (DC)，1min不擊穿、無飛弧。
絕緣電阻: 接地裝置與箱體金工件之間的絕緣電阻必須不小于2×10^4MΩ，試驗電壓為直流500V。
4.1 材料
⑴ 非金屬箱體采用的材料必須符合GBT 15568-2008通用型片狀模塑料(SMC)的要求，或者采用更好的耐侯性材料，箱體壁厚必須不小于5mm。
⑵ 金屬箱體必須采用牌號為Q235-A或更好的金屬材料，厚度不小于1.2mm。
⑶ 非金屬構件必須采用阻燃型ABS塑料或更好的塑料材料。
⑷ 光纖配線箱組成材料必須符合SJ，T 11363-2006規定的均勻材料(EIP-A類)有毒有害物質含量的要求。
4.2 機械物理性能
⑴ 箱體必須具有良好的抗腐蝕耐老化和抗破壞性能。
⑵ 箱體頂端表面必須能承受不小于500N的垂直壓力，箱體門打開后，在門的外端必須能承受不小于100N的垂直壓力。卸去載荷后，箱體必須無破壞痕跡和永久變形。
⑶ 當有光纜引入時，普通光纜固定后必須能承受不小于500N的軸向拉力;自承式蝶形光纜固定后必須能承受不小于200N的軸向拉力。經拉伸、扭轉試驗后檢查光纜固定處，光纜必須無任何松動、破壞現象。
4.3 密封性能
⑴室內型箱體的防護性能必須達到GB 4208-2008中IP53級要求。
⑵室外型箱體的防護性能必須達到GB 4208-2008中IP55級要求。
4.4 燃燒性能: 設備內所有非金屬材料結構件(含尾纖或跳纖)的燃燒性能必須能符合YD，T 988-2007中規定的要求。
三、 運輸試驗要求
包裝合格的產品必須能承受GB，T 3873-1993中"A10 公路運輸"或振動替代法試驗要求，試驗結束后產品外觀必須完好無損，各部件、緊固件不松動，箱體門啟閉自如，門鎖靈活可靠，插入損耗、回波損耗必須符合本標準規定的要求。
四、光纖活動連接器技術指標:
按照《SC，LC型適配器及單模光跳纖》的要求。
光纖活動連接器的光學指標應符合YD，T 988-2007中5.4項規定。
按裝配圖檢查產品所有零部件應無遺漏， 采用視察法和操作驗證法檢查各個功能裝置安裝齊備性及其達到的功能性。
5.2 光分插片
按下圖連接。
圖十六 光分插片檢測連接圖
將標準跳纖按虛線連接，調測使得光功率為0dB(利用置0鍵)。然后將標準跳纖按圖中實線連接， 測得的光功率值為光分插片的插入損耗值。
光分插片的插入損耗值應≤光分路器插入損耗的標稱值 + 光纖活動連接器插入損耗的標稱值×2。
6.1 檢驗分類
設備的檢驗分為出廠檢驗和型式檢驗兩類。產品檢驗由品質部負責進行，出廠產品必須附有合格證。
6.2 出廠檢驗
6.2.1 抽樣方案
應按照GB，T 2828.1中一般檢查水平Ⅱ，正常檢驗一次抽樣方案進行抽樣，箱體檢驗項目抽取樣本按臺數計，跳纖抽取樣本按適配器安裝數的2倍計。AQL值B類不合格為1.0，C類。不合格為2.5。
1.標志
分纖箱必須有標識，標明執行的標準號、產品型號、名稱、商標、生產單位、出廠年月。分纖箱的連接器必須有商標或生產廠家的標記。分纖箱內的光纖熔接盤片必須有商標或生產廠家的標記。
2.包裝
⑴ 設備產品必須包裝出廠，包裝要求及包裝箱面標志必須符合GBT 3873 中的規定。
⑵ 包裝箱內除產品外，還必須裝入以下物品和有關文件，文件可用塑料袋或紙袋封裝:
Ø 備附件及專用工具;
Ø 產品使用說明書;
Ø 產品合格證;
Ø 裝箱清單。
3. 運輸
設備產品包裝后，可用汽車、火車、輪船、飛機等運輸，在運輸中必須避免碰撞、跌落、雨雪的直接淋襲和日光暴曬。
4. 貯存
設備產品必須貯存在通風良好、干燥的倉庫中，其周圍不必須有腐蝕性氣體存在，貯存溫度為-25℃~+55℃。
