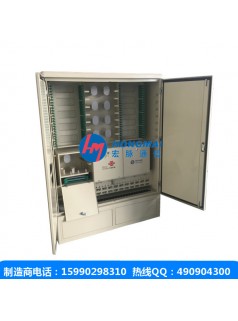

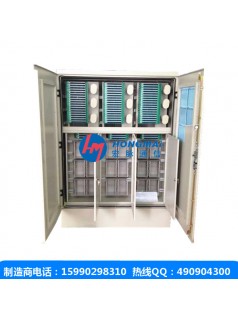

720芯三網合一光交箱

中文名光纜交接箱環境溫度-40℃-+60℃相對濕度≤95%大氣壓力70kpa-106kpa

性能

光纜交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

①活動光纖連接器應滿足所選用型式的相關標準中規定的“插入損耗”和“回波損耗”的要求。

②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。

③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。

④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。

容量

光纜交接箱的容量是指光纜交接箱能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比，所以不宜過大。在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。　光纜交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分。

特點

IP65級不銹鋼

●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞

●箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀

●箱體采用雙層結構，中間充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●可安裝有FC、SC光纖適配器

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

SMC

●箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能

●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●適合FC、SC光纖適配器的安裝

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

●適用標準：YD/T 988-2007

指標

連接器損耗（插入，重復）：≤0.5db

回波損耗：pc≥40db, UPC≥50dB, APC≥60dB

光纖轉接器插拔1000次變化量≤0.2dB

重要性

業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。

在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入基站(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。

光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。

總之，光交接箱在本地光纜網中的應用重要是對光纜纖芯的有效管理和合理規劃利用，提高光纜纖芯的精細化管理，同時使光纖網絡的建設具備靈活性和很好的擴展性，讓光纜物理網絡更好的服務于電信業務的發展建設。

裝配要求

①箱門開啟角度應不小于120°。

②門鎖的啟閉靈活可靠。

③保護接地處應具有明顯的接地標志。

④光纜光纖無論在箱內何處布放轉彎，應保證其彎曲半徑不小于30mm。

⑤光纜引入口的設置應保護光纜引入時，其彎曲半徑大于光纜直徑的20倍。

宏脈光交接箱設計原則及施工規范

光纜交接箱是用于光纖網絡中主干光纜與配線光纜節點處的接口設備，它用于室外光纜的連接、配線和調度，并通過光纖活動連接器和跳線將光纜和光纜中各纖芯進行靈活連接。

1.宏脈光交接箱覆蓋區域界限應符合下列要求：

• Ø 應按照自然地理條件，結合接入點密度與容量、原有管線資源的合理利用等因素綜合考慮，將就近的接入點劃在一個交接區里。
• Ø 交接區的邊界應以河流、湖泊、鐵道、公路干線、城市主要街道、公園、高壓走廊及其它妨礙線路穿行的大型障礙物為界，交接區的地理分界線力求整齊。
• Ø 交接區的劃分要以近期為主，兼顧遠期發展，服務面積不宜過大。

2.宏脈交接箱配線光纜的容量確定

光纜交接箱配線容量可以參照下面公式進行計算:

光纜交接箱配線容量（芯）＝終光接入點數×2×有效接入點率；式中的有效接入點率取50%。

因接入接入點的不確定性，光纜配線容量僅作為計算交接箱容量的依據，而不作為工程設計和施工實際容量。光纜配線工程的設計按業務需求、分期分布實施。

3.宏脈交接箱主干光纜的容量確定

光纜主干的確定應根據光纜的配線容量按一定的比例進行配置,但考慮到主干接入的不確定性，主干容量選取時，應根據接入接入點的配線容量按一定比例計算，同時又要考慮主干不確定性因素，進行適度冗余。

主干與配線的比例一般取K=1：1.2～1.5。

主干不確定性因子L取1.2。

主干光纜容量(芯)＝配線容量(芯)×K×L。

考慮到主干光纜路由資源的充分利用，避免重復建設，主干光纜的布設可以一次到位。

4.宏脈交接箱的選定

與市話電纜接接箱類似，光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后，經固定、熔接、配纖后，使用跳纖將主干層光纜和配線層光纜連通。交接箱的使用期是同網絡使用期一樣，通常約20-25年。

選擇高品質的室外箱體使其具有高強度、抗沖擊、耐腐蝕和具有保溫隔熱功效可減緩箱內外溫度劇烈變化，能有效防止箱體內由于氣候驟變而引起的水氣凝結。從而減少凝露現象的產生，并有效地保證箱體內光器件工作環境，同時配合選用耐環境變化的光器件和設計合理的盤纖、跳線路由，能大大減少由于環境變化而產生的光器件附加衰耗的增加和光纖微彎的產生。

交接箱采用模快化設計，使運營商能夠隨著接入點的增加而方便擴容，延長了固定資產的投入。

小型化、高密度、安裝靈活的特點，使交接箱可以減少室外占地面積和行人的注意，避免引起人為的破壞。

●箱體性能：

光纜交接箱既然是一種室外設備，那么對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。

●容量：1.產品外形尺寸：1030*550*310,1450*750*320,1450*750*540

2.大容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯

在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。那么更合理的情況應該是怎樣的呢?從光纜交接箱的原理圖可以看出，光纜交接箱的容量實際上應包括主干光纜直通（或直熔）容量、主干光纜配線容量和分支光纜配線容量三部分。
