張力傳感器 | XJC-ZL08 產品介紹

 產品應用
張力傳感器又叫張力檢測器，是一種在張力控制過程中，用來檢測紗線張力大小的儀器。本質上，張力傳感器也是一種稱重傳感器。

設備介紹
XJC-ZL08系列法蘭式張力傳感器被成對的安裝在測量輥的末端，可以地檢測包裹角度拉動材料 所產生的合力，傳感器設計外形輪廓很低，可以對機架內的空間要求降低到最小程度，開口套管設計，便于安裝更換，有標準式安裝和法蘭式安裝兩種安裝方式可供選擇，采用電阻應變式原理，具有信號 準確且穩定，結構緊湊，受力形變小等特點。每只傳感器均經過高低溫驗證保證產品性能。

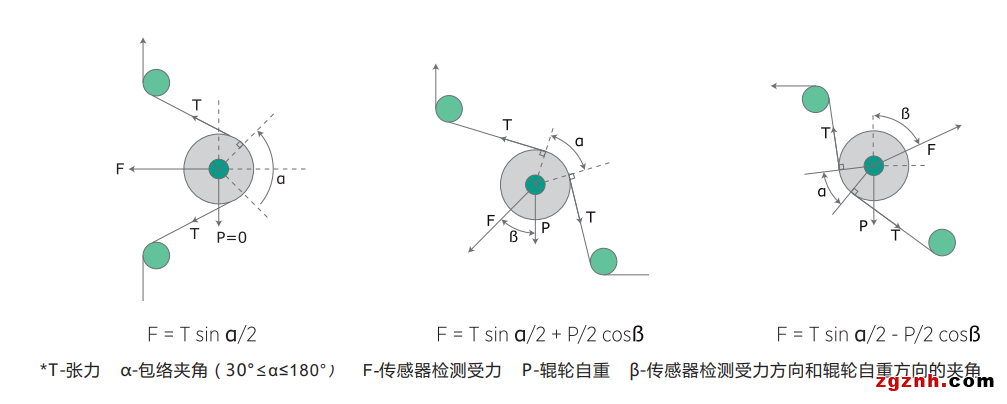

受力計算








設備特點介紹

- 結構緊湊，可以在狹窄設備進行安裝

- 內置自調心軸承，可以對軸膨脹和未對準

( 軸兩端不在一個平面上)情況進行補償

- 內置新型機械式10倍防過載保護結構

- 溫度漂移小，具有良好的線性誤差和重復性誤差

- 堅固的連接帶來長久的可靠性能

- 兩種安裝方向可以供選擇

- 標準M12*1插頭設計

結構及工作原理
張力傳感器的原理是在稱重傳感器的基礎上，利用兩個張力傳遞部件來傳遞力，力傳感器的內部結構是固定在壓電板中心區域的壓電板墊片的一側，壓電基片是位于另一側邊緣和力傳遞部分之間并靠近壓電板。
