稱重傳感器
能將作用在被測物體上的重力按一定比例轉化為可測量的輸出信號，它是衡器上使用的一種力傳感器。不同位置的重力加速度和空氣浮力對轉換的影響。可方便地與各種機械設備（如滾道、平臺、罐體、料斗等）連接，性能指標主要包括滯后誤差、重復性誤差、線性誤差、蠕變、零溫特性和靈敏度溫度特性。
靜載稱重模塊具有結構簡單、安裝維護方便、互換性好的特點，采用模塊化設計。適用于各種靜載稱量場所，能滿足工業生產環境中容器等稱量體的稱量。
適用于化工、制藥、倉儲、建材、冶金、水泥等行業的料斗、儲罐、反應釜、溶解槽的靜態測量。
四線制：
EXC+、EXC-：電源線，即儀表供給傳感器的直流電源。
SIG+、SIG-：信號線，即傳感器輸出的信號線，輸出至儀表。
六線制：
除上述四根線外，比四線制的多兩根：
SEN+、SEN-：反饋線，即傳感器將實際接受到的電壓值再反饋給稱重儀表。
另外，四線制的和六線制的傳感器都有屏蔽線：SHIELD
二者的區別：
四線制的應用于稱重傳感器和稱重儀表距離較近，線路電壓損耗非常小的場合。六線制的應用在長距離測量的場合，其抗干擾能力強，測量。
一般情況下，稱重儀表對四線制和六線制的傳感器是兼容的。不過在四線制傳感器接線時，在稱重儀表端應用導線把EXC+和SEN+短接，EXC-和SEN-短接。

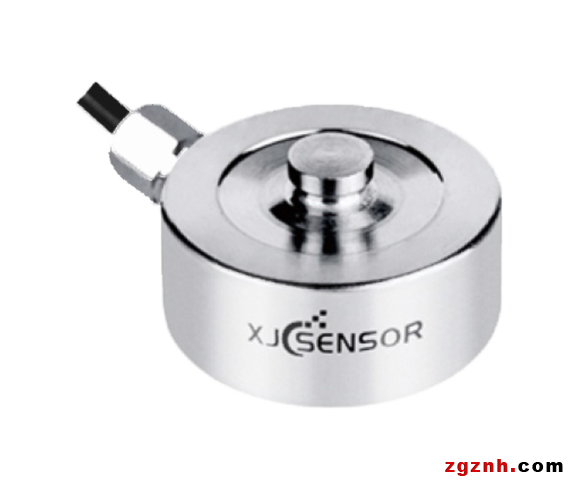

XJC-Y01-20-4M
★XJC-Y01-20-4M采用高精度電阻應變式原理
★可滿足0-1000kg范圍內的力測量。
★ 磨合結構設計，壓式承載，安裝使用方便靈活
★優質不銹鋼材料
★體積小巧，外型美觀
★響應頻率高
什么情況下要判斷傳感器的好壞？
介紹完傳感器與儀表了，下面我們來分享一下如何判斷傳感器的好壞。
首先要知道什么情況下需要判斷傳感器的好壞，有以下兩點：
1、儀表顯示重量與實際重量不符，相差較大。 當我們用標準砝碼來檢驗稱的準確性時，如果發現儀表顯示重量與砝碼重量相差較大，而且通過校驗稱的零點、量程都無法改變這一現象的話，那就要考慮傳感器是不是壞了。我們在實際工作中，遇到過這樣的一種情況:一臺打包計量稱，其灌裝一包飼料的包重是20KG（包重可以根據需要設置），但是用電子秤復核其包重時，要么多，要么少，和目標量20KG相差較大。
2、儀表出現報警代碼“OL”。 該代碼是超重的意思，如果儀表經常報該代碼，那就要檢查傳感器是不是壞了。
判斷傳感器好壞的方法
一、購買前對稱重傳感器進行性能預判
①額定量程：稱量范圍上下限的差值。指空載與額定載荷輸出之間的差。如稱重的物體重量超出額定量程則會造成傳感器過載，繼而損壞稱重傳感器。購買稱重傳感器時應對稱重物體的重量有充分的了解。
②靈敏度：稱重傳感器的靈敏度，一般通常為2mV/V。不同結構的稱重傳感器設定的靈敏度范圍會有區別，與溫度因素，應變計的選擇，彈性體材質以及構造與設計都有一定直接的關系。
③輸入/輸出阻抗：稱重傳感器阻抗的大小對使用壽命的影響是有影響的。為了降低損耗，延長使用壽命，盡量選擇高阻抗的稱重傳感器，但由于高阻抗的稱重傳感器應變計的成本和制造難度要高，所以價格會較高，購買時可根據自己需求選擇。
④絕緣阻抗：稱重傳感器的絕緣阻抗是判斷稱重傳感器好壞的重要指標。絕緣阻抗反映出的是材料的質量情況。如果在環境比較惡劣的情況下，可以更加突出他的重要性。
⑤彈性體：彈性體的材質問題也是該考慮的因素，稱重傳感器可選的材質有很多，無非就是結合自己的行業需求及環境的影響，從中選到適合自己的為最好。
二、使用過程中判斷稱重傳感器的好壞
稱重傳感器是稱重單元中一個比較容易損壞的元件，撞擊、過載、老化、高溫、腐蝕等原因很容易造成傳感器的損壞。
①物理觀察：觀察稱重傳感器的外觀是否變形，裂紋等情況。
②測量電阻：用萬用表測量稱重傳感器的輸入輸出電阻后，與說明書相比較，如果有很大差異會導致傳感器損壞。如果沒有說明書，則通過阻值進行判定。
1：輸入電阻≥輸出電阻＞橋阻
2：橋阻之間相等或者兩兩相等
（輸入電阻為EXC+到EXC-之間的電阻，輸出電阻為SIG+到SIG-之間的電阻，橋阻為EXC+到SIG+,EXC+到SIG-，EXC-到SIG+，EXC-到SIG-之間的電阻）
由此，可以判定稱重傳感器是否損壞。
③測量電壓
首先，在萬用表的直流電壓范圍內測量儀表端子EXC+與EXC-之間的電壓值，這是稱重傳感器的激勵電壓，正常情況下，激勵電壓（EXC+到EXC-之間）是5-10V。現在，以DC5V為例，我們接觸的稱重傳感器的輸出靈敏度一般為2mv/V，即稱重傳感器輸出信號每1V的激勵電壓為2mv的線性關系。
設備空載時，輸出電壓（SIG+到SIG-之間）接近于0，小于傳感器最大輸出量。（傳感器最大輸出量=激勵電壓*傳感器靈敏度，稱重傳感器傳感器靈敏度以2mV/V居多），超出此范圍則需更換傳感器。）
