產品特點
●各輸入信號通道之間全隔離，隔離電壓3000VDC
●數據采集隔離轉換成R485/232支持Modbus RTU通訊協議
●測量精度優于0.05%，可以程控校準模塊精度
●信號輸入/輸出之間隔離耐壓3000VDC
●低成本、小體積模塊化設計方便桌面或?qū)к壈惭b使用
●寬電源供電范圍：8-50VDC
●可靠性高，編程方便，易于安裝和布線
●用戶可編程設置目標模塊地址、波特率等
●可直接根據現場數據采集顯示結果進行監控
典型應用
●工業設備運行測量、監視和遠程控制
●智能樓宇控制、安防工程等自動化系統監控
●RS232/485總線工業自動化系統遠程監測
●傳感器信號隔離轉換及長線傳輸
●模擬信號A/D轉換、調整及遠程變送
●工業現場多路運行數據的獲取與記錄
●醫療、工控產品開發
●模擬量4-20mA/0-10V采集隔離及變送
2路-4路輸入各通道隔離型防竄擾數據采集模塊
ISO AD02/4A功能簡介 ISO AD02/4A 通道隔離型 AD 數據采集模塊，可用來測量輸入回路完全獨立的兩路(或四路)的電流或電壓信 號，各數據采集輸入通道隔離后不會產生地線環流和相互干擾，滿足工業現場過程控制高可靠性能需要。 模擬信號輸入，24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的 自行編程校準。具體電流或電壓輸入量程請看產品選型，測量兩路信號時兩路輸入選型必須相同。
1、 通訊協議
通訊接口： 1 路標準的 RS-485 通訊接口和 1 路標準的 RS-232 通訊接口。 通訊協議： 支持兩種協議，ASCII 字符協議和 MODBUS RTU 通訊協議。可通過編程設定使用那種通訊協議， 能實現與多種品牌的 PLC、RTU 或計算機監控系統進行網絡通訊。 數據格式：10 位。1 位起始位，8 位數據位，1 位停止位。 通訊地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊 網絡最長距離可達 1200 米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD 保護， 通信響應時間小于 100mS。
2、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字 濾波，也可以很好的抑制來自電網的工頻干擾。
2路-4路輸入各通道隔離型防竄擾數據采集模塊

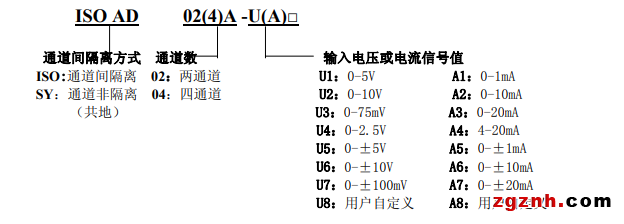

產品選型
備注：ISO表示通道隔離，SY表示通道非隔離；AD表示A/D采集轉換模塊。
ISO AD模塊同時支持RS23 和RS485 通訊接口輸出，用戶可根據使用環境選擇對應通訊接口，
但同一時刻兩個接口只能有一個工作，否則會產生干擾。
選型舉例 1： 型號： ISO AD 02A-A4 表示兩通道，4-20mA 信號輸入。
選型舉例 2： 型號： ISO AD 04A-A7 表示四通道，0-±20mA 信號輸入。
選型舉例 3： 型號： ISO AD 02A-U1 表示兩通道，通道隔離,0-5V 信號輸入。

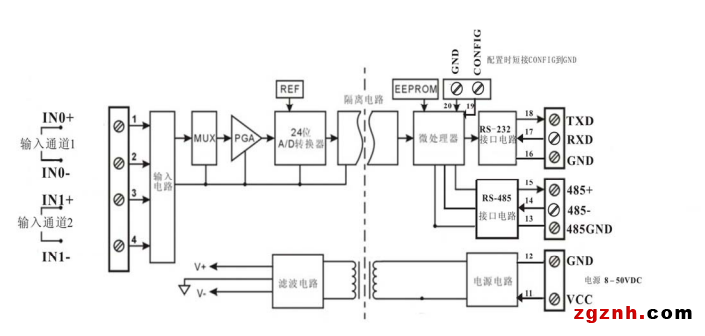

ISO AD 02A 兩通道隔離型AD數據采集模塊產品原理框圖

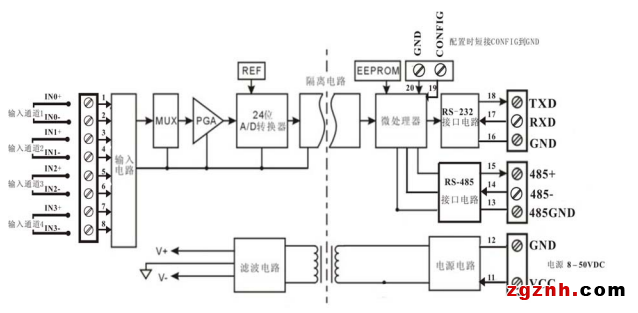

AD 04A 四通道隔離型AD數據采集模塊產品原理框圖
2路-4路輸入各通道隔離型防竄擾數據采集模塊
通用參數
(typical @ +25℃，Vs為24VDC)
●輸入類型： 電流輸入 / 電壓輸入
●精 度： 0.05% 輸入失調： ±0.1 uA/℃
●溫度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
●輸入電阻： 50Ω (4-20mA/0-20mA/0-±20mA電流輸入)
●100Ω (0-10mA/0-±10mA電流輸入)
●1KΩ (0-1mA/0-±1mA電流輸入)
●大于1MΩ(電壓輸入)
●帶 寬： -3 dB 10 Hz
●轉換速率： 10 Sps
●共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
●常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
●輸入端保護： 過壓保護，過流保護
●通 訊： 協議 RS-485 或 RS-232 ASCII碼字符協議 和 MODBUS RTU通訊協議
●波特率（300、600、1200、2400、4800、9600、19200、38400bps）可軟件配置
●地址（00H~FFH）可軟件配置
●通訊響應時間：100 ms
●最大 工作電源： +8 — 50 VDC 寬供電范圍，內部有防反接和過壓保護電路
●功率消耗： 小于1W 工作溫度： - 45 — +80℃
●工作濕度： 10 — 90% (無凝露)
●存儲溫度： - 55 — +85℃
●存儲濕度： 10 — 95% (無凝露)
●隔離耐壓： 輸入 / 輸出 或通道間 之間： 3KVDC，1 分鐘，漏電流 1mA 其中輸出和電源共地。
●耐沖擊電壓： 3KVDC， 1.2/50us(峰值)
●外形尺寸： 123 mm x 70 mm x 30mm
