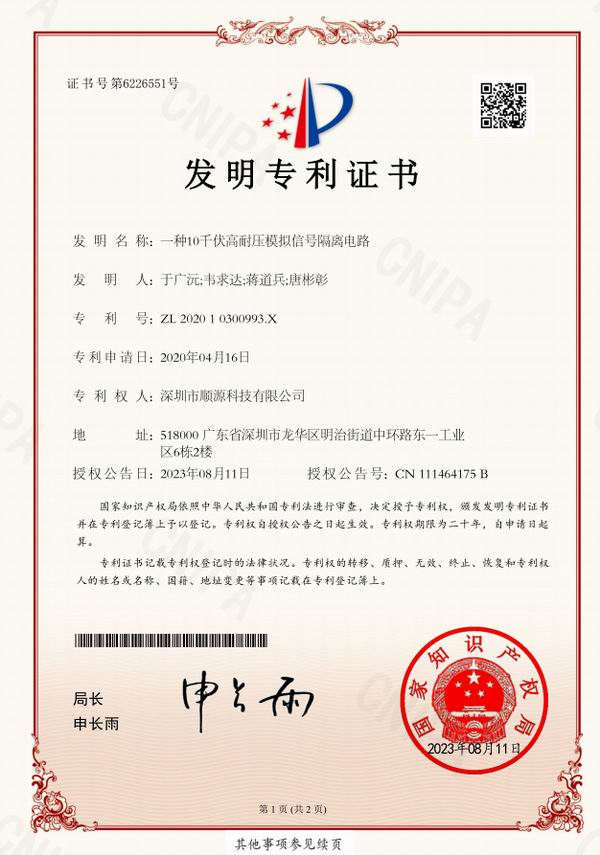

順源10千伏高耐壓模擬信號隔離放大器技術獲發明專利授權

發布時間：2023-08-21 瀏覽次數：36131 返回列表

順源新研制的ISOH系列業界最高10KVAC隔離電壓小體積（16腳單列直插SIP16 Pin）低成本直流（電壓/電流）模擬信號有源型兩隔離放大器，是一種磁電隔離的模擬混合集成電路。IC內部在同一芯片上集成了一個1萬伏高隔離的DC/DC轉換電源和一組磁電耦合的模擬信號隔離放大器，采用磁電耦合的低成本方案，主要用于對EMC（電磁空間干擾）無特殊要求的場合。信號輸入及輸出側寬爬電距離及內部隔離措施使該放大器模塊能通過10KVAC高電壓測試。模塊內部的隔離電源除給放大電路供電還可以向外部提供一組5V(最大3mA)直流配電電源，給信號輸入端外部電路擴展使用，如電橋電路、小信號放大電路、基準電路等。ISOH系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離放大及轉換變送功能。

順源科技以“客戶的成功，我們的價值”為經營理念，按照ISO 2012質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代的需求。

順源科技在DC-DC模塊電源、隔離放大器變送器、智能傳感器、二線制變送表產品上有21年的設計、生產經驗，公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

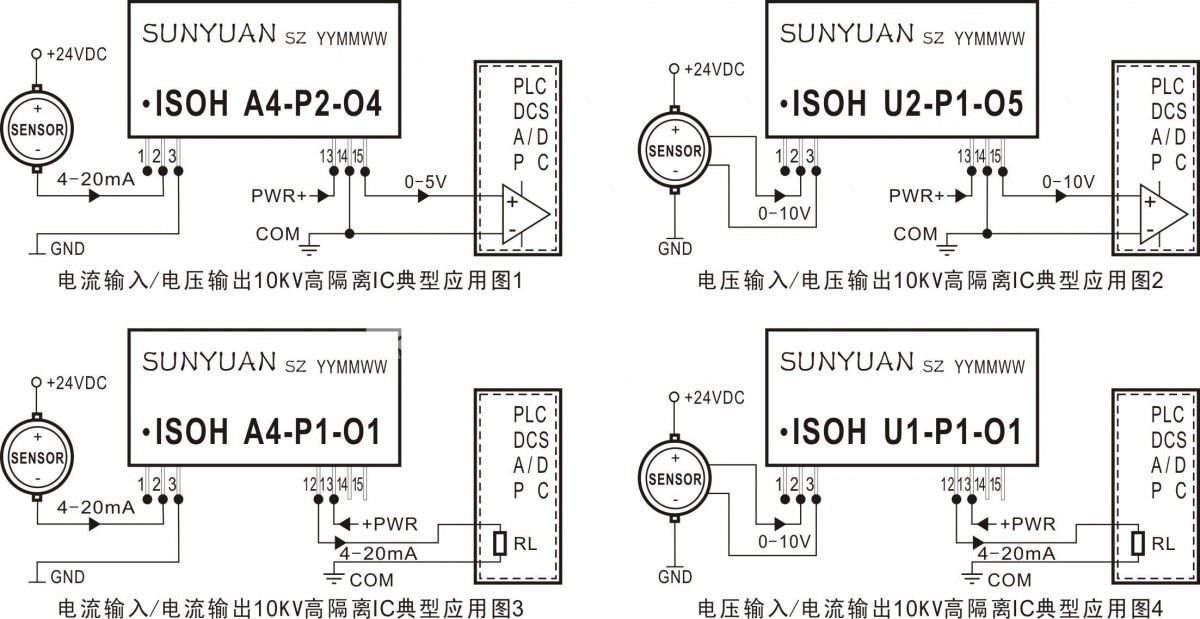

本次新研制的ISOH系列1萬伏高隔離有源型新產品，可實現工業現場傳感器與儀器儀表、PLC、DCS之間信號的高精度、高線性度的10KV抗EMC高隔離傳輸及轉換放大。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、電動汽車及充電樁安全運行控制、高壓發電機或電動機運行監測、電網輸配電遠程監控、儀器儀表與傳感器在高壓回路中信號收發、醫療設備安全隔離柵、工業自動化高電壓大電流控制、核電發電配電裝備等領域廣泛應用。

QQ截圖20230821100335
