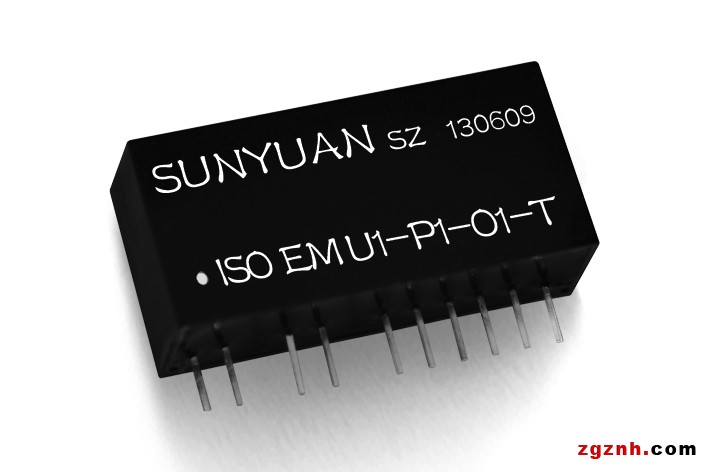

可現場校準的模擬量隔離放大器:ISO EM U(A)-P-O-T系列. 零點增益可調型隔離變送器隔離放大器.
| 產品類別： | 隔離放大器隔離變送器 >> 零點增益可調隔離放大器 | ||
| 輸 入： | 0-20mA,4-20mA,0-10V等 | 輸 出： | 0-5V,4-20mA,0-10V等 |
| 隔離方式： | 磁電隔離 | 隔離電壓： | 3000VDC |
| 封裝方式： | SIP 12 | 關 注 度： | 該產品已被關注 5130 次 |
| 說 明： | 可現場校準的模擬量隔離放大器:ISO EM U(A)-P-O-T系列. | ||
零點可調|零點校準|滿度可調|滿度校準|增益可調|調增益|調零點|調滿度。ISO EM-T系列模擬量磁電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一組多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。
ISO EM-T系列模擬量磁電隔離放大器變送器內部采用電磁隔離技術，相比光耦隔離具有更好的溫漂特性和線性度。IC的零點和增益可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。
產品特點
● 精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%
● 可外接多圈電位器進行調節零點和增益、滿度校準
● 輔助電源、模擬量輸入與輸出之間：3000VDC 三隔離
● 輔助電源：5V,12V,15V,24VDC等單電源供電方式
● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模擬信號之間相互隔離、放大及轉換
● 工業級溫度范圍: -20 ~ +70 ℃
● EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施
● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝
典型應用
● 直流電流或電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據采集隔離
● 儀器儀表與傳感器信號收發
● PLC、DCS現場模擬信號隔離采集
● 變頻器信號遠程抗干擾無失真?zhèn)鬏?
● 電力監控、醫療設備隔離安全柵
● 傳感器4-20mA等模擬信號一進二出、二進二出、一進四出隔離放大變送功能的實現
產品大額定值 （長期在大額定值環境下工作影響產品使用壽命，超過大值會出現不可修復的損壞。）
|
Continuous Isolation Voltage （高持續隔離電壓） 3KVDC/rms |
|
PW（電源電壓輸入大范圍） ±25%Vdd |
|
Junction Temperature （大工作環境溫度） - 45℃ ~ + 85℃ |
|
Lead Temperature （高安裝焊接溫度<10S） +300℃ |
|
Output Voltage Load Min（輸出電壓信號時的小負載） 2KΩ |
通用參數
|
精度、線性度誤差等級-------- 0.1 , 0.2 級 |
回 差 ---------- < 0.5% |
|
輔助電源---------- 5V,12V,15V,24VDC單電源 |
隔 離 ---------- 信號輸入/輸出/輔助電源 |
|
工作溫度---------- -20 ~ +70℃ |
絕緣電阻 ---------- ≥20MΩ |
|
工作濕度---------- 10 ~ 90% (無凝露) |
耐 壓 --------- 3KVDC(60HZ/S)漏電流 1mA |
|
存儲溫度---------- -45~ +85℃ |
耐沖擊電壓---------- 3KVDC， 1.2/50us(峰值) |
|
存儲濕度---------- 10 ~ 95% (無凝露) |
|
產品選型舉例
例1： 輸入信號：0-5V ；輔助電源：24VDC ；輸出信號： 4-20mA；零點、滿度和增益可分別調節校準。
產品型號： ISO EM U1-P1-O1-T
例2： 輸入信號：4-20mA ；輔助電源：24VDC ；輸出信號：4-20mA；零點、滿度和增益可分別調節校準。
產品型號： ISO EM A4-P1-O1-T
