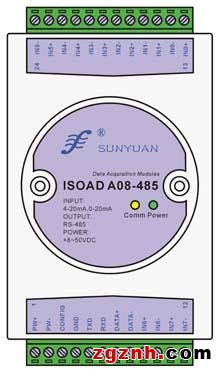

ISOAD系列產品是基于單片機的智能監測和控制系統，所有用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
ISOAD系列產品實現傳感器和主機之間的信號安全隔離和高精度數字采集與傳輸，廣泛應用于RS232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量/Pt100等熱電阻測量監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等遠程監控場合。通過軟件配置，可接入多種傳感器類型，包括電流輸出型、電壓輸出型、以及熱電偶等等。
產品內部包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信等功能模塊。每個串口多可接256只ISOAD系列模塊，通訊方式采用ASCII碼字符通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于主機編程。ISOAD系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。寬工作溫度范圍- 25℃～+70℃。
產品特點
● 8/16路各通道隔離模擬量輸入，RS485/232自動選擇輸出
● 電壓、電流、熱電阻等傳感器信號隔離采集AD轉換
● 測量精度誤差優于0.05%，非線性度誤差優于0.05%
● 每通道24位采集精度，出廠前所有通道已校準
● 信號輸入與輸出之間3KVDC 隔離
● 24VDC單電源供電，方便現場應用
● 可靠性高，編程方便，可以程控校準模塊精度
● 用戶可編程設置模塊地址、波特率等
● 支持Modbus RTU 通訊協議
典型應用
● 多路傳感器模擬信號測量、采集和控制
● 智能家居、樓宇控制、安防工程
● 工業現場RS232/485總線自動化控制系統
● 工業現場PLC/DCS信號隔離及長線傳輸
● 環保設備、交通設施遠程運行監控
● 現場多路傳感器信號的防干擾采集及遠傳
● 工業現場多路運行數據的獲取與記錄
● 自控設備、醫療儀器、工控產品的開發
● 模擬信號A/D轉換、調整及遠程變送

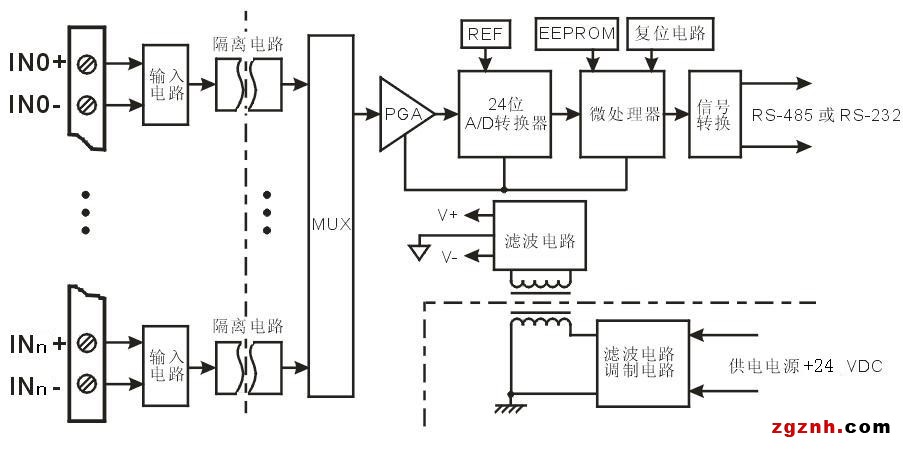

原理框圖
功能簡介
ISO AD 信號隔離采集模塊，可以用來測量多16路通道隔離/非隔離電流或電壓信號。
1、 模擬信號輸入
多16通道，每通道24位采集精度，出廠前各通道已校準。使用時，用戶也可以很方便的自行編程校準。
電流或電壓輸入量程請參考產品選型表，所有通道輸入信號類型與量程都必須相同，即同為電壓或電流型。
2、 通訊協議
通訊接口：本產品具備RS485/232自動選擇輸出功能，一路標準RS-485通訊接口或一路標準RS-232通訊接口，使用時僅一路有效。
通訊協議：支持兩種協議，專用ASCII字符通訊協議和標準MODBUS RTU通訊協議，可編程設定。能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
校 驗 和：可根據需要設置校驗和。
通訊地址：（0～255）
波 特 率：（300、600、1200、2400、4800、9600、19200、38400、57600、115200bps）可用戶設定；RS-485模式下，通過雙絞屏蔽電纜連接，長通訊距離可達1200米。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100Ms/每通道。
3、 抗干擾
模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。內嵌數字濾波，可以很好的抑制來自電網的工頻干擾。
備注：熱電阻產品多能做的10通道。4-20mA或0-5V的常用信號可做到16路，各通道隔離模擬量輸入，RS485/232自動選擇輸出，用戶可以接在不同的通訊端口直接選擇RS485輸出或RS232輸出。
選型舉例1： 型號ISO AD16 A4-485；ISO AD：各輸入通道隔離型；A4-485：4-20mA輸入，輸出RS485接口
選型舉例2： 型號ISO AD10 Z1 W2-232；ISO AD：各輸入通道隔離型；Z1W2-232： Pt100熱電阻信號輸入，量程0 - 100℃， 輸出為R S232接口

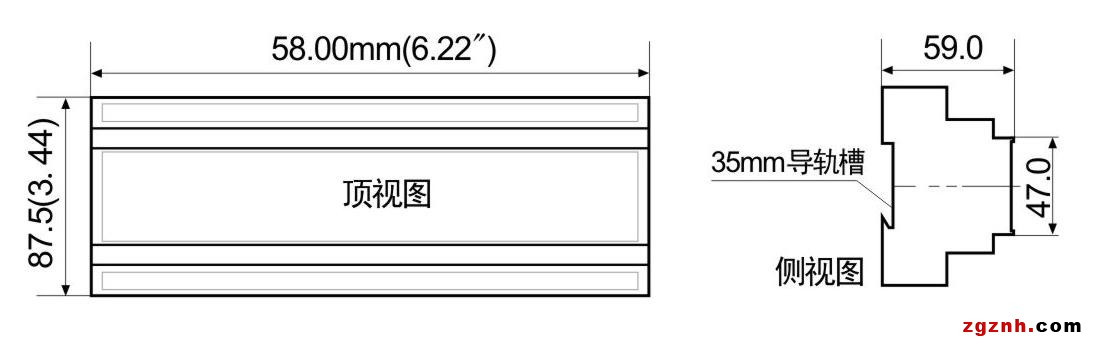

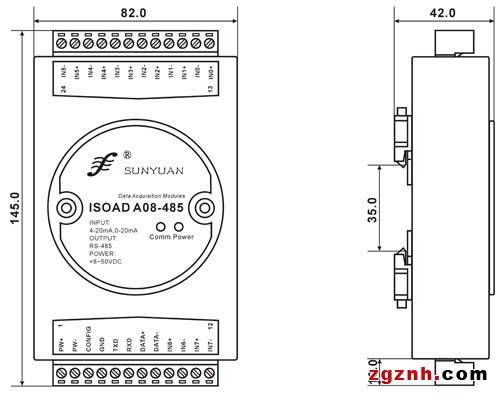

外形尺寸(158*87.5*59 mm)
