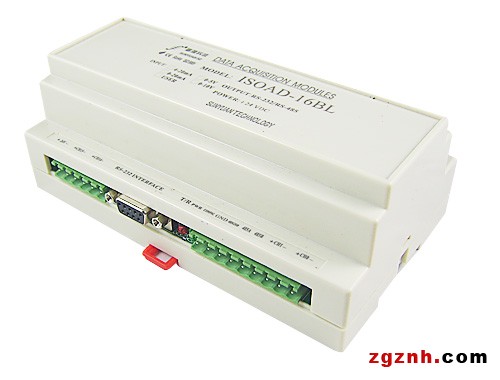

RS485數據采集器 16路多通道輸入隔離型數據采集器 4-20mA數據采集器

485數據采集器16路多通道輸入隔離型數據采集器4-20mA數據采集器

485數據采集器產品概述：
16路4-20mA信號采集，輸入通道之間互相隔離，測量精度優于0.05%，RS-485/232輸出，可以程控校準模塊精度。485數據采集器可靠性高，編程方便，易于安裝和布線。用戶可編程設置模塊地址、波特率等，支持Modbus RTU 通訊協議。

ISO AD系列485數據采集器，通道數為16路，產品實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。485數據采集器通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸（I/O），ISOAD系列485數據采集器產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等等。

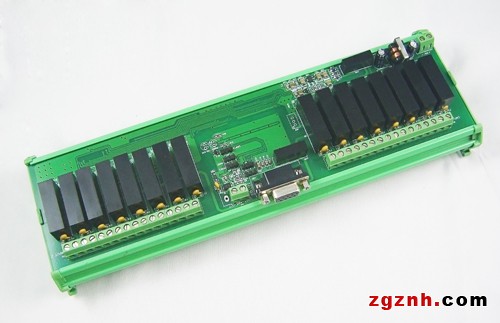

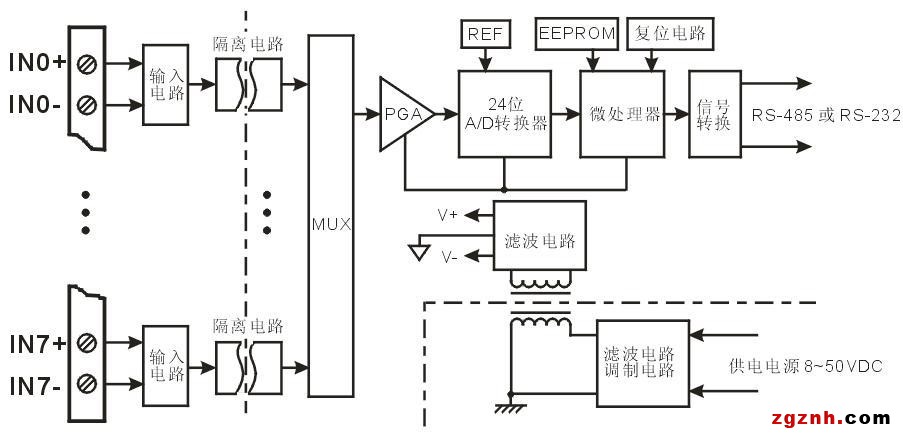

ISOAD系列485數據采集器產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。485數據采集器每個串口多可接256只 ISO AD系列模塊，通訊方式采用ascii   碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

ISO AD系列485數據采集器產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

ISO AD系列485數據采集器產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。485數據采集器工作溫度范圍- 45℃～+85℃。

RS485數據采集器產品可實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。485數據采集器通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出（I/O），用在 RS-232/485總線工業自動化控制系統，溫度信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等。

485數據采集器產品特點：
● 低成本、小體積模塊化設計
● 模擬信號采集，隔離轉換 RS-485/232輸出
● 測量精度優于0.05%
●　RS-485/232輸出，可以程控校準模塊精度
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 寬電源供電范圍：8 ~ 50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 支持Modbus RTU 通訊協議

485數據采集器典型應用：
● 信號測量、監視和控制
● 智能樓宇控制、安防工程等應用系統
●　RS-232/485總線工業自動化控制系統
● 工業現場信號隔離及長線傳輸
● 設備運行監視
● 傳感器信號的測量
● 工業現場數據的獲取與記錄
● 醫療、工控產品開發
●　4-20mA信號采集

ISOAD 16系列485數據采集器功能簡介：


ISOAD 16路485數據采集器信號隔離采集模塊，可以用來測量16路隔離/非隔離電流或電壓信號。

1、 模擬信號輸入
24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸入量程請看產品選型，測量兩路信號時兩路輸入選型必須相同。
2、 通訊協議
通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，同時僅一路有效。
通訊協議：支持兩種協議，專用ascii   字符通訊協議和標準MODBUS　RTU通訊協議。可通過編程設定使用哪種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

485數據采集器產品選型：
ISOAD16　U(A)□ -　□

輸入電壓或電流信號值　　　　　　　　　　　　　 通訊接口
U1：0-5V　　　　　 A1：0-1mA　　　　　　　　　485： 默認輸出為RS-485接口
U2：0-10V　　　　　A2：0-10mA　　　　　　　　 232： 默認輸出為RS-232接口
U3：0-75mV　　　　 A3：0-20mA
U4：0-2.5V　　　　　A4：4-20mA
U5：0-±5V　　　　　A5：0-±1mA
U6：0-±10V　　　　 A6：0-±10mA
U7：0-±100mV　　　 A7：0-±20mA
U8：用戶自定義　　 A8：用戶自定義


備注：用戶可以通過產品后部的端口跳線選擇RS-485輸出，或RS-232輸出。

選型舉例1： 型號：ISOAD16 A4-485　 表示4-20mA信號輸入，輸出為RS-485接口
選型舉例2： 型號：ISOAD16 A7-232　 表示0-±20mA信號輸入，輸出為RS-232接口

ISOAD 16路485數據采集器通用參數：
(typical @ +25℃，Vs為24VDC)
輸入類型：　電流輸入 / 電壓輸入
精　　度：　@ +25℃　表1所示
非線性度：　@ +25℃　表1所示
輸入失調：　±0.1 uA/℃
溫度漂移：　±15 ppm/℃ (±30 ppm/℃, 大)
輸入電阻：　50Ω (4-20mA/0-20mA/0-±20mA電流輸入)
100Ω (0-10mA/0-±10mA電流輸入)
1KΩ (0-1mA/0-±1mA電流輸入)
大于1MΩ(電壓輸入)
帶　　寬：　-3 dB 10 Hz
轉換速率：　2.5-30KHz Sps
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
輸入端保護： 過壓保護，過流保護
通　　訊：　 協議　RS-485 或 RS-232 專用ascii   字符協議 和 標準MODBUS RTU通訊協議
波特率（300、600、1200、2400、4800、9600、19200、38400bps、57600、115200bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 大
工作電源：　　+24VDC+-5%，內部有防反接和過壓保護電路
功率消耗：　　小于7.5W
工作溫度：　　- 45 ~ +80℃
工作濕度：　 10 ~ 90% (無凝露)
存儲溫度：　 - 45 ~ +80℃
存儲濕度：　 10 ~ 95% (無凝露)
隔離耐壓：　 輸入 / 輸出　之間：　3KVDC，1分鐘，漏電流 1mA
其中輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸：

ISOAD16系列數據采集器精度與非線性度參數： @+25℃　 24VDC
輸入范圍
Range Description 精　 度
(Typical) 精　 度
(Maximum) 非線性度
(Maximum) 噪　 聲
(Peak-to-Peak)
電流或電壓 ±0.02 % FS ±0.05 % FS ±0.05 % FS ±0.01 % FS
