深圳市誠控電子常用RS485modbus總線采集模塊DAM-8082產品簡介：
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
DAM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。

數據采集模塊基于遠程數據采集模塊平臺的通信模塊，它將通信芯片、存儲芯片等集成在一塊電路板上，使其具有發送通過遠程數據采集模塊平臺收發短消息、語音通話、數據傳輸等功能。遠程數據采集模塊可以實現普通遠程數據采集模塊手機的主要通信功能，也可以說是一個"精簡版"的手機。電腦、單片機、ARM可以通過RS232串口與遠程數據采集模塊相連，通過AT指令控制模塊實現各種語音和數據通信功能。
數據采集是計算機與外部物理世界連接的橋梁。數據采集模塊由傳感器、控制器等其它單元組成。數據采集卡，數據采集模塊，數據采集儀表等，都是數據采集工具。

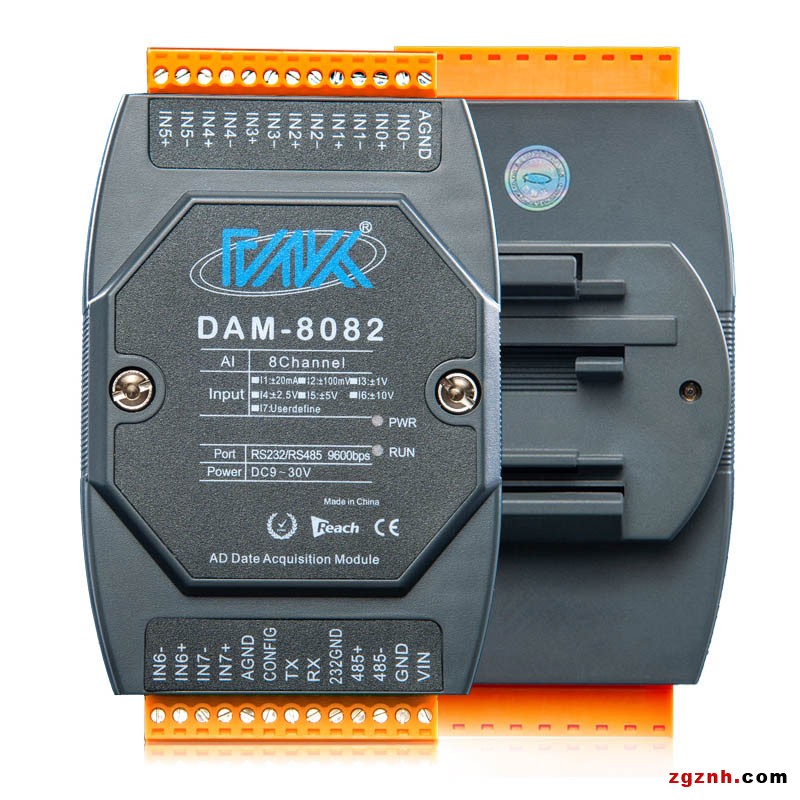

DAM-8082是全新一代基于嵌入式系統工業級模擬量輸入模塊，DAM-7082可以采集8路差分信號；模塊采用美國ADI高性能24位AD芯片，采集測量精 度±0.05%。模塊配置有隔離的RS232/RS485接口，方便與PC或PLC通信；可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-8082采用先進高效的光電+磁隔離技術，電源、通訊、信號輸入三端隔離，有效保障數據采集的速度、可靠及安全。

DAM-8082是工業級模擬量輸入數據采集模塊，可采集8路差分信號；模塊采用高性能24位AD芯片，測量精度±0.05%。模塊具有低溫飄，線性度高，一致性

好；使用方便等特點；適用于采集工業現場的各種電壓/電流信號，為現場數據采集提供一種穩定且低成本的采集產品。

產品特性：

◆ARM嵌入式實時操作系統

◆模擬輸入通道：8路差分

◆模擬輸入信號范圍：±20mA/±100mV/

±1V/±2 . 5V/±5V/±10V

◆測量精度：±0 . 05 %（典型值）

◆轉換速率：20次/秒（全通道）

◆A D轉換分辨率：24位

◆寬供電范圍：DC9～30V( 24V @ 20mA)

◆地址/波特率可由用戶配置

◆支持Modbus RTU及自定義ASCII協議

◆支持模塊主動發送數據模式

◆串口/隔離的RS485和RS232

◆看門狗保護/永不死機

◆±15KVESD保護

◆三端隔離耐壓：電源/通信/模擬輸入之

間≥1500V DC

◆工作溫度范圍：- 40℃～80℃

◆工業級ABS阻燃外殼，標準DIN35導軌

Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。

此協議定義了一個控制器能認識使用的消息結構,而不管它們是經過何種網絡進行通信的。它描述了一控制器請求訪問其它設備的過程，如果回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

當在一Modbus網絡上通信時，此協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用Modbus協議發出。在其它網絡上，包含了Modbus協議的消息轉換為在此網絡上使用的幀或包結構。這種轉換也擴展了根據具體的網絡解決節地址、路由路徑及錯誤檢測的方法。

在Modbus網絡上轉輸

標準的Modbus口是使用RS232/RS485兼容串行接口，它定義了連接口的針腳、電纜、信號、位、傳輸波特率、奇偶校驗。控制器能直接或經由Modem組網。

控制器通信使用主—從技術，即僅一設備（主設備）能初始化傳輸（查詢）。其它設備（從設備）根據主設備查詢提供的數據作出相應反應。典型的主設備：主機和可編程儀表。典型的從設備：可編程控制器。

主設備可單獨和從設備通信，也能以廣播方式和所有從設備通信。如果單獨通信，從設備返回一消息作為回應，如果是以廣播方式查詢的，則不作任何回應。Modbus協議建立了主設備查詢的格式：設備（或廣播）地址、功能代碼、所有要發送的數據、一錯誤檢測域。

從設備回應消息也由Modbus協議構成，包括確認要行動的域、任何要返回的數據、和一錯誤檢測域。如果在消息接收過程中發生一錯誤，或從設備不能執行其命令，從設備將建立一錯誤消息并把它作為回應發送出去。

在其它類型網絡上轉輸

在其它網絡上，控制器使用對等技術通信，故任何控制都能初始和其它控制器的通信。這樣在單獨的通信過程中，控制器既可作為主設備也可作為從設備。提供的多個內部通道可允許同時發生的傳輸進程。

輸入輸出隔離：

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用磁電/光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。
通信隔離：

產品采用RS485/232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾

浪涌保護：

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

DAM-8082模擬輸入為差分輸入，每個模擬 輸入通道都有兩個接線端口，分別為模擬輸入 正（INn+）與模擬輸入負（INn-）。

DMA-8082配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它 主機連接，也可以多個模塊組網后與PLC或其它主機連接。

DAM-8082模塊RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND

DMA-8082模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DMA-8082也可以通過命令將模塊設置為主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

通信地址：

模塊通信地址范圍為01H~F7H(1～247)， 模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

通信速率：

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明

通信協議:

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（0x01～0xFF）、波特率。

Modbus RTU協議：

誠控電子AD類采集模塊支持工業標準ModbusRTU協議，Modbus RTU協議是多種Modbus協議中在串口通信中最常用的一種，模塊通過相應命令

配置為Modbus RTU協議后，可以工作于Modbus從站狀態。可以實現與多種品牌的PLC、組態屏及計 算機進行通信。

選型表：

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
