深圳市誠控電子4-20ma轉RS485模擬量輸入采集模塊產品簡介:
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

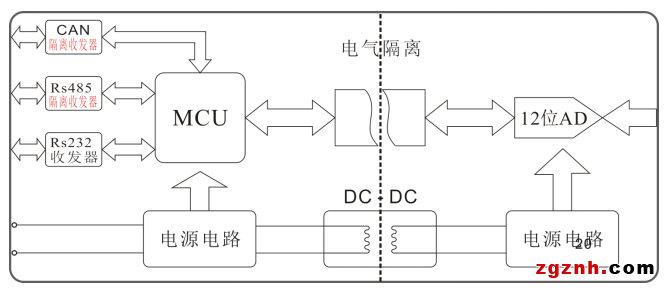

DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活;應對

各種現場應用。模塊配置有RS232接口，方便與PC或PLC通信，模塊配置有RS485接口，可單獨與PC 或PLC通信，也可以與多個 485模塊組網使用。

DAM-6160是集模擬量輸入采集器，可采集16路單端模擬信號;模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法，最終采集測量精度優于土0.2%。適用于采集工業現場的各種電壓和電流信號。

模擬信號輸入：12位輸入精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電

流或電壓輸入量程請看產品選型，輸入兩路信號時兩路輸入選型必須相同。

通訊接口： 標準的RS485通訊接口或標準的RS232通訊接口，訂貨選型時注明。

數據格式： 使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如:量程是0~20mA，那

么返回?cái)?shù)據的單位為mA

通訊協議： 支持兩種協議，命令集定義的字符協議和Modbus RTU通訊協議。可通過編程設定使用哪種通訊協議，能實現與多種品

牌的PLC\RTU或計算機監控系統進行網絡通訊。

通訊地址：

（0~255）和波特率（300、600、1200、2400、4800、9600、19200、115200bps)均可設定；通訊網絡最長距離可達1200米，通

過雙絞屏蔽電纜連接，通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

抗 干 擾 ： 可根據需要設置校驗和模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑

制來自電網的工頻干擾。

產品選型：

產品系列                       輸入信號            通訊接口

DAM-6010:產品系列（單個產品有1個通道）   I0:+20mA                485：輸入為RS-485接口

DAM-6020:產品系列（單個產品有2個通道）   I1:+5V                  232：輸入為RS-232接口

DAM-6040:產品系列（單個產品有4個通道）   I2:+10V

DAM-6080:產品系列（單個產品有8個通道）   I3:+24V

DAM-6160:產品系列（單個產品有16個通道）  I4:Userdefine

產品參數：

輸入類型：電壓輸入/電流輸入

測量精度：±0.2%（典型值）

轉換速率：40次/秒（全通道）

工作溫度：-40℃～+80℃

隔離耐壓：DC 2500V

通訊接口：RS485/RS232獨立雙串口

工作電源：DC9～30V寬供電范圍，內部有防反接和過壓保護

功率消耗：小于1W

ESD保護：±15KV

安裝方式：工業級塑料外殼，標準DIN35導軌安裝

支持模塊主動發送數據模式

地址/波特率/量程可由用戶配置

模擬量輸入接線

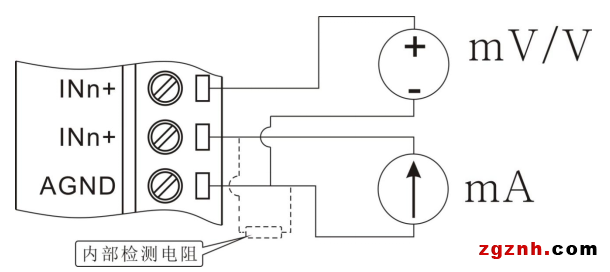

         DAM-6160模擬量輸入接線示意圖

DAM-6160模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在一起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回?cái)?shù)據的單位為mA，下面以列表舉例說明：

 通信接口

DAM-6160配置有1路RS232與1路RS485接口

 RS232連接

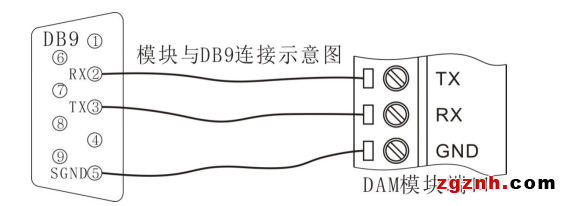

DAM系列模塊RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND。

             DAM模塊與PC機連接示意圖
    RS485連接

DAM系列模塊支持標準RS485接口（具體標準參見RS485規范）

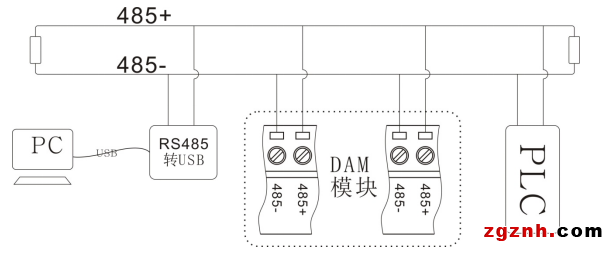

DAM模塊通過RS485接口與其它設備組網連接示意圖（更改）

 主從模式

DAM-6160模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM-6160也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

 通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（0x01～0xFF）、波特率。

 Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態。可以實現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
