深圳市誠控電子16路4-20ma轉RS485數據采集模塊DAM-6160產品簡介:
深圳誠控電子提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
支持Modbus協議：

Modbus協議是一種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡可以和其它設備之間進行通信。

DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485/RS232接口，方便與PC或PLC通信，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-6160是模擬量輸入采集器，可采集16路單端模擬信號；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法，最終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。

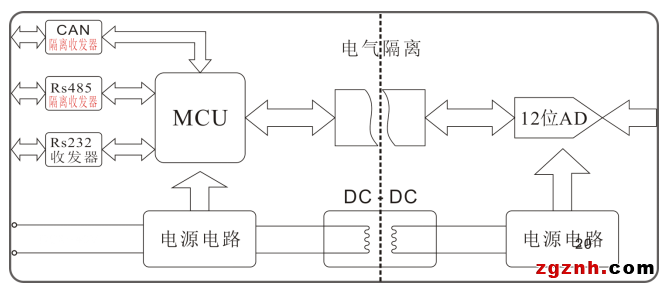

DAM-6160采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。
產品特性：

模擬信號輸入：12位輸入精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電

流或電壓輸入量程請看產品選型，輸入兩路信號時兩路輸入選型必須相同。

通訊接口： 標準的RS485通訊接口或標準的RS232通訊接口，訂貨選型時注明。

輸入類型：電壓輸入/電流輸入

測量精度：±0.2%（典型值）

轉換速率：40次/秒（全通道）

工作溫度：-40℃～+80℃

隔離耐壓：DC 2500V

通訊接口：RS485/RS232獨立雙串口

工作電源：DC+8～+36V寬供電范圍，內部有防反接和過壓保護

功率消耗：小于1W

ESD保護：±15KV

安裝方式：工業級塑料外殼，標準DIN35導軌安裝

支持模塊主動發送數據模式

地址/波特率/量程可由用戶配置

數據格式： 使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如:量程是0~20mA，那

么返回?cái)?shù)據的單位為mA

通訊協議： 支持兩種協議，命令集定義的字符協議和Modbus RTU通訊協議。可通過編程設定使用哪種通訊協議，能實現與多種品

牌的PLC\RTU或計算機監控系統進行網絡通訊。

通訊地址：

（0~255）和波特率（300、600、1200、2400、4800、9600、19200、115200bps)均可設定；通訊網絡最長距離可達1200米，通

過雙絞屏蔽電纜連接，通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

抗 干 擾 ： 可根據需要設置校驗和模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑

制來自電網的工頻干擾。

產品選型：

DAM-6010:產品系列（單個產品有1個通道）            I0:+20mA                       485：輸入為RS-485接口

DAM-6020:產品系列（單個產品有2個通道）            I1:+5V                         232：輸入為RS-232接口

DAM-6040:產品系列（單個產品有4個通道）            I2:+10V

DAM-6080:產品系列（單個產品有8個通道）            I3:+24V

DAM-6160:產品系列（單個產品有16個通道）           I4:Userdefine

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
