8路-16路輸入各通道隔高型防竄擾數據采集模塊

 8路-16路輸入各通道隔高型防竄擾數據采集模塊

產品特點
● 低成本、小體積模塊化設計
● 電壓、電流、熱電阻信號隔離采集轉換，RS-485/232輸出
● 測量精度優于0.05%，非線性度優于0.05%
● 可以程控校準模塊精度
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 電源供電范圍：24VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 支持 Modbus RTU 通訊協議

典型應用
● 信號測量、監視和控制
● 智能樓宇控制、安防工程等應用系統
● RS-232/485總線工業自動化控制系統
● 工業現場信號隔離及長線傳輸
● 設備運行監視
● 傳感器信號的測量
● 工業現場數據的獲取與記錄
● 醫療、工控產品開發
● 其他電流、電壓信號采集

 8路-16路輸入各通道隔高型防竄擾數據采集模塊

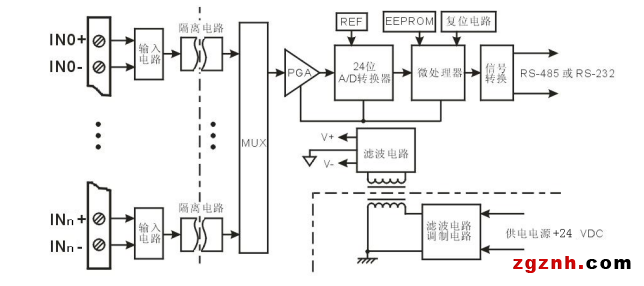

產品原理框圖

ISOAD功能簡介：
ISOAD 信號隔離采集模塊，可以用來測量最多16路隔離/非隔離電流或電壓信號。
1、 模擬信號輸入 最多 16 通道，每通道 24 位采集精度，出廠前所有通道已校準。在使用時，用戶也可以很方便的自行編程校 準。 具體電流或電壓輸入量程請看產品選型。所有通道輸入信號類型與量程都相同，同為電壓或電流型。
2、 通訊協議 通訊接口：1 路標準 RS-485 通訊接口或 1 路標準 RS-232 通訊接口，同時僅一路有效。 通訊協議：支持兩種協議，專用 ASCII 字符通訊協議和標準 MODBUS RTU 通訊協議，可編程設定。能實現與 多種品牌的 PLC、RTU 或計算機監控系統進行網絡通訊。 數據格式：10 位。1 位起始位，8 位數據位，1 位停止位。 校 驗 和：可根據需要設置校驗和。 通訊地址：（0～255） 波 特 率：（300、600、1200、2400、4800、9600、19200、38400、57600、115200bps）可用戶設定；RS-485 模式下，通過雙絞屏蔽電纜連接，最長通訊距離可達 1200 米。 通訊接口高抗干擾設計，±15KV ESD 保護，通信響應時間小于 100Ms/每通道。
3、 抗干擾 模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。內嵌數字濾波，可以很好的抑制來自 電網的工頻干擾。

 8路-16路輸入各通道隔高型防竄擾數據采集模塊

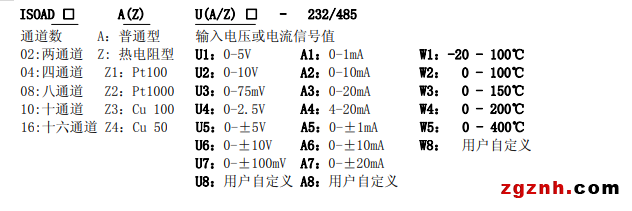

產品選型


備注：用戶可以通過產品后部的端口跳線選擇 RS-485 輸出，或 RS-232 輸出。熱電阻產品最多 10 通道。
選型舉例 1： 型號：ISOAD16 A A4-485 表示 4-20mA 信號輸入，輸出為 RS-485 接口
選型舉例 2： 型號：ISOAD10 Z1 W2-232 表示 Pt100 熱電阻信號輸入，量程 0 - 100℃，輸出為 RS-232 接口

ISOAD 通用參數：
(typical @ +25℃，Vs為+24VDC) 輸入類型： 電流輸入 / 電壓輸入
精 度： @ +25℃ 表1所示
非線性度： @ +25℃ 表1所示
輸入失調： ±0.1 uA/℃
溫度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
輸入電阻： 50Ω (4-20mA/0-20mA/0-±20mA電流輸入)
                  100Ω (0-10mA/0-±10mA電流輸入)
                  1KΩ (0-1mA/0-±1mA電流輸入)
                  大于1MΩ(電壓輸入)
帶 寬： -3 dB 10 Hz 轉換速率： 50Hz Sps 共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
輸入端保護： 過壓保護，過流保護
通 訊： 協議 RS-485 或 RS-232 專用ASCII字符協議 和 標準MODBUS RTU通訊協議
波特率（300、600、1200、2400、4800、9600、19200、38400、57600、115200bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：9600波特率下最大100 ms/每通道
工作電源： +24VDC+-10%，內部有防反接和過壓保護電路
功率消耗： 小于8W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 輸入/輸出之間： 3KVDC，1 分鐘，漏電流 1mA 其中輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 158*87.5*59mm
