磁電隔離有源型模擬信號三隔離放大器變送器

 磁電隔離有源型模擬信號三隔離放大器變送器

產品特點
● 低成本、小體積,SIP 12Pin 符合 UL94V-0 標準阻燃封裝
● 無需外接電位器等其它元件，免零點和增益調節
● 輔助電源與信號輸入、輸出之間 3000VDC 三隔離
● 輔助電源：5V/12V/15V/24VDC 單電源供電
● 0-75mV/0-2.5V/0-10V/0-±100mV/0-±10 與 0-±20mA/4-20mA 等信號之間的相互隔離、放大及轉換
● 工業級溫度范圍: -40~+85 ℃
● 精度等級：0.05 級、0.1 級、0.2 級；全量程范圍內極高 的線性度（非線性度<0.2 %）

典型應用
● 直流電流 / 電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據隔離、采集
● 4-20mA(0-20mA)/0-5V 等信號的隔離及變換
● PLC/PCC/DCS 及儀器儀表與傳感器信號收發
● 信號遠程無失真傳輸
● 電力監控、醫療設備隔離安全柵
● 傳感器 4-20mA 模擬信號一進二出、一進三出 二進二出隔離、放大、轉換功能實現

 磁電隔離有源型模擬信號三隔離放大器變送器

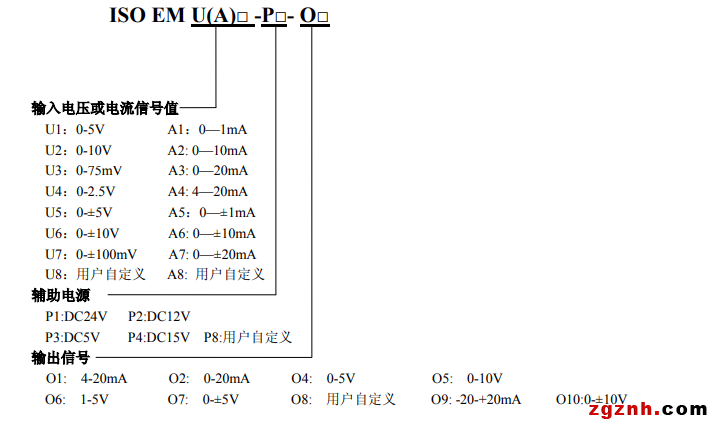

產品型號及定義



選型舉例
例 1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24VDC。 產品型號： ISO EM U1-P1-O4
例 2： 信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24VDC。 產品型號： ISO EM U2-P1-O2

 磁電隔離有源型模擬信號三隔離放大器變送器

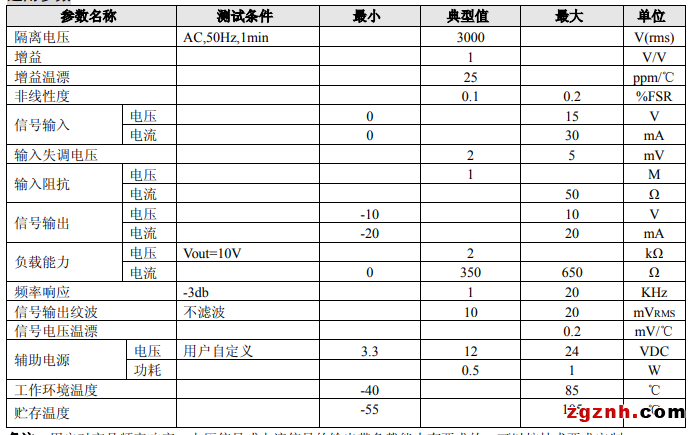

通用參數
