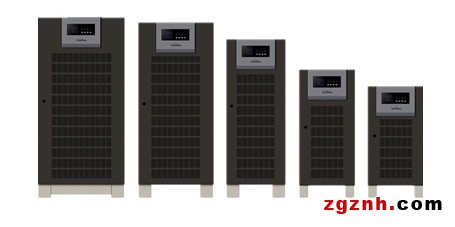

適用于中小型數據中心、企業服務器機房、制造、交通、能源等領域的控制中心、以及針對工業領域的精密生產和測試設備如（SMT貼片機）作為電源供給和保護的關鍵設備。
功能特點：
1.數字化控制實現在線雙轉換。
2.內置輸出隔離變壓器。
3.工業級設計應用于各種惡劣條件。
4.正面維護設計。
5.適應各種負載條件。
技術特點：
1.靈活配置，因需而變--針對電磁干擾與射頻干擾，LK系列UPS依循國際標EN50091-3IE6100-4系列標準設計，有效提高了UPS使用的安全性與可靠性。
2.智能管理--旁路供電時使UPS的應急處理能力大大加強，用戶的負載設備若在電壓較高時會有危險，LK系列能提供旁路供電電壓過高保護，以保護負載設備的安全。
3.豐富的通訊和監控--控制面板一目了然，能將UPS運轉狀況，負載情況，電池供電狀況等清晰顯示在面板上，隨時掌握UPS的運行參數和工作狀態。外形精巧的輕觸式按鍵，操作更簡易，輕輕一按，便可開啟、關閉電源。
4.寬輸入電壓--輸入范圍更寬廣±25%。
5.適應各種電網環境--應用高速DSP數字化控制技術及超高頻控制技術，采用高精度SMD技術，完全清除了由芯片自身產生的各種高頻信號對其它芯片的干擾，從而讓各個芯片模塊能夠不受干擾而正常運行，大大提高了可靠性。以創新的軟件程式控制方式，替代繁復的硬件線路, 不僅體積小, 重量輕, 更能提供穩定的電源護。
6.自動啟動功能--當市電異常后進入電池模式供電直到電池狀態關機。市電恢復正常后，LK系列UPS會動啟動開機，正常供電，無需用戶開機。
7.多種通信方式--SNMP+USB+RS232多種通信方式，可選RS485。
8.N+1并機冗余--采用當今先進的數字化并機技術，更小環流，提高了并機運行的可靠性。
|
型號 |
LK3310KVA |
LK3315KVA |
LK3320KVA |
LK3330KVA |
LK3340KVA |
LK3360KVA |
LK3380KVA |
LK33100KVA |
LK33120KVA |
LK33160KVA |
LK33200KVA |
|||||||||||||
|
容量 |
10KVA/8KW |
15KVA/12KW |
20KVA/16KW |
30KVA/24KW |
40KVA/32KW |
60KVA/48KW |
80KVA/64KW |
100KVA/80KW |
120KVA/96KW |
160KVA/128KW |
200KVA/160KW |
|||||||||||||
|
輸入 |
||||||||||||||||||||||||
|
額定電壓 |
3 x 380VAC/400VAC (3 相 + N) |
|||||||||||||||||||||||
|
電壓范圍 |
285VAC ~ 475VAC |
|||||||||||||||||||||||
|
頻率范圍 |
50/60 Hz ± 10 % |
|||||||||||||||||||||||
|
逆變器 |
||||||||||||||||||||||||
|
輸出電壓 |
3 x 380VAC/400VAC (3 相 + N) |
|||||||||||||||||||||||
|
電壓穩定性 |
穩態: ±1% 典型值；瞬態: ±5% 典型值(負載變化 100-0-) |
|||||||||||||||||||||||
|
頻率同步范圍 |
50/60 Hz 同步 ±1% 市電丟失 ±0.1 Hz |
|||||||||||||||||||||||
|
頻率跟蹤速率 |
±1 Hz/s |
|||||||||||||||||||||||
|
輸出波形 |
正弦波 |
|||||||||||||||||||||||
|
總諧波(THDv) |
< 2% ( 線性負載 ) ; < 5% ( 非線性負載 ) |
|||||||||||||||||||||||
|
相位不平衡度 |
120º ±1% ( 平衡負載 ) ; 120º ±2% (50% 不平衡負載 ) |
|||||||||||||||||||||||
|
動態調整時間 |
3個周期恢復至額定值 90% |
|||||||||||||||||||||||
|
過載能力 |
110%~150% 10min~60s;＞160% 200ms |
|||||||||||||||||||||||
|
峰值系數 |
3:1 |
|||||||||||||||||||||||
|
負載功率因素范圍 |
0.6~1 ( 容性或感性 ) |
|||||||||||||||||||||||
|
不平衡輸出電壓@不平衡負載 |
<1% |
|||||||||||||||||||||||
|
電流限制 |
極重過載, 短路: 電壓有效值限制 ; 沖擊電流: 峰值電壓限制 |
|||||||||||||||||||||||
|
旁路 |
||||||||||||||||||||||||
|
類型 |
靜態開關 |
|||||||||||||||||||||||
|
電壓 |
3 x 380VAC/400VAC (3 相 + N) |
|||||||||||||||||||||||
|
頻率 |
50/60 Hz |
|||||||||||||||||||||||
|
控制方式 |
微處理器控制 |
|||||||||||||||||||||||
|
轉換時間 |
無 |
|||||||||||||||||||||||
|
過載能力 |
150%~180% 1h~30s；180%~＞200% 30s~200ms |
|||||||||||||||||||||||
|
切換到旁路 |
立即, 過載160% |
|||||||||||||||||||||||
|
切回逆變 |
報警清除后自動切換 |
|||||||||||||||||||||||
|
維護旁路 |
||||||||||||||||||||||||
|
類型 |
不間斷 |
|||||||||||||||||||||||
|
電壓 |
3 x 400V (3相 + N) |
|||||||||||||||||||||||
|
頻率 |
50/60 Hz |
|||||||||||||||||||||||
|
整體效能 |
在線模式 |
90% |
91% |
92% |
93% |
|||||||||||||||||||
|
電池模式 |
90% |
91% |
92% |
93% |
||||||||||||||||||||
|
電池&充電 |
||||||||||||||||||||||||
|
電池規格和數量 |
12 VDC x 32 節 (29~32 節可調整 ) |
|||||||||||||||||||||||
|
額定電壓 |
384 VDC （基于 32 節可調整 ) |
|||||||||||||||||||||||
|
充電方式 |
CC/CV |
|||||||||||||||||||||||
|
充電電流 |
預設 10A, = 容量 / 電池電壓 |
預設10A, 40A |
||||||||||||||||||||||
|
充電電壓 |
432 VDC（基于 32 節可調整 ) |
|||||||||||||||||||||||
|
物理性能 |
||||||||||||||||||||||||
|
尺寸,深x寬x高(mm) |
656 x 405 x 817 |
656x405x941 |
821 x 432 x 1159 |
975 x 554 x 1286 |
975 x 554 x 1326 |
1051 x 705 x 1367 |
||||||||||||||||||
|
包裝,深x寬x高(mm) |
785x535x985 |
785x535x1110 |
950x560x1333 |
1125x705x1465 |
1125x705x1505 |
|
||||||||||||||||||
|
凈重 (KG) |
118 |
120 |
133 |
193 |
256 |
297 |
400 |
472 |
573 |
785 |
840 |
|||||||||||||
|
毛重 (KG) |
135 |
137 |
150 |
211 |
276 |
317 |
429 |
501 |
602 |
835 |
890 |
|||||||||||||
