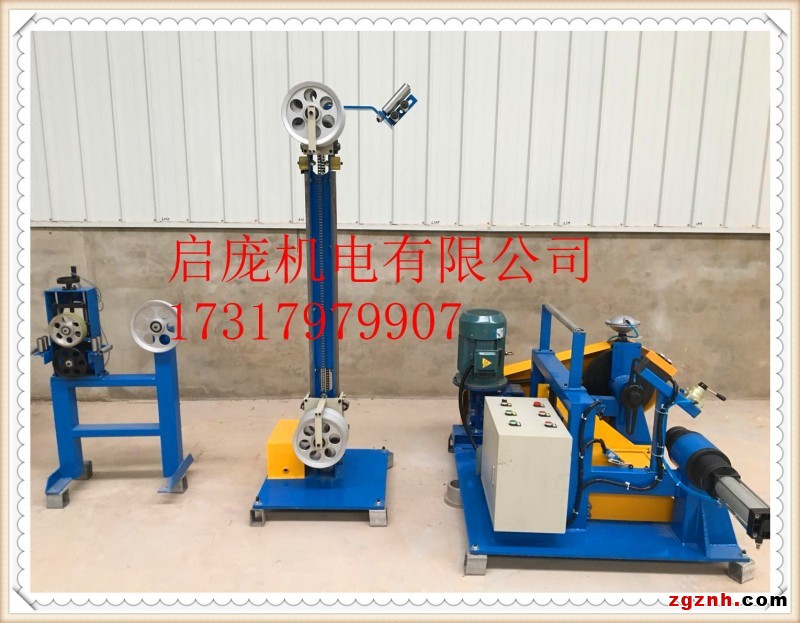

QIPANG收線機大型復繞機鋼絲繩倒盤機

QIPANG收線機大型復繞機鋼絲繩倒盤機

1、Φ630-Φ1000mm 主動放線機

l  適應盤徑：Φ630-Φ1000mm，Φ1000mm，線盤寬度 475-750mm，內孔56/80

l 頂軸方式：無軸頂錐氣動式頂緊

l 放線速度：MAX200 米/分鐘

l 線盤升降：0.75KW 電動絲桿升降

l 動力：4KW 電機驅動線盤放線

l 剎車：10KG 電磁剎車

l 最大載重量：3000 公斤

2、立式張力儲線架

l 總高度 2 米；

l 儲線量 0-15 米,儲線輪Φ400mm(4 組+3 組)；

l 適應線徑：0.5-10mm² 硬線，Ф15mm 以下軟線；

l 導輪材料:鋁合金材料，表面硬化處理；

l 控制方式：傳感器給出 0-10V 電壓信號，控制放線速度

3、計米裝置

l 形式：單向止退；

l 計米輪及壓輪表面采用膠輪，確保線材不受壓損

4、400-630 無軸收線機

l 適應盤徑：PN400-PN630，線盤寬度 280-475mm，線盤孔徑Φ56mm

l 適用線速：200m/min

l 頂軸方式：無軸頂錐式

l 線盤升降：電動絲桿升降,上下限位安全可靠

排線：Φ30 光桿排線器,排距排幅可調 收線方式：10N.M 力矩電機收線

“質量為先，用戶至上” 上海啟龐實業有限公司是集電線設備研發，設計，制造和服務為一體的高科技企業，擁有自己的進出口權利。企業始建于2003年，通過了ISO9001:2008質量管理體系認證和SGS第三方權威機構認證，公司主要客戶來于中歐，南美，南非，亞洲大部分地區。公司堅持以質量求生存，誠信贏得客戶的經營原則，腳踏實地積極聽取廣大用戶的寶貴意見。

l

Qipang布線器精密光桿排線器線絲擺位儀

排線器就是一套幫助工字輪很好的把線繞在上面的一套設備，它排出的線整齊，而且在排線過程中換向速度特別快，就是瞬間換向，排線器現在國內有許多廠家，廠家不同則排線器尺寸也是不同的哦， 排線器就是我公司的排線器品牌。

它有四大特點哦無級調整：收線軸傳給光桿一定轉速，在不改變轉速的情況下，只需撥動刻度盤上的指示片，即可隨意調整排線器在光桿線軸方向上往復運動的速度，可以設定從0到最大節距值。
 釋放裝置：排線器均帶有釋放裝置，裝有脫落、復位手柄，可使光桿與轉換結合或脫落可以滿足在不停機的情況下，任意選擇排線起始位置，操作方便。瞬時換向：不需改變光桿的旋轉方向，當活動臂碰輪撞到碰塊時即可瞬時改變排線器的行走方向，換向時間不超過一秒。 高速工作：光桿的轉速，最高可調達1100/分的高速，排線器在光桿上的直線運動可以達到4米/秒，滿足于往復運動極為頻繁的工作場合

光桿排線器應用指南

排繩器技術產數表

排線器里面有三盤或四盤軸承，四盤軸承的推力比三盤軸承的推力大一倍，客戶可自行選擇，PX2排線器的工作原理就是由電機帶動光軸轉動，主機在光軸上左右往復移動而進行工作的，每臺排0B而且我們的排線器在連接電機的時候可選擇用鏈輪或者皮帶輪都是可以的。

排線器在電線電纜生產設備中的排線機，目前用得*多的是機械裝置。它的了大缺點是改變排線距比較麻煩，而且難以調節**。為了克服這個缺點，我們設計了一個數控排線器，它可以使用撥碼盤而十分方便地設定排線距離，關能夠使排線機構嚴格地跟蹤收線的動作。

排線器的機械傳動部分，仍然使用傳統的螺母絲杠機構，而驅動絲杠轉動則采用了步進電機。

排線器的排線距離，是借助電磁轉速傳感器所產生的脈沖，控制步進電機的轉動步數來實現的。其數控電路由轉速傳感器、整形器、兩個比例乘法器、步進電機控制器、觸發器、脈沖發生器及門路等組成
