BASiC基本半導體650V/1200V Hybrid IGBT 單管IGBT TO274-3和TO247-4 具備高速IGBT技術和碳化硅肖特基二極管的主要優點，具備出色的開關速度和更低的開關損耗，TO-247 4 引腳封裝具有一個額外的開爾文發射極連接。此 4 引腳也被稱為開爾文發射極端子，繞過柵極控制回路上的發射極引線電感，從而提高 IGBT或者碳化硅MOSFET 的開關速度并降低開關能量。主要規格有BGH50N65HF1（IKW50N65RH5國產替代，AIKW50N65RF5國產替代，IKW50N65SS5國產替代），BGH50N65ZF1 （IKZA50N65RH5，IKZA50N65SS5國產替代），BGH75N65HF1（IKW75N65RH5，IKW75N65SS5國產替代），BGH75N65ZF1（IKZA75N65RH5，IKZA75N65SS5國產替代），BGH40N120HF（IKW40N120H3，IKW40N120CS6，IKW40N120CS7國產替代）特別適用于 DC-DC 功率變換器和PFC電路。其常見應用包括：車載充電機（OBC）、ESS儲能系統、PV inverter光伏逆變器、UPS不間斷電源系統 (UPS)，以及服務器和電信用開關電源 (SMPS) ，基本半導體混合碳化硅分立器件將新型場截止IGBT技術和碳化硅肖特基二極管技術相結合，為硬開關拓撲打造了一個兼顧品質和性價比的方案。該器件將傳統的硅基IGBT和碳化硅肖特基二極管合封，在部分應用中可以替代傳統的IGBT （硅基IGBT與硅基快恢復二極管合封），使IGBT的開關損耗大幅降低，適用于車載電源充電機（OBC）、通信電源、高頻DC-DC電源轉換器、儲能等領域。

BASiC基本半導體混合IGBT Hybrid Discrete搭載了為高頻開關優化的IGBT晶圓以及650VBASiC基本SiC二極管，基本SiC二極管極小Qrr，有效降低對管IGBT開通損耗，且自身反向恢復損耗Erec也明顯降低，IGBT開通損耗隨溫度的影響很小，降低EMI，廣泛應用于OBC車載充電器，光伏儲能逆變器，充電樁電源模塊，移動儲能逆變器功率因數校正（PFC）、DC-DC（直流-直流）和DC-AC（直流-交流）等。

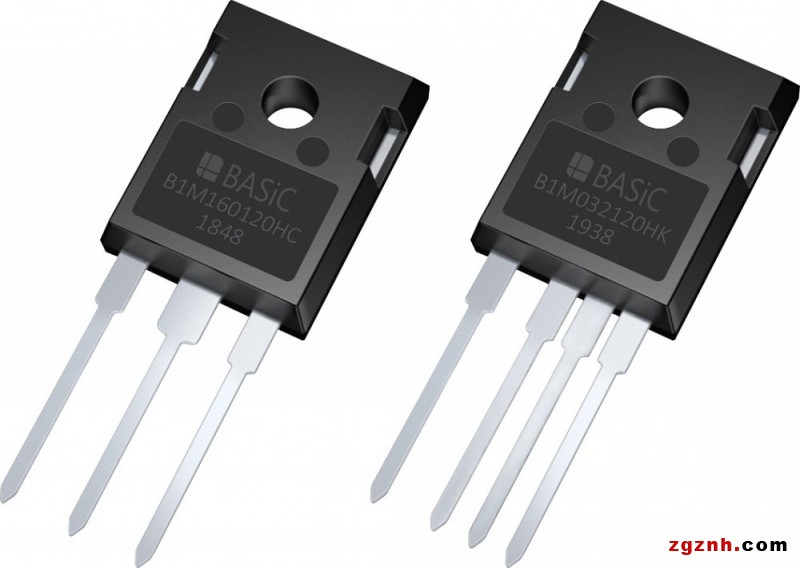

BASiC基本半導體碳化硅MOSFET B1M160120HC，B1M080120HC，B1M080120HK，B1M032120HC，B1M032120HK具備開關中的小柵極電荷和器件電容、反并聯二極管無反向恢復損耗、與溫度無關的低開關損耗，以及無閾值通態特性等。非常適合硬開關和諧振開關拓撲，如LLC和ZVS，廣泛應用于OBC車載充電器，光伏儲能逆變器，充電樁電源模塊等，可以像IGBT或MOSFET一樣使用易于使用的驅動器進行驅動。由于能在高開關頻率下帶來高效率，從而可以減小系統尺寸、增大功率密度，并確保高可靠性，延長使用壽命。



光伏逆變器升壓SiC碳化硅二極管B2D10120H1,B2D20120HC1,B2D20120H1,B2D30120HC1,B2D30120H1,B2D40120H1,B2D20065HC1,B2D20065H1,B2D30065H,B2D40065H，B2D02120E1,光伏逆變器SiC MOSFET，IGBT Hybrid Discrete，混合三電平SiC-IGBT模塊，IGBT單管，混合IGBT單管，SiC MOSFET,SiC Power MOSFET,SiC MOSFET模塊，SOT-227碳化硅肖特基二極管模塊，混合SiC-IGBT模塊，BASiC基本混合混合SiC-IGBT單管，分立碳化硅MOSFET，TO263-7碳化硅MOSFET，碳化硅（SiC）MOSFET，儲能逆變器SiC MOSFET，光伏逆變器SiC MOSFET，三電平IGBT模塊，光儲一體機混合IGBT器件



BASiC基本半導體第三代碳化硅肖特基二極管在沿用6英寸晶圓工藝基礎上，實現了更高的電流密度、更小的元胞尺寸、更低的正向?qū)▔航怠ASiC基本半導體第三代碳化硅肖特基二極管繼承了一代和二代產品的優點，采用JBS結構，優化了N-外延層的摻雜濃度，減薄N+襯底層，使得二極管具有更低的正向?qū)▔航礦F和結電荷QC，可以降低應用端的導通損耗和開關損耗。
