在戶外應用、軌道車載應用，便攜式頻譜分析儀更能滿足客戶現場實際測量場景的需求。研華ROM-3620核心模塊堅固可靠，優化PIN定義設計及資源分配，助力客戶二代便攜式頻譜分析儀升級，滿足工業應用對高可靠性和穩定性的需求。
項目背景
頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，是一種多用途的電子測量儀器。由于普通頻譜分析儀結構笨重，多用于實驗室內。而對于一些戶外應用、軌道車載應用需要現場實際測量的場景，便攜式頻譜分析儀則更為適用。
應用需求
國內某大型設備研究單位，需要開發一款具備豐富功能、性能優良、體積小巧并且具備易于攜帶和操作等特點的便攜式頻譜分析儀，滿足客戶應用終端現場的干擾排查、跟蹤定位等應用場景的需求。
在性能指標方面，客戶有著嚴苛的要求，如具有優良的平均噪聲電平、相位噪聲較快的掃描速度等。同時，主控單元需有較高的穩定性和可靠性。并且由于該產品為客戶保密項目，需要使用核心模塊配合客戶開發的功能主板的方式進行設計，針對核心模塊與載板之間的連接器有著較高抗震性的要求。
面臨的挑戰
● 高可靠性
● 高抗震性
● 核心板及載板完善的技術資料支持
● 嚴苛的硬件設計標準（軍規）

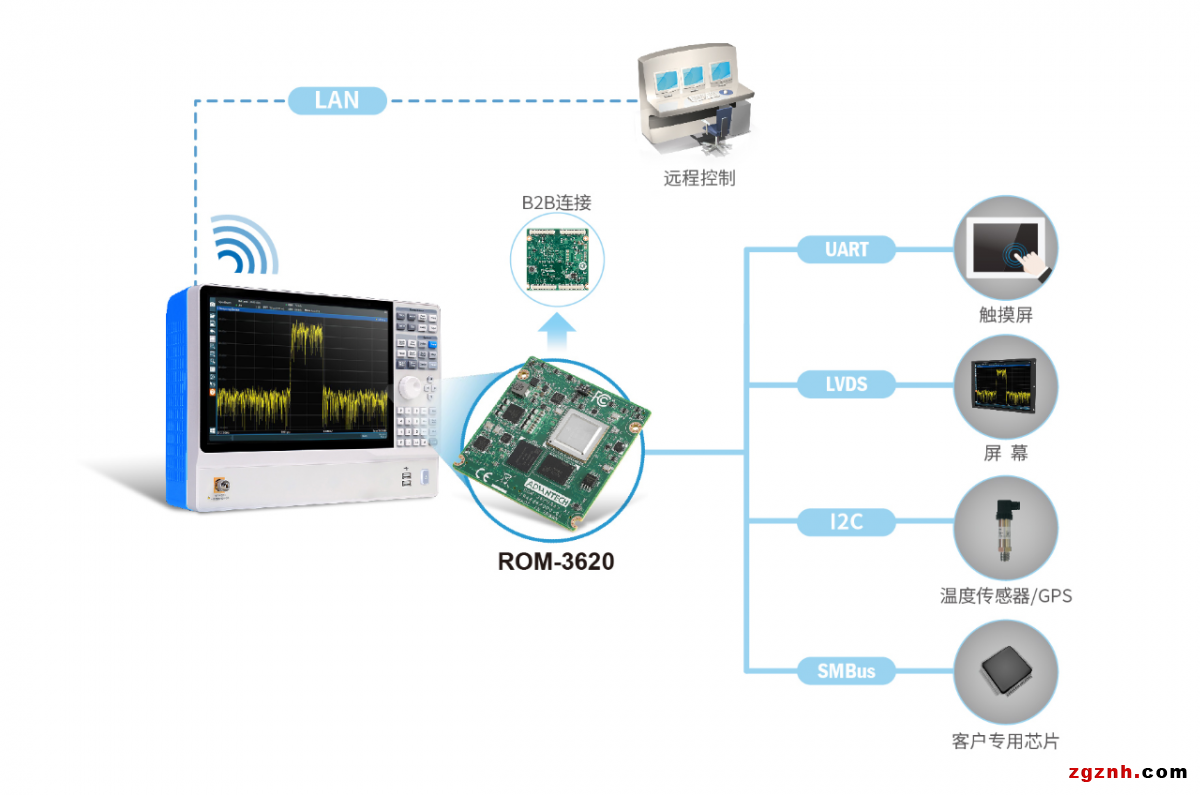

研華ROM-3620便攜頻譜分析儀應用場景圖
解決方案
多年前，客戶設計初代產品時，選擇研華ROM-1210核心模塊作為主控方案，ROM-1210采用NXP i.MX53工業級處理器，基于研華制定的RTX標準規范設計。
研華RTX設計標準通過創新機械與電子設計，采用4*100Pin的板對板（B2B）連接器，比傳統Qseven、SMARC等規范使用的金手指（MXM）連接器，從物理層面具有更加牢固的連接能力和更少的空氣接觸面積，從而提高核心板與底板連接的穩定性，并具有更高抗震和抗氧化能力。此外，RTX規范還加強了PCB板的整體設計，嚴選工規級料件和PCB基材，同時RTX的PCB基材厚度要求為2.0mm以上，大幅提高了RTX主板的抗彎折能力，成為強固型應用理想選擇。
如今，該客戶二代產品已經研發驗證完成，采用研華ROM-3620核心模塊進行升級，研華ROM-3620采用的工業級處理器NXP i.MX8X，并且基于RTX1.1的標準升級到了RTX2.0版本，除了繼承RTX的堅固可靠的特性外，在PIN定義設計及資源分配上，進行了進一步的優化，目前ROM-3620核心模塊新品上市，非常適用于復雜、嚴苛、惡劣的環境，如軌道交通、車載與物流、便攜醫療設備以及對可靠性穩定性有較高要求的其他工業應用。

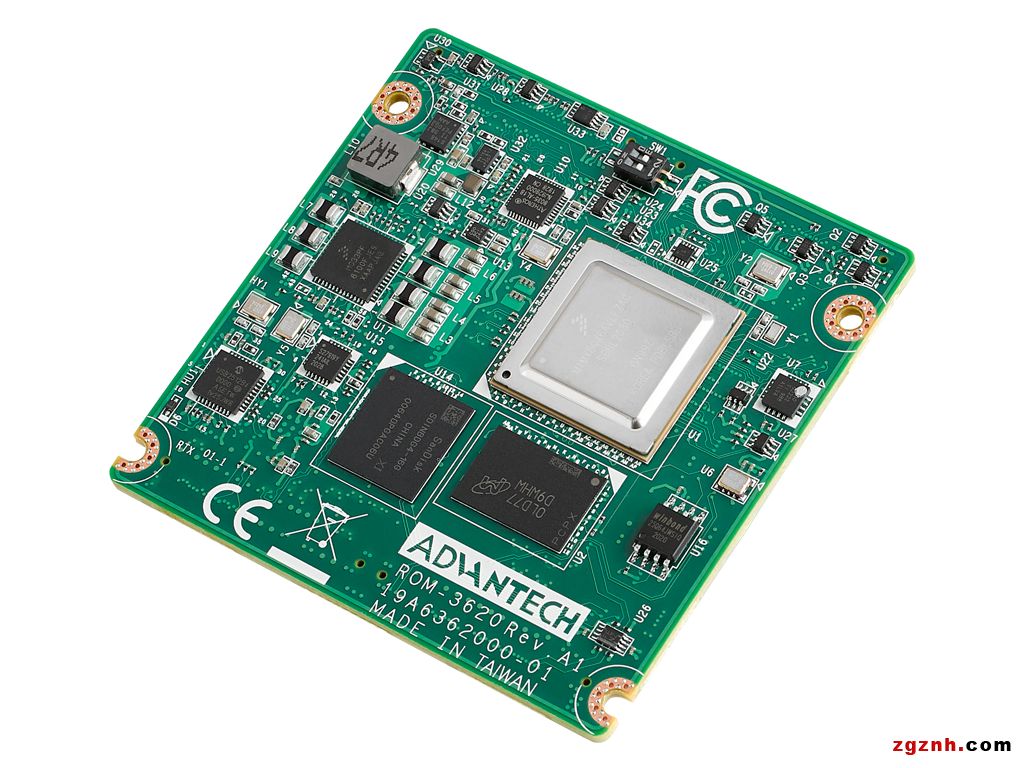

ROM-3620產品特點
● 搭載NXP i.MX 8X 處理器，2-4xArm Cortex-A35 內核
● 板載LPDDR4內存和eMMC 16GB
● 支持5V~24V寬壓電源輸入
● 支持Vivante GC7000 Lite硬件加速器
● 支持超高清4K/全高清1080p視頻解碼和高清1080p 視頻編碼硬件引擎
● 支持1xPCIe,1xUSB 3.0,1xUSB 2.0,1xUSB OTG2.0,5xI2C,1xI2S,1xCamera in,2xCANbus, 10xGPIO
● 低功耗、無風扇設計
● 支持Linux和Android
